EEPROM AT93C56A

AT93C56A

芯片信息

型号 封装 在线定购
AT93C56A-10PU-2.7（查看） PDIP8
AT93C56A-10SU-2.7（查看） SOIC8

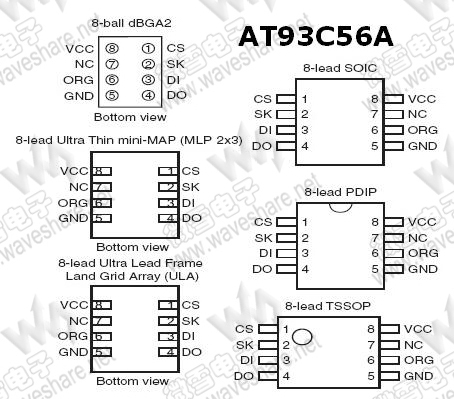

引脚布局

（点击图片看大图）
技术资料—— AT93C56A PDF技术资料

AT93C56A 概述


　　AT93C56的AT93C56A版：
　　AT93C56的AT93C56A版是一款2048 bits的电可擦写可编程只读存储器（EEPROM），组织结构为128字×16位字长（ORG引脚接Vcc）或者256字×8位字长（ORG引脚接地）。对于某些强烈要求低功耗和低电压的工业级或商业级应用来说，AT93C56的AT93C56A版是最佳的选择。AT93C56的AT93C56A版具有节省空间的8脚JEDEC PDIP，8脚JEDEC SOIC，8脚EIAJ SOIC，8脚超薄 mini-MAP（MLP 2×3），8脚ULA，8脚TSSOP和8触点dBGA2封装。
　　AT93C56的AT93C56A版可通过片选引脚（CS）使能，并经3-WIRE串口进行访问，3-WIRE串口由数据输入（DI），数据输出（DO），和移位时钟（SK）组成。一旦DI引脚接收到读取指令，AT93C56的AT93C56A版将会进行地址解码并按照时钟脉冲把数据经由DO引脚输出。AT93C56的AT93C56A版的写入周期可自定时完成。并且在写入值钱不需要单独的擦除周期。只有当器件处于“擦/写使能”状态时，写周期才能被执行。在启动写周期时，如果CS引脚被置高，则DO引脚将会输出器件的“准备/忙”状态。
　　AT93C56的AT93C56A版可选2.7V～5.5V版或1.8V～5.5V版。
AT93C56A 参数
AT93C56A 基本参数
容量   2K
工作电压   1.8, 2.7
AT93C56A 其他特性
组织结构   256×8 或 128×16
接口类型   3-WIRE
AT93C56A 封装类型
TSSOP8
UDFN8
PDIP8
dBGA2-8
SOIC8
SOIC(EIAJ)8

AT93C56A 特性

    AT93C56的AT93C56A版：
  • 低电压，标准电压操作
    — 2.7（Vcc=2.7V～5.5V）
    — 1.8（Vcc=1.8V～5.5V）
  • 用户可选内部结构
    — 2K：256×8 或 128×16
  • 3-WIRE串行接口
  • 顺序读取操作
  • 2 MHz时钟频率（5V）
  • 自定时写周期（最大10 ms）
  • 可选军工级器件
  • 高可靠性
    — 耐久度：1百万次写周期
    — 数据保存：100年
  • 8脚JEDEC PDIP，8脚JEDEC SOIC，8脚EIAJ SOIC，8脚超薄 mini-MAP（MLP 2×3），8脚ULA，8脚TSSOP和8触点dBGA2封装
