ATmega128

芯片信息

型号 封装 在线定购
ATmega128-16AU(查看) TQFP64
ATmega128-16MU(查看) MLF64
ATmega128L-8AU(查看) TQFP64
ATmega128L-8MU(查看) MLF64

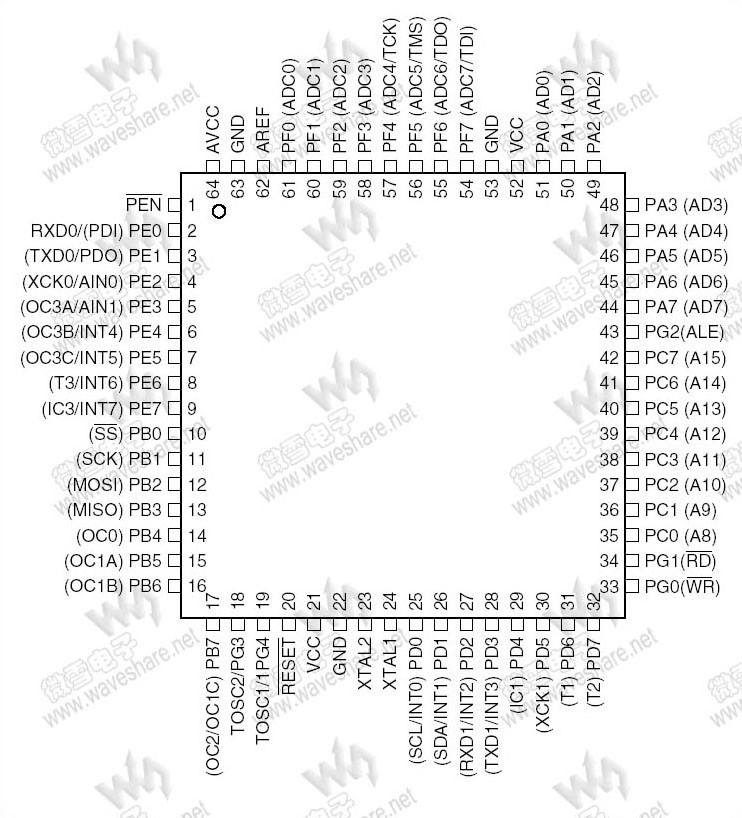

引脚布局

(点击图片看大图)
技术资料—— ATmega128 PDF技术资料

ATmega128 简介

    ATmega128主要特性如下:
  • 高性能、低功耗的 AVR 8 位微处理器
  • 先进的 RISC 结构
    • 133 条指令 – 大多数可以在一个时钟周期内完成
    • 32 x 8 通用工作寄存器 + 外设控制寄存器
    • 全静态工作
    • 工作于16 MHz 时性能高达16 MIPS
    • 只需两个时钟周期的硬件乘法器
  • 非易失性的程序和数据存储器
    • 128K 字节的系统内可编程Flash
      • 寿命: 10,000 次写/ 擦除周期
    • 具有独立锁定位、可选择的启动代码区
      • 通过片内的启动程序实现系统内编程
      • 真正的读- 修改- 写操作
    • 4K字节的EEPROM
      • 寿命: 100,000 次写/ 擦除周期
    • 4K 字节的内部SRAM
    • 多达64K 字节的优化的外部存储器空间
    • 可以对锁定位进行编程以实现软件加密
    • 可以通过SPI 实现系统内编程
  • JTAG 接口( 与IEEE 1149.1 标准兼容)
    • 遵循JTAG 标准的边界扫描功能
    • 支持扩展的片内调试
    • 通过JTAG 接口实现对Flash, EEPROM, 熔丝位和锁定位的编程
  • 外设特点
    • 两个具有独立的预分频器和比较器功能的8 位定时器/ 计数器
    • 两个具有预分频器、比较功能和捕捉功能的16 位定时器/ 计数器
    • 具有独立预分频器的实时时钟计数器
    • 两路8 位PWM
    • 6路分辨率可编程(2 到16 位)的PWM
    • 输出比较调制器
    • 8路10 位ADC
      • 8 个单端通道
      • 7 个差分通道
      • 2 个具有可编程增益(1x, 10x, 或200x)的差分通道
    • 面向字节的两线接口
    • 两个可编程的串行USART
    • 可工作于主机/ 从机模式的SPI 串行接口
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
  • 特殊的处理器特点
    • 上电复位以及可编程的掉电检测
    • 片内经过标定的RC 振荡器
    • 片内/ 片外中断源
    • 6种睡眠模式: 空闲模式、ADC 噪声抑制模式、省电模式、掉电模式、Standby 模式以及扩展的Standby 模式
    • 可以通过软件进行选择的时钟频率
    • 通过熔丝位可以选择ATmega103 兼容模式
    • 全局上拉禁止功能
  • I/O 和封装
    • 53个可编程I/O 口线
    • 64引脚TQFP 与 64 引脚 MLF 封装
  • 工作电压
    • 2.7 - 5.5V ATmega128L
    • 4.5 - 5.5V ATmega128
  • 速度等级
    • 0 - 8 MHz ATmega128L
    • 0 - 16 MHz ATmega128
ATmega128 参数
ATmega128存储器
Flash ROM   128KB
SRAM   4KB
EEPROM   4KB
ATmega128性能参数特性
工作频率   0-8MHz (ATmega128L)
  0-16MHz (ATmega128)
工作电压   2.7-5.5V (ATmega128L)
  4.5-5.5V (ATmega128)
I/O口   53个
16位定时器 / 计数器   2
8位定时器 / 计数器   2
PWM   8
RTC   YES
SPI   1
UART   2
TWI   YES
10位ADC   8
模拟比较器   1
WDT   1(带独立片内振荡器)
外部中断   8
睡眠模式   6种
硬件乘法器   YES
片内振荡器   YES
引脚电平中断/唤醒功能   NO
掉电检测   YES
上电复位   YES
ATmega128封装与引脚数
QFP   64PIN
QFN / MLF   64PIN
ATmega128编程与调试方式
编程方式   ISP IAP H/PV JTAG
仿真方式   JTAG
