ATmega128A

芯片信息

型号 封装 在线定购
ATmega128A-AU(查看) TQFP64

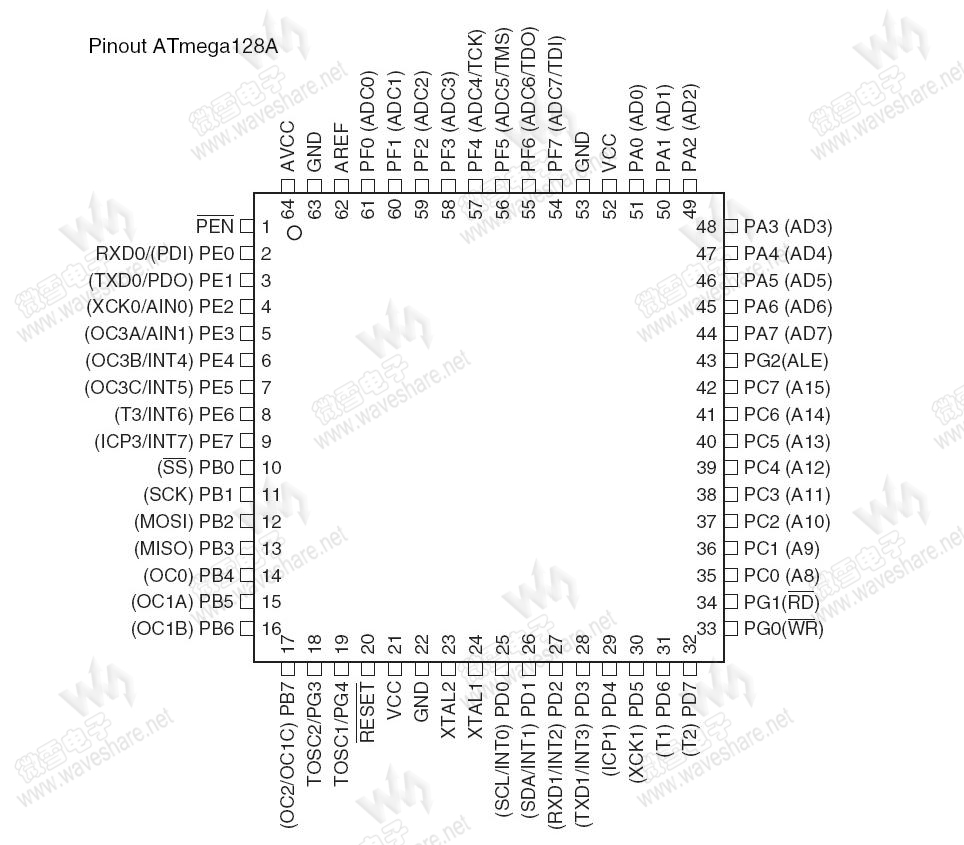

引脚布局

(点击图片看大图)
技术资料—— ATmega128A PDF技术资料

ATmega128A 简介

    ATmega128A主要特性如下:
  • 高性能、低功耗的8位AVR®微处理器
  • 高级RISC 结构
    • 133条指令 – 大多数指令执行时间为单个时钟周期
    • 32个8位通用工作寄存器+外设控制寄存器
    • 全静态工作
    • 工作在16MHz时吞吐量高达16MIPS
    • 片内2周期乘法器
  • 高耐久度非易失性存储器
    • 128K字节的在系统可自编程Flash程序存储器
      • 擦写寿命: 10,000次
    • 4K字节EEPROM
      • 擦写寿命: 100,000次
    • 4K字节的片内SRAM
    • 数据保存:20年@85℃/100年@25℃
    • 带有独立锁定位的引导程序区
      • 通过片内引导程序在系统编程
      • 真正的“边写边读”操作
    • 可选外接存储器空间,高达64K字节
    • 可以对锁定位进行编程以及实现EEPROM数据的加密
    • 用于在系统编程的SPI接口
  • JTAG(兼容IEEE 1149.1标准)接口
    • 符合JTAG 标准的边界扫描功能
    • 支持扩展的片内调试功能
    • 通过JTAG 接口实现对Flash、EEPROM、熔丝位和锁定位的编程
  • 外设特点
    • 2个具有独立预分频和比较模式的8位定时器/计数器
    • 2个具有预分频、比较模式和捕捉模式的16位定时器/计数器
    • 带有独立晶振的实时计时器
    • 2路8位PWM通道
    • 6路分辨率可编程PWM通道,2至16位
    • 8路,10位模数转换器
      • 8个单端通道
      • 7个差分通道(仅TQFP)
      • 2 个具有可编程增益(1x, 10x, 或200x)的差分通道
    • 基于字节的2-wire串行接口
    • 双路可编程串行USART
    • 主/从SPI串行接口
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
  • 特殊的处理器特点
    • 上电复位和可编程掉电检测
    • 片内RC基准晶振
    • 片内/片外中断源
    • 6种睡眠模式:空闲模式、ADC噪声抑制模式、省电模式、掉电模式、待机模式和扩展待机模式
    • 软件可选的时钟频率
    • 通过熔丝位设置,可以选择ATmega103兼容模式
    • 全局上拉禁止
  • I/O和封装
    • 53个可用I/O口
    • TQFP64, QFN/MLF64
  • 工作电压:
    • 2.7 - 5.5V for ATmega128A
  • 速度等级
    • 0-16 MHz for ATmega128A
ATmega128A 参数
ATmega128A存储器
Flash ROM   128 KB
SRAM   4 KB
EEPROM   4 KB
ATmega128A性能参数特性
工作频率   0-16 MHz
工作电压   2.7-5.5V
I/O口   53
16位定时器 / 计数器   2
8位定时器 / 计数器   2
PWM   8
RTC   YES
SPI   1
UART   2
TWI   YES
10位ADC   8
模拟比较器   YES
WDT   YES
外部中断   8
睡眠模式   6
硬件乘法器   YES
片内振荡器   YES
掉电检测   YES
上电复位   YES
ATmega128A 封装与引脚数
TQFP   64
QFN/MLF   64
ATmega128A 编程与调试方式
编程方式   ISP, IAP, H/PV, JTAG
仿真方式   JTAG
