ATmega8

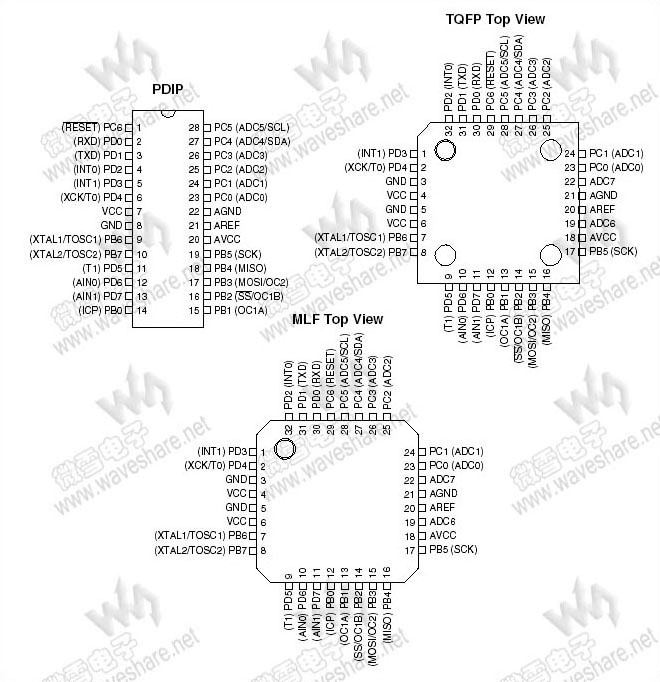

引脚布局

(点击图片看大图)
技术资料—— ATmega8 PDF技术资料

ATmega8 简介

    ATmega8主要特性如下:
  • 高性能、低功耗的 8 位AVR 微处理器
  • 先进的RISC 结构
    • 131 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作
    • 工作于16 MHz 时性能高达16 MIPS
    • 只需两个时钟周期的硬件乘法器
  • 非易失性程序和数据存储器
    • 8K字节的系统内可编程Flash
      • 擦写寿命: 10,000 次
    • 具有独立锁定位的可选Boot 代码区
      • 通过片上Boot 程序实现系统内编程
      • 真正的同时读写操作
    • 512字节的EEPROM
      • 擦写寿命: 100,000 次
    • 1K字节的片内SRAM
    • 可以对锁定位进行编程以实现用户程序的加密
  • 外设特点
    • 两个具有独立预分频器8位定时器/计数器,其中之一有比较功能
    • 一个具有预分频器、比较功能和捕捉功能的16位定时器/计数器
    • 具有独立振荡器的实时计数器RTC
    • 三通道PWM
    • TQFP与MLF 封装的8 路ADC
      • 8 路10 位ADC
    • PDIP封装的6 路ADC
      • 8 路10 位ADC
    • 面向字节的两线接口
    • 两个可编程的串行USART
    • 可工作于主机/ 从机模式的SPI 串行接口
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
  • 特殊的微控制器特点
    • 上电复位以及可编程的掉电检测
    • 片内经过标定的RC 振荡器
    • 片内/ 外中断源
    • 五种休眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式和待机模式
  • I/O 和封装
    • 23个可编程的I/O 口线
    • 28引脚PDIP 封装,32 引脚TQFP 封装,32 引脚MLF 封装
  • 工作电压:
    • 2.7 - 5.5V (ATmega8L)
    • 4.5 - 5.5V (ATmega8)
  • 速度等级
    • 0 - 8 MHz (ATmega8L)
    • 0 - 16 MHz (ATmega8)
  • 4 Mhz 时功耗, 3V, 25℃
    • 工作模式: 3.6 mA
    • 空闲模式: 1.0 mA
    • 掉电模式: 0.5 μA
ATmega8 参数
ATmega8存储器
Flash ROM   8KB
SRAM   1024B
EEPROM   512B
ATmega8性能参数特性
工作频率   0-8MHz (ATmega8L)
  0-16MHz (ATmega8)
工作电压   2.7-5.5V (ATmega8L)
  4.5-5.5V (ATmega8)
I/O口   23个
16位定时器 / 计数器   1
8位定时器 / 计数器   2
PWM   3
RTC   YES
SPI   1
UART   1
TWI   YES
10位ADC   6(DIP)
8(TQFP / MLF)
模拟比较器   1
WDT   1(带独立片内振荡器)
外部中断   2
睡眠模式   5种
硬件乘法器   YES
片内振荡器   YES
引脚电平中断/唤醒功能   NO
掉电检测   YES
上电复位   YES
ATmega8封装与引脚数
PDIP   28PIN
QFP   32PIN
QFN / MLF   32PIN
ATmega8编程与调试方式
编程方式   ISP IAP H/PV
仿真方式   仿真头接入,
模拟式仿真
