ATmega8535

芯片信息

型号 封装 在线定购
ATmega8535-16AU(查看) TQFP44
ATmega8535-16PU(查看) PDIP40
ATmega8535L-8AU(查看) TQFP44
ATmega8535L-8PU(查看) PDIP40

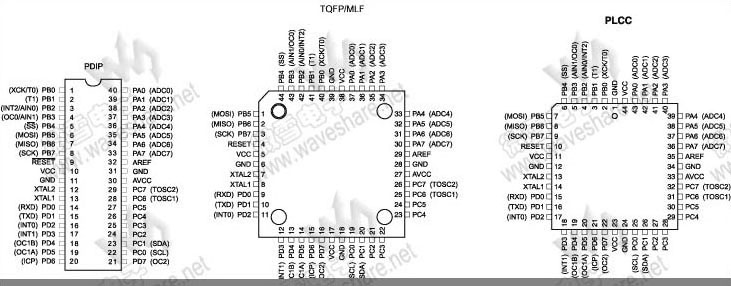

引脚布局

(点击图片看大图)
技术资料—— ATmega8535 PDF技术资料

ATmega8535 简介

    ATmega8535主要特性如下:
  • 高性能、低功耗的 8 位AVR 微处理器
  • 先进的RISC 结构
    • 130 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作 工作于16 MHz 时性能高达16 MIPS
    • 只需两个时钟周期的硬件乘法器
  • 非易失性程序和数据存储器
    • 8K字节的系统内可编程Flash
      • 擦写寿命: 10,000 次
    • 具有独立锁定位的可选Boot 代码区
      • 通过片上Boot 程序实现系统内编程
      • 真正的同时读写操作
    • 512字节的EEPROM
      • 擦写寿命: 100,000 次
    • 512字节的片内SRAM
    • 可以对锁定位进行编程以实现用户程序的加密
  • 外设特点
    • 具有独立预分频器和比较器功能的8位定时器/计数器
    • 一个具有预分频器、比较功能和捕捉功能的16位定时器/计数器
    • 具有独立振荡器的实时计数器RTC
    • 四通道PWM
    • 8路10 位ADC
      • 8 个单端通道
      • TQFP 封装的7 个差分通道
    • 2个TQFP封装的具有可编程增益(1x,10x,或200x)的差分通道
    • 面向字节的两线接口
    • 两个可编程的串行USART
    • 可工作于主机/ 从机模式的SPI 串行接口
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
  • 特殊的微控制器特点
    • 上电复位(POR) 以及可编程的掉电检测(BOD)
    • 经过校准的片内RC 振荡器
    • 片内、片外中断源
    • 6种休眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式、待机模式以及扩展待机模式
  • I/O 和封装
    • 32 个可编程的I/O 口
    • 40引脚PDIP 封装, 44 引脚TQFP 封装,44 引脚PLCC 封装与44 引脚MLF 封装
  • 工作电压
    • ATmega8535L:2.7 - 5.5V
    • ATmega8535:4.5 - 5.5V
  • 速度等级
    • ATmega8535L:0 - 8 MHz
    • ATmega8535:0 - 16 MHz
ATmega8535 参数
ATmega8535存储器
Flash ROM   8KB
SRAM   512B
EEPROM   512B
ATmega8535性能参数特性
工作频率   0-8MHz (ATmega8535L)
  0-16MHz (ATmega8535)
工作电压   2.7-5.5V(ATmega8535L)
  4.5-5.5V (ATmega8535)
I/O口   32个
16位定时器 / 计数器   1
8位定时器 / 计数器   2
PWM   4
RTC   NO
SPI   1
UART   1
TWI   YES
10位ADC   8
模拟比较器   NO
WDT   1(带独立片内振荡器)
外部中断   3
睡眠模式   3种
硬件乘法器   YES
片内振荡器   YES
引脚电平中断/唤醒功能   NO
掉电检测   YES
上电复位   YES
ATmega8535封装与引脚数
PDIP   40PIN
QFP   44PIN
QFN / MLF   44PIN
ATmega8535编程与调试方式
编程方式   ISP IAP H/PV
仿真方式   仿真头接入,
模拟式仿真
