树莓派计算模块双目视觉扩展板

树莓派 计算模块双目视觉扩展板

可同时搭载两个摄像头，轻松玩转树莓派双目视觉

适用于Compute Module 3/3 Lite/3+/3+ Lite
我是专为树莓派计算模块设计的双目视觉扩展板，适用于Compute Module 3/3 Lite/3+/3+ Lite。我板载了三路摄像头接口和DSI/USB等常用的接口，还可通过排线接口扩展更多接口和外设，体积小巧、功能齐全。你可通过摄像头接口自行扩展不同基线或不同视角参数摄像头，配合IMU补光灯板，可组合搭配出各种树莓派计算机视觉应用，灵活度高，非常适合用于双目视差算法测距、人脸识别、活体检测、录制VR视频等需要双目视觉应用。

我的特性


  • 适用于树莓派Compute Module 3/3 Lite/3+/3+ Lite系列主板
  • 板载三路摄像头接口，一路为固定接口，另外两路可通过GPIO二选一使用
  • 板载DSI显示接口，方便直接接入DSI显示屏
  • 板载USB接口，方便用于烧写镜像或作为常规USB接口使用
  • 板载36PIN GPIO扩展接口，可接入配套的转接板扩展串口和Raspberry Pi GPIO
  • 板载24PIN HDMI扩展接口，可接入配套的HDMI转接板以便接入HDMI显示屏
  • 10PIN GPIO/I2C扩展接口，可接入配套的ICM20948补光板
  • 板载DS1307 RTC时钟，并备有CR1220纽扣电池座
  • 配套有亚克力固定板和三脚架底座，方便安装使用
  • 提供完善的配套资料手册(提供示例程序/使用手册等)

接入CM3/3 Lite/3+/3+ Lite主板

树莓派计算模块双目视觉扩展板主要用途

接入一路摄像头


可直接接入CAM0(默认使能)，
也可接入CAM1或CAM3(须通过GPIO38使能)

树莓派计算模块双目视觉扩展板接入一路摄像头

接入两路摄像头


建议接入两个参数一致的摄像头(视场角，畸变，焦距等)

树莓派计算模块双目视觉扩展板接入双路摄像头

接入树莓派LCD显示屏


板载DSI接口，可直接接入树莓派DSI显示屏

树莓派计算模块双目视觉扩展板接入树莓派LCD显示屏

可通过转接板扩展外接HDMI显示屏

树莓派计算模块双目视觉扩展板板载HDMI扩展输出接口

配套亚克力固定板，可外接三脚架

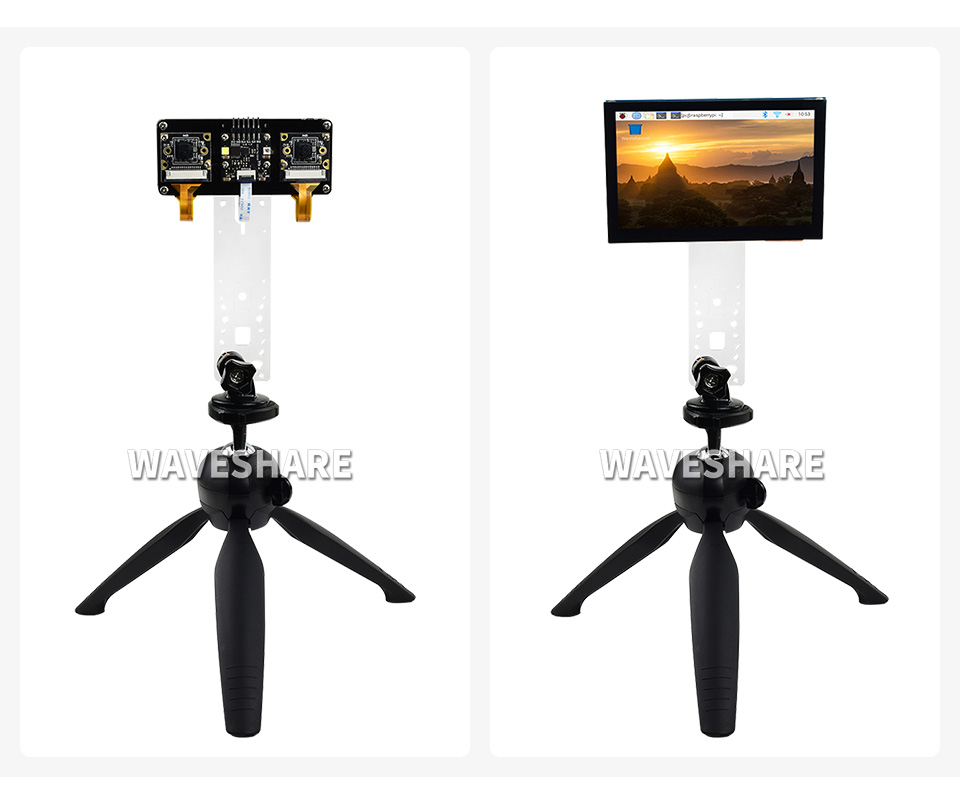

树莓派计算模块双目视觉扩展板搭配三脚架效果图
本产品不含示意图中的 DSI显示屏 、 IMX219摄像头 和 三脚架 ，须另购。


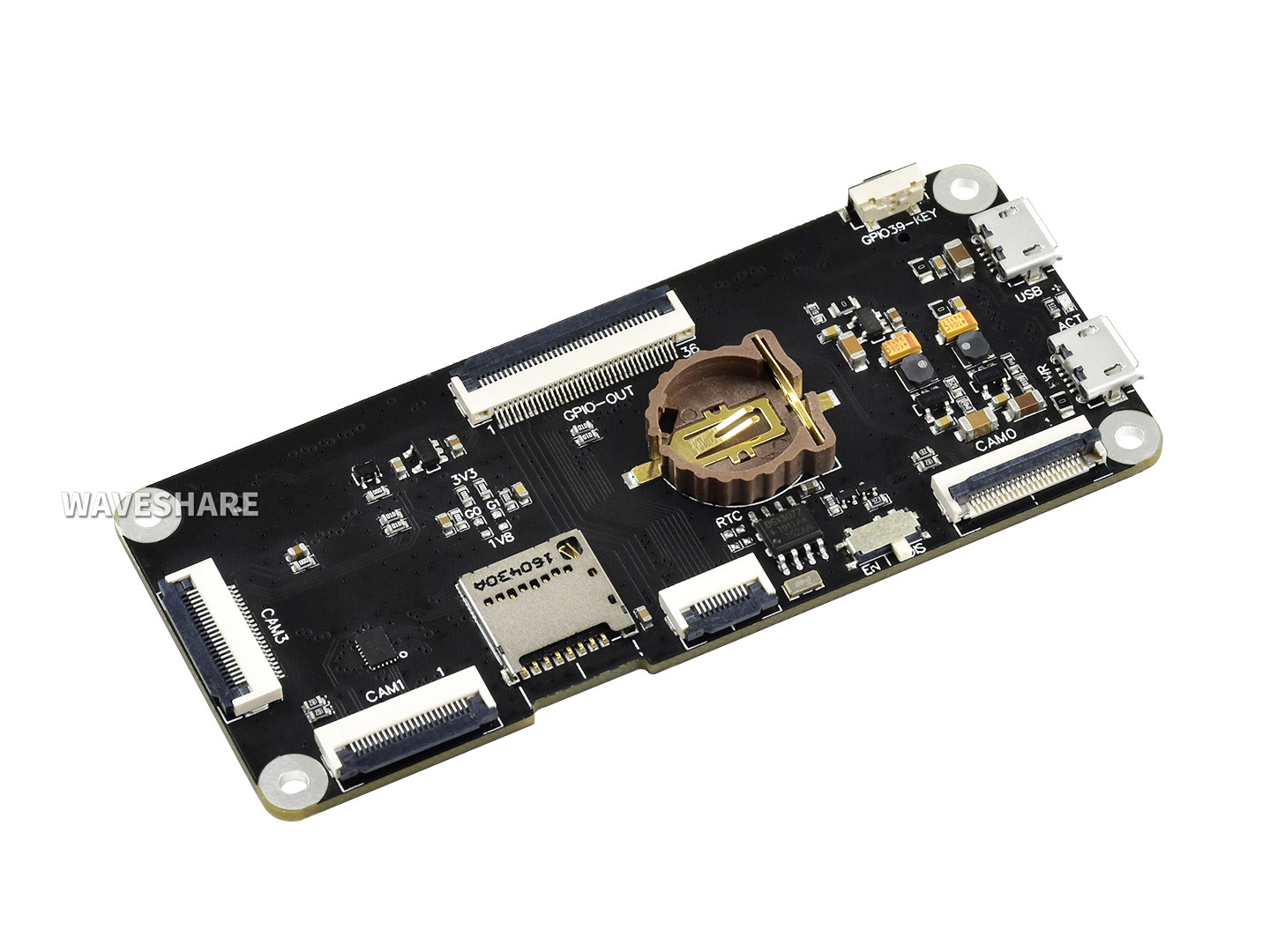

CM3底板简介

树莓派计算模块双目视觉扩展板资源简介
  1. Compute Module接口
    • 可接入Compute Module 3/3 Lite/3+/3+ Lite
  2. DSI显示接口
    • 方便接入树莓派DSI显示屏
  3. 24PIN HDMI扩展接口
    • 可通过HDMI转接板接入HDMI显示屏
  4. CSI摄像头接口
    • CAM0：默认使能
    • CAM1：GPIO38低电平使能
    • CAM3：GPIO38高电平使能
  5. Micro SD卡接口
    • 用于接入带系统的Micro SD卡
  6. 36PIN GPIO扩展接口
    • 可通过转接板扩展串口和Raspberry Pi GPIO
  1. 10PIN I2C扩展接口
    • 可用于连接ICM20948补光板
  2. USB接口
    • 可用于烧写镜像或作为常规USB接口使用
  3. 5V电源输入接口
  4. RTC电池座
    • 可装入CR1220纽扣电池
  5. DS1307
    • RTC时钟芯片
  6. USB BOOT ENABLE切换开关
    • 切换到EN：可通过USB接口烧录镜像
    • 切换到DIS：USB接口作为常规的USB口使用
  7. 用户按键


串口转接板简介

树莓派计算模块双目视觉扩展板资源简介
  1. Raspberry Pi GPIO接口
    • 可接入各种Raspberry Pi HAT
  2. 36PIN GPIO扩展接口
    • 可用于接入CM3底板
  3. USB TO UART接口
    • 方便通过串口终端控制树莓派或直接供电
  1. CH340
    • USB转串口芯片
  2. 串口电源开关
    • 切换到OPEN：断开USB转串口供电电源
      切换到Link：连接USB转串口电源


ICM20948补光板简介

树莓派计算模块双目视觉扩展板资源简介
  1. ICM-20948
    • 加速度计特性
      • 分辨率：16位
      • 量程(可选)：±2、±4、±8、±16g
      • 工作电流：68.9uA
    • 陀螺仪特性
      • 分辨率：16位
      • 量程(可选)：±250、±500、±1000、±2000°/sec
      • 工作电流：1.23mA
    • 磁力计特性
      • 分辨率：16位
      • 量程：±4900μT
      • 工作电流：90uA
  1. 白色补光灯
    • 可以通过GPIO控制
  2. 850nm红外补光灯
    • 可以通过GPIO控制
  3. 10PIN I2C接口
    • 可以通过排线连接到CM3底板
  4. 6PIN I2C接口
    • 可以通过跳线连接到主板

外形尺寸

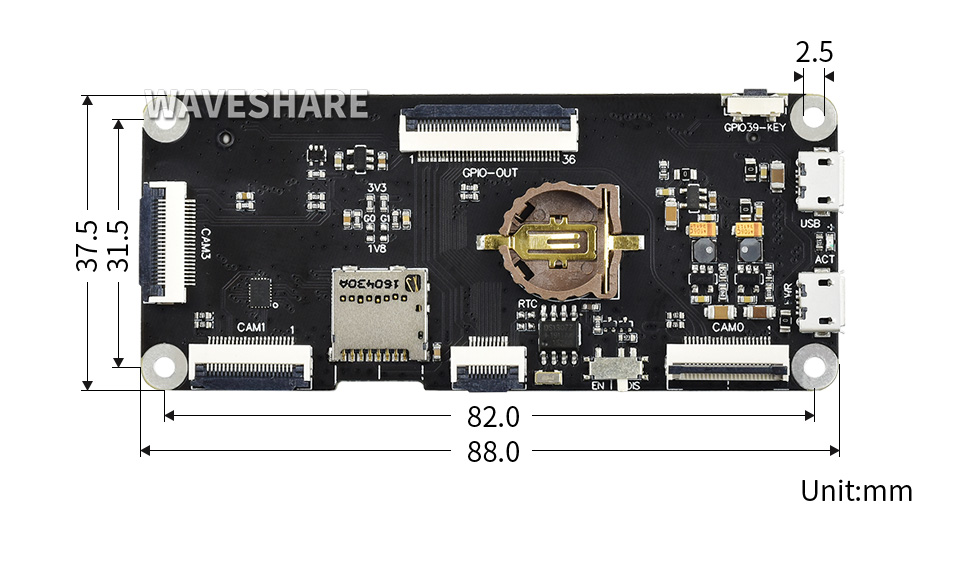

树莓派计算模块双目视觉扩展板外形尺寸

产品选型


Compute Module PoE Board
特点：带网口、POE功能、引出40PIN GPIO
接口。适合集成到产品中。
点击购买

CM-IO-POE-BOX
特点：带金属外壳，含Compute Module PoE
Board。适合集成到工业应用中。
点击购买

Compute Module IO Board Plus
特点：引出所有GPIO。适合搭建产品原型。
点击购买

CM-STEREO-VISION-BOARD
特点：小巧。适合搭建各种摄像头项目的产品
原型，易于集成到产品中。
点击购买
