树莓派CM4计算模块NAS主机 个人网络存储服务器 迷你一体主机 不含CM4核心板

内置两个 SATA 接口，自带 SPI 2 英寸 LCD 显示器，搭载更多接口
价格
原价
型号
CM4-NAS-Double-Deck
SKU
23771
品牌
Waveshare
版本选择
主机配件包 (不含CM4）
整机套餐 A (含CM4104008)
整机套餐 B (含CM4102032)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

CM4 计算模块 NAS 主机

专为树莓派 Compute Module 4 核心设计
个人网络存储服务器

CM4 计算模块 NAS 主机主图

产品特性

  • 迷你一体主机，主要设计用于家庭环境或小型家庭办公室，但不限于以上应用场景
  • 提供了简单易用的方案，无需网络和存储系统的专家级知识
  • 内置两个 SATA 接口，用于安装 2.5 英寸的固态硬盘
  • 自带 SPI 2 英寸 LCD 显示器，方便实时查看 CM4 的 CPU、内存和系统磁盘使用率、网速、温度等
  • 操作简单便捷，可随时在线查看文档，视频，音乐

产品参数

处理器* Broadcom BCM2711 四核 Cortex-A72 (ARM v8)
64 位 SoC @ 1.5GHz
内存* 套餐 A：4GB
套餐 B：2GB
闪存* 套餐 A：8GB
套餐 B：32GB
连接性能 双频 (2.4GHz/5.0GHz) IEEE 802.11b/g/n/ac 无线 WiFi，低功耗蓝牙 5.0，BLE，板载天线或接入外部天线
千兆以太网 RJ45 接口
USB 2.0 接口 × 2
SATA × 2 接口 (2.5 英寸 SATA)
TF 卡接口 (仅用于不带 eMMC 的版本)
HDMI 接口 × 1，支持 4K 30fps 输出
工作电压 5V DC

*本产品整机套餐配备的 CM4 核心板可选 CM4104008 或 CM4102032，也适用于 CM4 所有版本，可根据自身需求选择

内置双硬盘插槽
支持大容量 HDD 存储

CM4 计算模块 NAS 主机内置双硬盘插槽

自带 SPI 2 英寸
LCD 显示器

方便查看 CM4 核心信息

CM4 计算模块 NAS 主机自带 SPI 2 英寸 LCD 显示器

板载更多丰富的接口

CM4 计算模块 NAS 主机板载更多丰富的接口

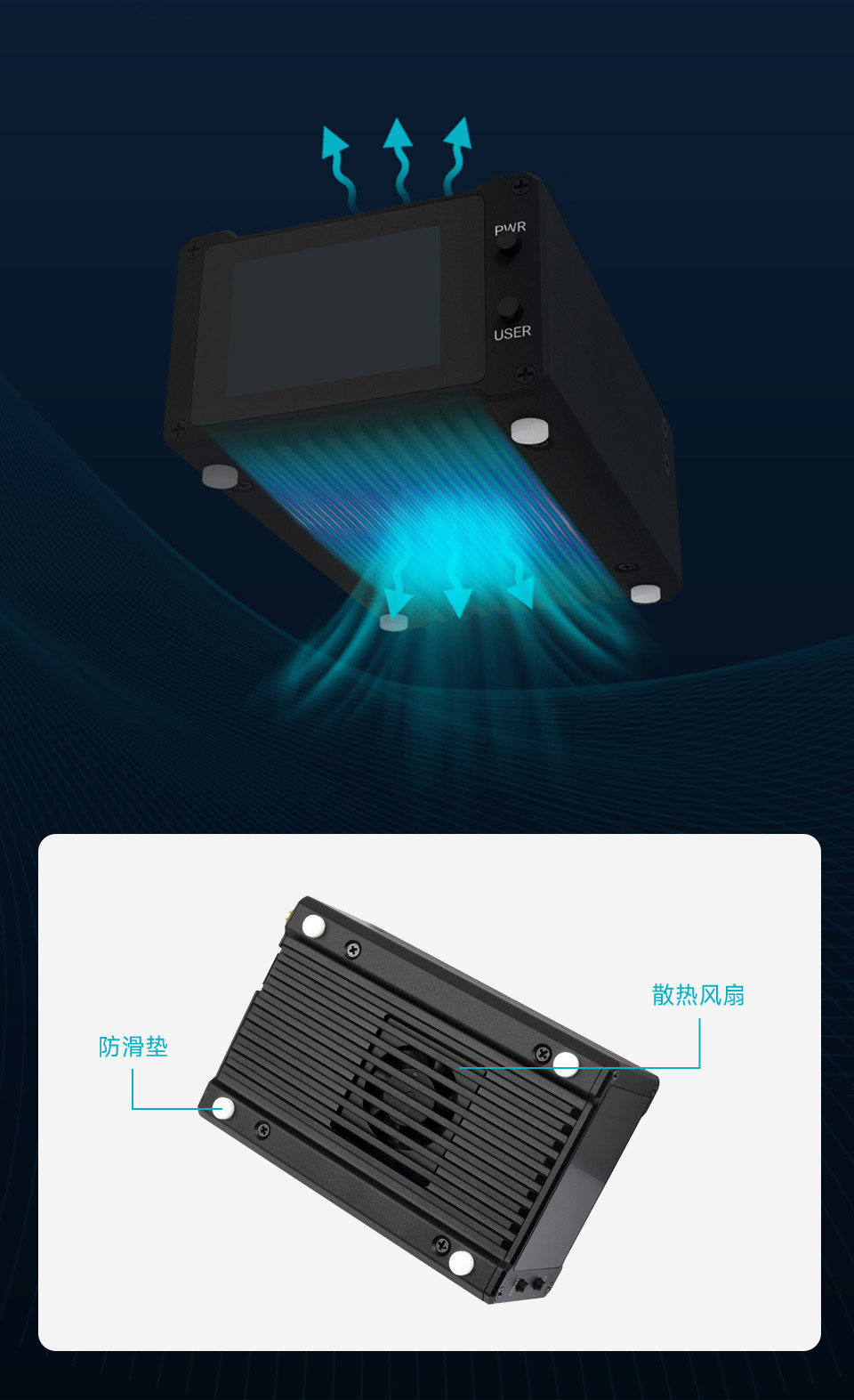

合金外壳设计细节

除了整体合金材质有助散热，底部预留风扇通风口
散热效果更好，配有防滑垫，摆放更稳固

CM4 计算模块 NAS 主机合金外壳设计细节

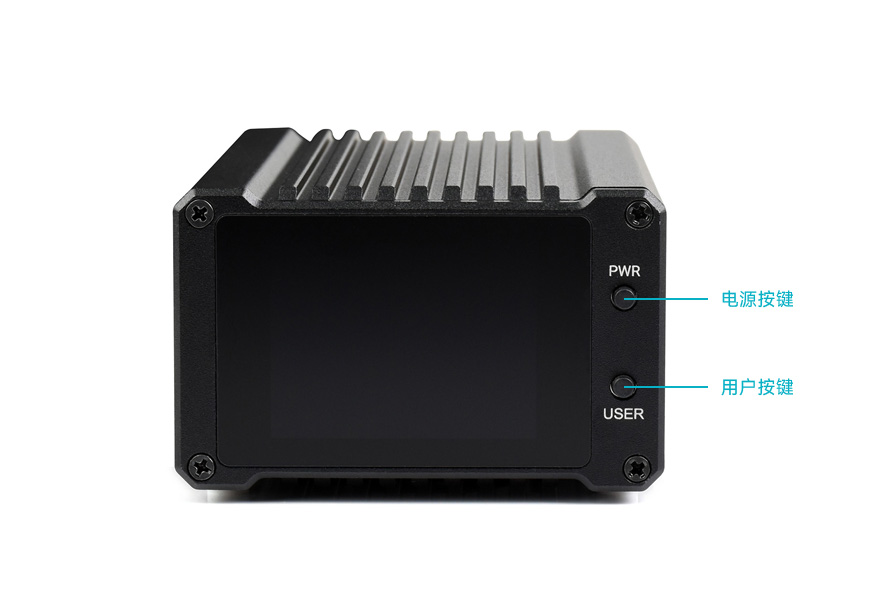

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

CM4 计算模块 NAS 主机细致的孔位设计
CM4 计算模块 NAS 主机细致的孔位设计

产品展示

CM4 计算模块 NAS 主机产品展示
CM4 计算模块 NAS 主机产品展示

产品尺寸

CM4 计算模块 NAS 主机产品尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/CM4-NAS-Double-Deck

配置清单

CM4 计算模块 NAS 主机配置清单
  1. 合金外壳 (含 2 英寸显示屏) × 1
  2. CM4-NAS-Double-Deck × 1
  3. CM4-FAN-3007 (含风扇螺丝包及螺丝刀) × 1
  4. 胶棒天线 × 1
  5. IPEX 转 SMA 转接头 约 20cm × 1
  1. FPC 软排线 50pin 同向 约 4cm × 1
  2. 螺丝包 × 1
  3. 5V 3A Type C 美规电源 × 1
  4. 螺丝刀 × 1
