树莓派 Compute Module 5 超迷你扩展板 A 型 仅 CM5 大小
已选择 0 件商品
组合价 ¥ 0.00
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务

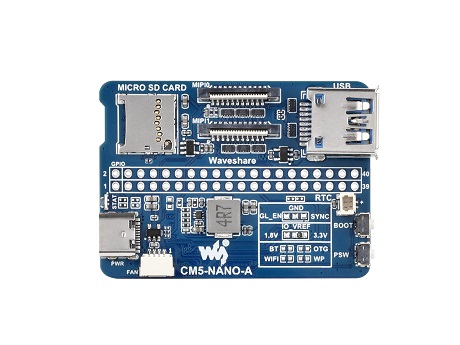

树莓派 CM5-NANO-A 扩展板
方便学习评估树莓派计算模块或直接集成到产品中
Compute Module 5 Lite / eMMC 适用的底板
产品参数
| 适用型号 | Compute Module 5 的所有版本 |
|---|---|
| 连接器 | Raspberry Pi 40PIN GPIO 接口 × 1 |
| USB | USB 3.2 Gen1 Type-A 接口 × 1 |
| MIPI 接口 | MIPI 4-lane × 2 (22PIN 0.5mm FPC 连接器) |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 电源输入 | 5V |
| 尺寸 | 55 × 40 (mm) |

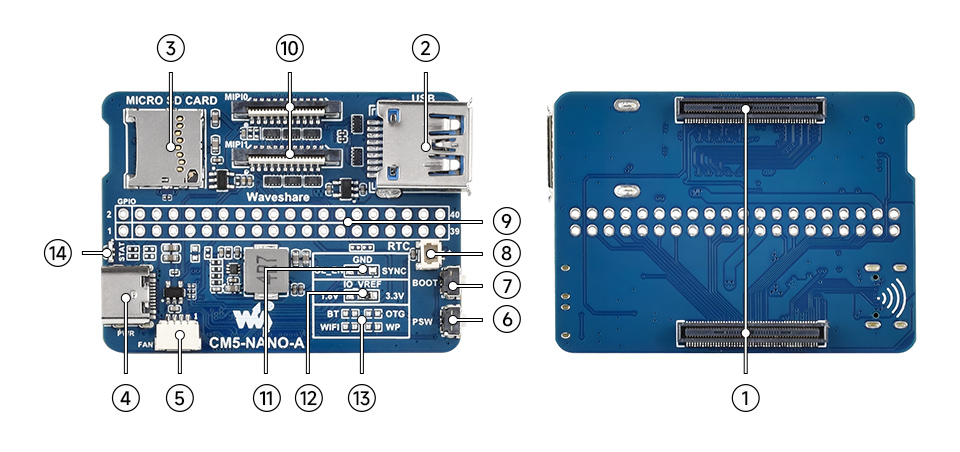

资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- USB 接口
USB 3.2 Gen1 高速接口，支持各种 USB 设备接入
- Micro SD 卡插槽
用于接入带系统的 Micro SD 卡，仅用于 Lite 版本
- 供电 / 烧录接口
5V 供电，也可作为 eMMC 烧录口
- FAN
四针 JST-SH PWM 风扇连接器，方便接入散热风扇
- PSW 按键
电源按键
- BOOT 按键
上电前按下，进入烧录模式
- RTC 电池连接座
双针 JST-SH RTC 电池连接器
- 40PIN GPIO 接口
支持接入各种 HAT
- 双 MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头
- 特殊功能管脚
供电使能和 ETH SYNC 信号
- IO-VREF
CM5 IO 逻辑电压切换 3.3V 或者 1.8V
- 功能使能管脚
默认使能，连接禁用
- 双色 LED 灯
红灯：树莓派电源指示灯
绿灯：树莓派工作状态指示灯
外形尺寸
关于 CM5 的简介
全新升级，更强大的 CM5
- CPU 升级为 BCM2712，四核 Cortex-A76 64 位处理器，性能更强劲
- 更多内存选择：2GB / 4GB / 8GB / 16GB
- 更多 eMMC 选择：0GB (CM5 Lite) / 8GB / 16GB / 32GB / 64GB
- 更高速的 eMMC 闪存，传输速率高达 200 Mbps
- 无线模块选项，提供了板载 PCB 天线和外置天线，更适合工业应用
- 采用 B to B 接插件设计，大部分兼容 CM4
- 板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
- PCIe 接口扩展，可灵活添加相关模块
CM5 扩展板对比
| 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品 | PoE | 网口 | 40PIN GPIO | PCIe | ① USB | MIPI | HDMI | RTC 电池 | ② 风扇 接口 | 电源 输入 | 特性 | |
 NANO A | 3.0×1 | ×2 | SH1.0 | 5V | CM5 大小 | |||||||
 NANO B | 千兆×1 | 16PIN PCIe | 3.0×1 | ×2 | SH1.0 | 5V | CM5 大小 | |||||
 基础版 A 型 | 千兆×1 | 16PIN PCIe | 3.0×2 2.0×2 | ×2 | ×2 | ML/ CR1220 | 5V | 树莓派大小 | ||||
 基础版 B 型 | 千兆×1 | M.2 M KEY | 3.0×2 2.0×2 | ×2 | ×2 | ML/ CR1220 | 5V | 树莓派大小 加密芯片 EEPROM | ||||
 PoE 版 | 千兆×1 | M.2 M | 3.0×2 2.0×2 | ×2 | ×2 | ML/ CR2032 | 5V | USB×4 | ||||
 树莓派官方 | ③ | 千兆×1 | M.2 M | 3.0×2 | ×2 | ×2 | ML/ CR2032 | 5V | 官方板 | |||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1。
② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 | |||||||||||
