树莓派 Compute Module 5 超迷你扩展板 B 型 仅 CM5 大小

树莓派 Compute Module 5 超迷你扩展板 B 型 仅 CM5 大小

40PIN GPIO 接口、千兆网口、音频接口、USB3.2、双MIPI接口
价格
¥0.00
型号
CM5-NANO-B
SKU
30581
品牌
Waveshare
数量

  • 关联商品

树莓派 Compute Module 5 超迷你扩展板 B 型 仅 CM5 大小

+ =

已选择 0 件商品

组合价 ¥ 0.00

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 CM5-NANO-B 扩展板

方便学习评估树莓派计算模块或直接集成到产品中

Compute Module 5 Lite/eMMC 适用的底板

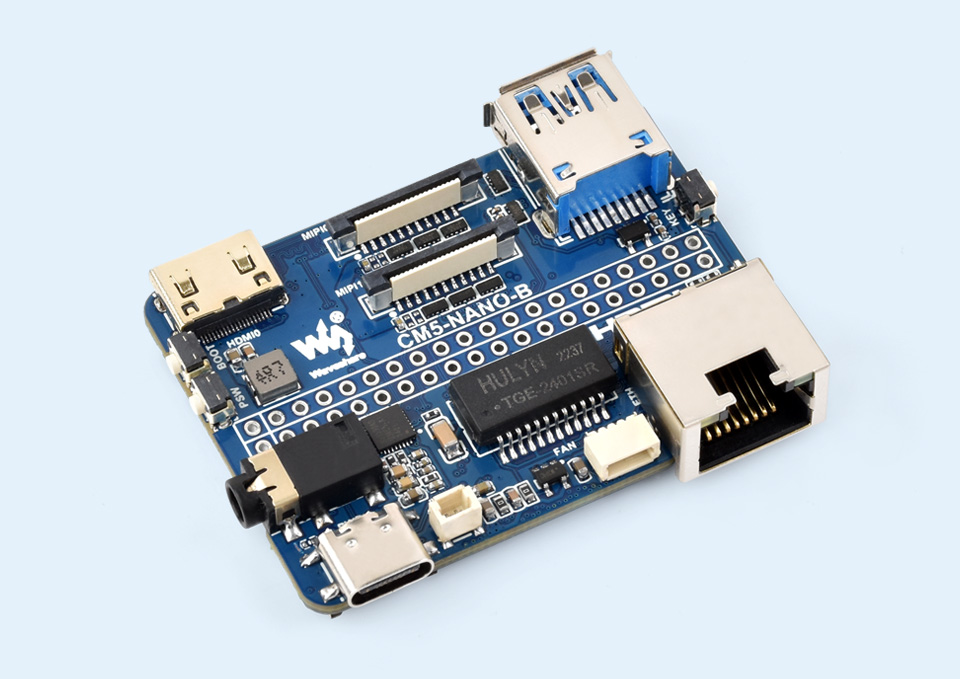

树莓派 CM5 双目视觉扩展首图

与 CM5 同样大小

体积紧凑,功能齐全,集成多种外设接口,
适用于有限空间的应用场景

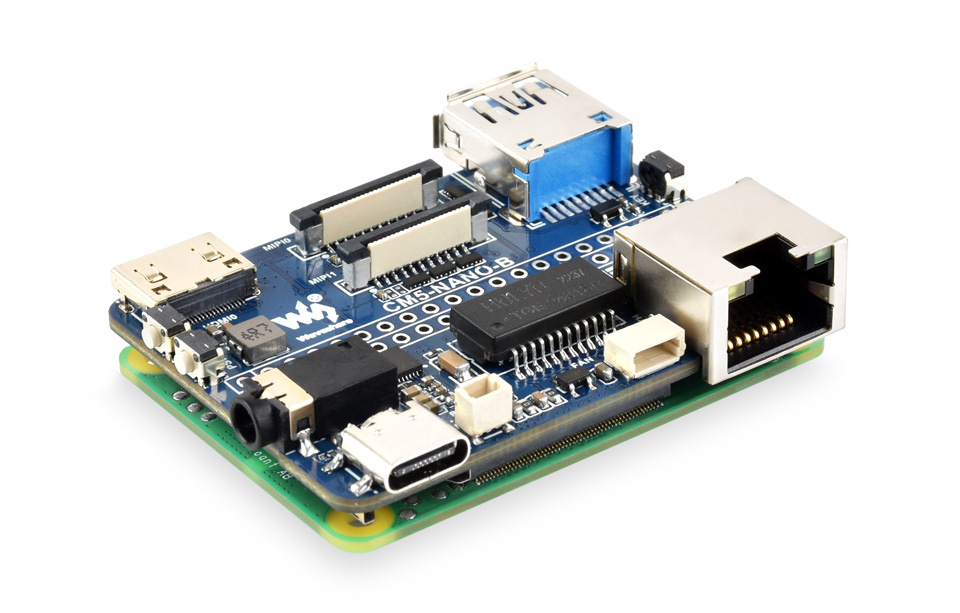

树莓派 Compute Module 4 扩展板双目视觉扩展

本产品不含图中的 CM5,如有需要,请另行购买

产品参数

CM5 卡座 适用于 Compute Module 5 的所有版本
联网 千兆以太网 RJ45 接口
连接器 Raspberry Pi 40PIN GPIO 接口 × 1
USB USB 3.2 Gen1 Type-A 接口 × 1
MIPI MIPI 4-lane 接口 × 2 (22PIN 0.5mm FFC 连接器)
视频 Mini HDMI 接口 × 1,支持 4K 输出
音频 USB 音频 3.5mm 耳机口
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
电源输入 DC 5V 5A
PCIe 16PIN PCIe (PCIe Gen2/3 x1)
尺寸 56 × 41 (mm)

资源简介

树莓派 CM5 双目视觉扩展资源简介
  1. CM5 连接器

    适用于 Compute Module 5 的所有版本

  2. PCIe 接口

    16PIN PCIe接口,适用各种 PI5 PCIe 扩展板

  3. Micro SD 卡插槽

    用于接入带系统的 Micro SD 卡,仅用于 Lite 版本

  4. 其他功能管脚

    支持扩展功能

  5. Mini HDMI 接口

    HDMI 接口,支持 4K 输出

  6. BOOT 按键

    上电前按下,进入烧录模式

  7. PSW 按键

    电源按键

  8. 3.5mm 耳机口

    音频输出

  9. 供电 / 烧录接口

    5V 供电,也可作为 eMMC 烧录口

  1. RTC 电池连接座

    双针 JST-SH RTC 电池连接器

  2. FAN

    四针 JST-SH PWM 风扇连接器,方便接入散热风扇

  3. 千兆网口

    千兆网口,方便连接网线上网

  4. 双色 LED 灯

    红灯:树莓派电源指示灯
    绿灯:树莓派工作状态指示灯

  5. 用户按键

    用户自定义按键,连接 GPIO21

  6. USB 接口

    USB 3.2 Gen1 高速接口,支持各种 USB 设备接入

  7. 双 MIPI 接口

    支持接入 DSI 显示器或者 CSI 摄像头

  8. 40PIN GPIO 接口

    方便连接各种 HAT 模块

外形尺寸

树莓派 CM5 双目视觉扩展外形尺寸,尺寸图

关于 CM5 的简介

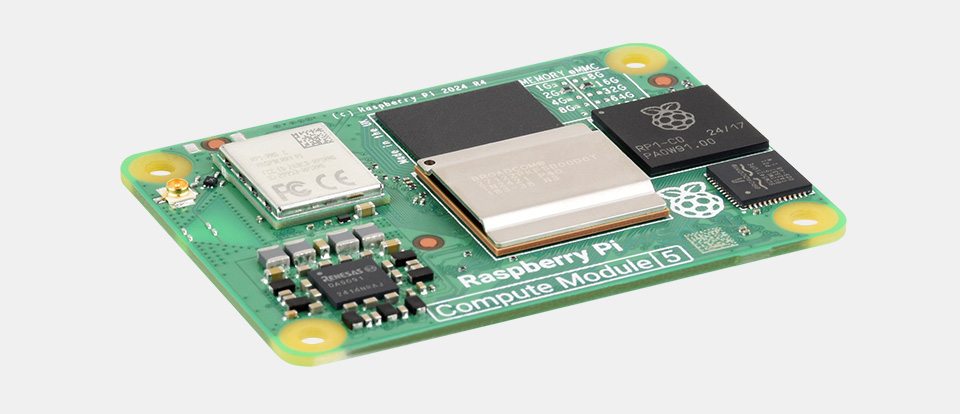

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM5

  • CPU 升级为 BCM2712,四核 Cortex-A76 64 位处理器,性能更强劲
  • 更多内存选择:2GB / 4GB / 8GB / 16GB
  • 更多 eMMC 选择:0GB (CM5 Lite) / 8GB / 16GB / 32GB / 64GB
  • 更高速的 eMMC 闪存,传输速率高达 200 Mbps
  • 无线模块选项,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,大部分兼容 CM4
  • 板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • PCIe 接口扩展,可灵活添加相关模块

CM5 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
MIPI HDMI RTC
电池

风扇
接口
电源
输入
特性
树莓派 CM5 扩展板
NANO A
3.0×1 ×2 SH1.0 5V CM5
大小
树莓派 CM5 扩展板
NANO B
千兆×1 16PIN PCIe 3.0×1 ×2 SH1.0 5V CM5
大小
树莓派 CM5 扩展板
基础版 A 型
千兆×1 16PIN PCIe 3.0×2
2.0×2
×2 ×2 ML/
CR1220
5V 树莓派大小
树莓派 CM5 扩展板
基础版 B 型
千兆×1 M.2 M KEY 3.0×2
2.0×2
×2 ×2 ML/
CR1220
5V 树莓派大小
加密芯片 EEPROM
树莓派 CM5 扩展板
PoE 版
千兆×1 M.2 M 3.0×2
2.0×2
×2 ×2 ML/
CR2032
5V USB×4
树莓派官方 CM5 扩展板
树莓派官方
千兆×1 M.2 M 3.0×2 ×2 ×2 ML/
CR2032
5V 官方板
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1。
② 风扇接口若无特殊说明,通常是 JST-SH 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. NANO 扩展板 × 1

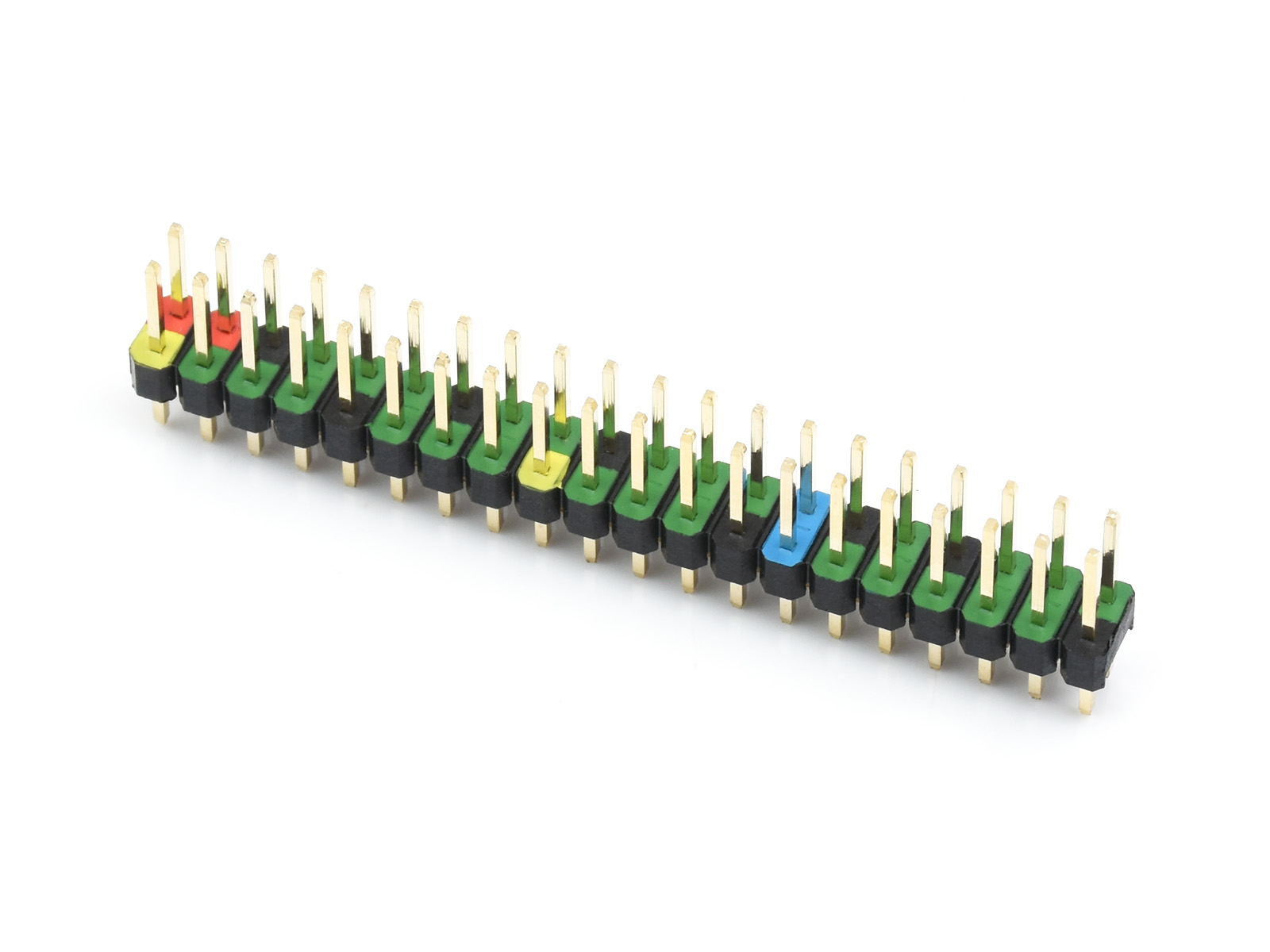

  2. 2*20PIN 彩色直排针 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
