CP2102 Type C 转 UART(TTL)
通用串口通信模块

采用 CP2102,支持 3.3V 逻辑电平

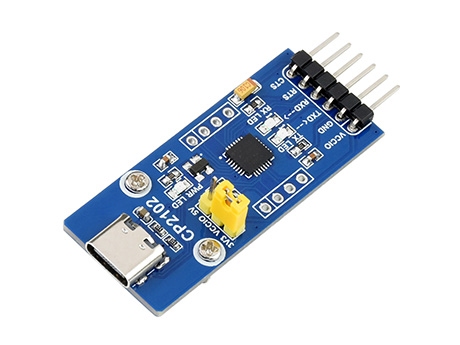

USB Type C 转UART(TTL) 通用串口通信模块主图

产品特性

  • 支持 Mac OS、Linux、Android、WinCE、Windows 7/8/10/11...
  • 支持对外供电:5V 或 3.3V
  • 带 USB 保护器件:SP0503
  • 带 3 个 LED:TXD LED、RXD LED、POWER LED
  • TXD、RXD、RTS、CTS:采用弯排针引出
  • 其余功能 PIN:预留焊盘,可上插或下插接入用户系统(PIN 间距支持插入万用板)

采用 CP2102 方案

USB Type C 转UART(TTL) 通用串口通信模块基于树莓派 Pico 接口设计
  • 单芯片 Type C 转 UART 数据转换器
    • 无需外部电阻或外部振荡器;片内上电复位电路,片内电压调节器
    • 集成 1024 字节 EEPROM (可用于存储各类信息)
  • Type C 功能
    • 符合 USB2.0 规范,全速 (12Mbps)
    • SUSPEND 引脚支持 USB 挂起状态
  • UART 功能
    • 所有握手和调制解调器接口信号
    • 支持的数据格式:
        数据位——5,6,7,8
        停止位——1,1.5,2
        校验位——奇校验,偶校验,无校验
    • 波特率 300bps 至 1Mbps
    • 576 字节接收缓冲器;640 字节发送缓冲器
    • 支持硬件或 X-On / X-Off 握手
    • 支持事件状态
  • 虚拟 COM 口器件驱动支持
    • Windows 8/7/Vista/Server 2003/XP/2000
    • Mac OS-X/OS-9
    • Linux 2.40或更高版本
  • USBXpress 驱动支持
    • Windows 7/Vista/Server 2003/XP/2000
    • Windows CE
  • 温度范围:-40 ~ +85°C

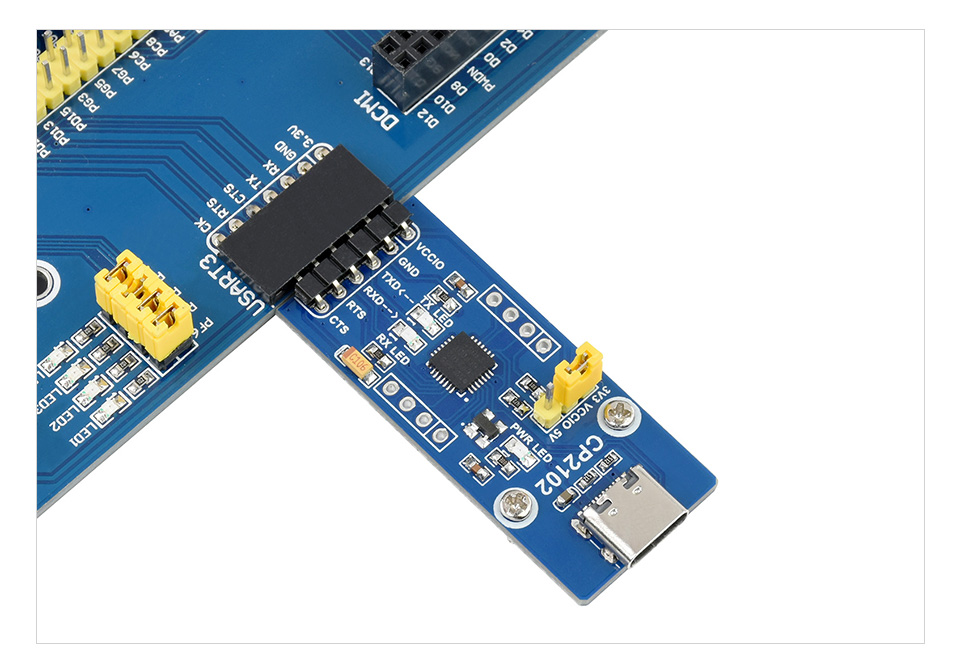

接线说明

下图以接入 MCU 为例

USB Type C 转UART(TTL) 通用串口通信模块 接线说明
  • VCCIO:输出 3.3V/5V (模块由 Type C 供电,须将跳线帽跳到 3.3V/5V)
  • GND:接 GND
  • TXD:接 MCU.RX (信号流向:MCU.RX << CP2102 << PC.TX)
  • RXD:接 MCU.TX (信号流向:MCU.TX >> CP2102 >> PC.RX)
  • RTS:接 MCU.CTS (信号流向:MCU.CTS << CP2102 << PC.RTS)
  • CTS:接 MCU.RTS (信号流向:MCU.RTS >> CP2102 >> PC.CTS)
  • 该模块为 Type C 转 TTL 电平,切勿直连 RS232 电平,以免烧坏模块。

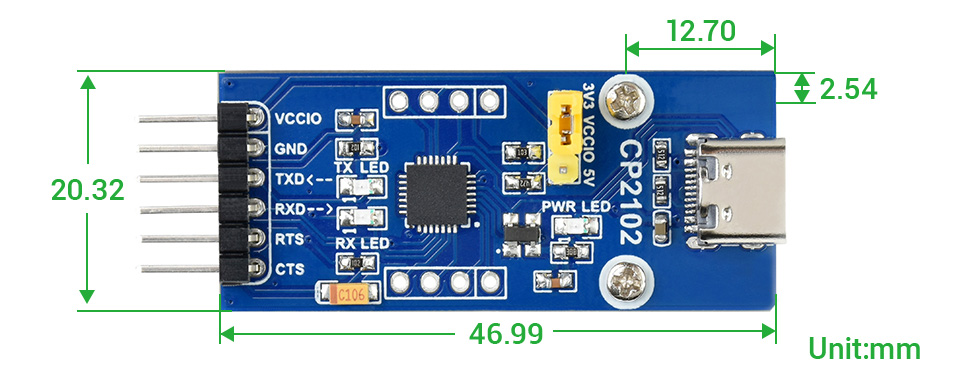

产品尺寸

USB Type C 转UART(TTL) 通用串口通信模块产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
(例程资料以链接中实际给出的为准)

配置清单

  1. CP2102 USB UART Board (Type C) × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
  3. 4PIN排针 + 4PIN排座 × 2
