双模蓝牙串口模块 Bluetooth模块

实现TTL串口与蓝牙设备之间数据的双向透明传输 主从一体

本产品未上架

型号
Dual-mode Bluetooth
SKU
12190
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【自我介绍】
我是个双模蓝牙串口模块，可以实现TTL串口与蓝牙设备之间数据的双向透明传输，主从一体，支持iBeacon。
你可以通过AT指令操控我，设置串口波特率、修改广播名称或进行IO控制等。

【我的特点】
  • 双模蓝牙，彻底解决了iOS和Android设备对蓝牙的兼容问题
  • 配对后即可作为全双工串口使用，无需了解任何蓝牙协议
  • 丰富的AT指令，可以对我进行全方位配置
  • XBee接口，方便将我接入带XBee接口的设备
  • 提供iOS和Android示例源码，实现遥控小车、数据采集和监控设备等应用
【我的参数】
  • 蓝牙版本：Bluetooth Specification V4.0 EDR and BLE
  • 工作频段：2.4GHz ISM 频段
  • 调制方式：GFSK(高斯频移键控)
  • 通讯距离：SPP 50 米，BLE 100 米 (理想环境下)
  • 灵 敏 度：≤-84dBm(0.1% BER)
  • 天线：板载天线
  • 传输速率：SPP 约 40%串口效率，BLE 约 30%串口效率
  • 通信包长：SPP 设备60字节，BLE 设备20字节
  • 串口缓冲区：512 字节
  • EDR 服务：L2CAP、SDP、RFCOMM、SPP
  • BLE 服务：ATT、GATT、LE Service: 0xFFE0、Char: 0xFFE1
  • 功 耗：SPP 平均约 13mA ，BLE 平均约 9.5mA；待机约 10-17mA
  • 供电电源：3.3V 50mA
  • 工作温度：–5°C ~ 80°C
【我的应用】
  • 可穿戴设备
  • 蓝牙智能应用
  • 智能家用电器
  • 工业控制
  • 数据采集系统

产品图片

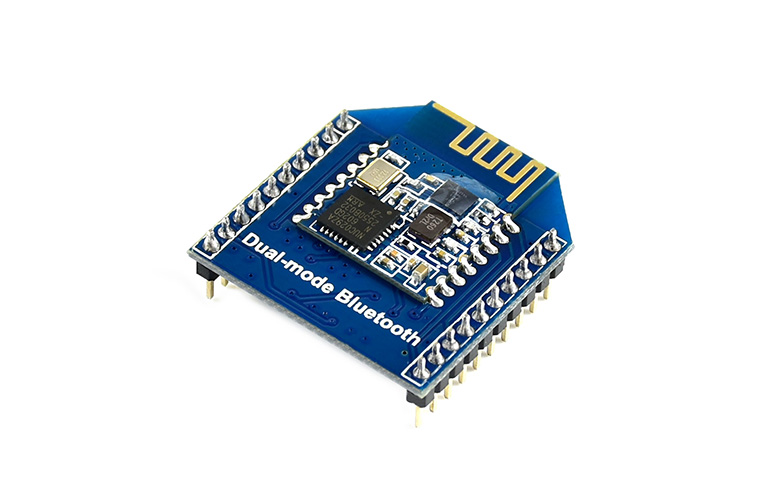

Dual-mode Bluetooth
Dual-mode Bluetooth Dual-mode Bluetooth Dual-mode Bluetooth Dual-mode Bluetooth Dual-mode Bluetooth Dual-mode Bluetooth Dual-mode Bluetooth Dual-mode Bluetooth
特别注意：本产品不包括示意图中的模块、配件，如有需要，请另行购买。

产品尺寸

产品资料

资料包括：

  • 用户手册
  • APP源码
  • 开发软件

下载路径： www.waveshare.net/wiki/Dual-mode Bluetooth

配置清单

  1. Dual-mode Bluetooth x1
