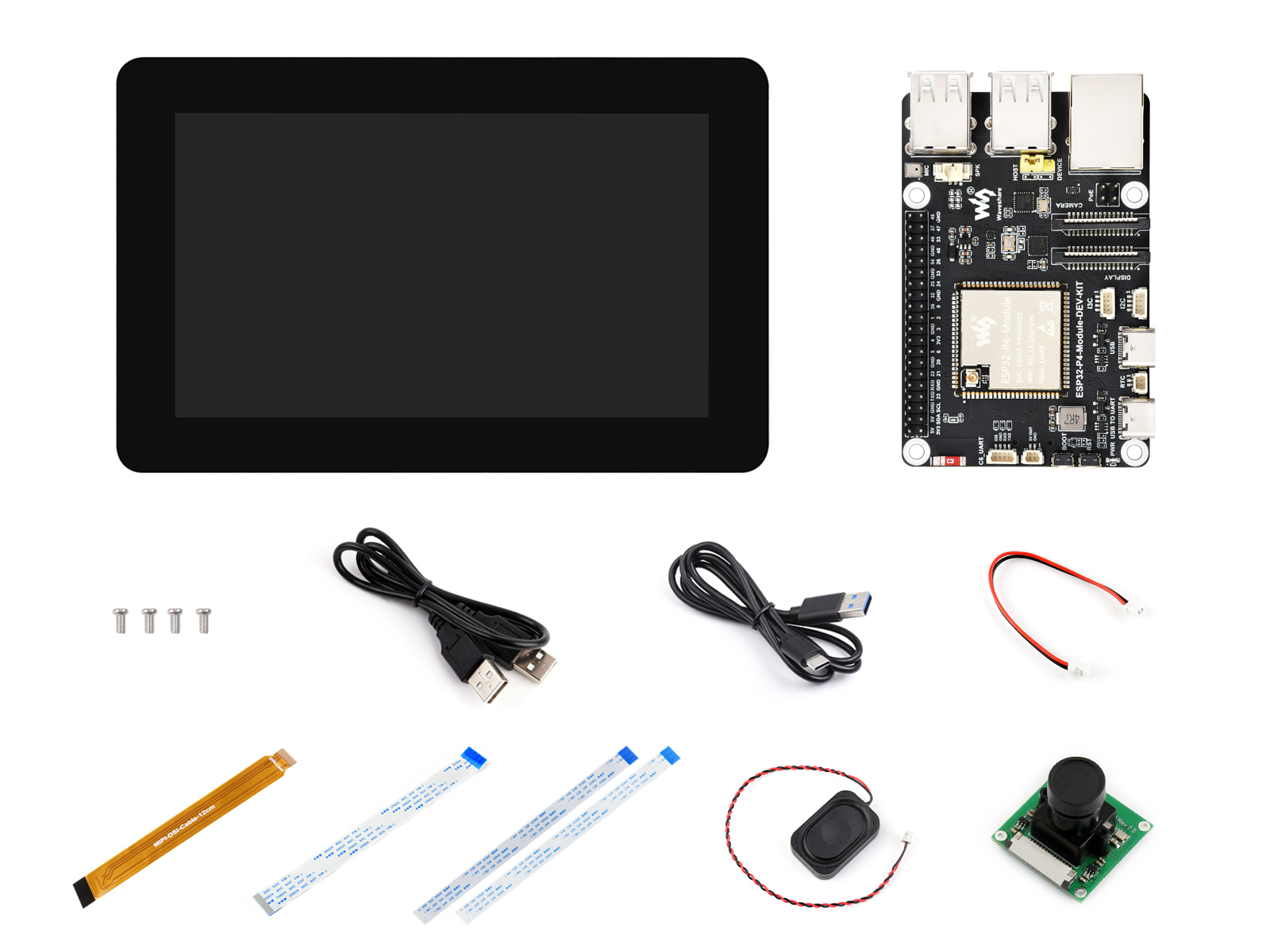

ESP32-P4-Module 开发板基于 ESP32-P4 和 ESP32-C6 的高性能开发板支持 Wi-Fi6 和 Bluetooth5/BLE 开发板套餐B

引出多种常用外设接口，板上引出USB OTG 2.0 HS、以太网、SDIO Host3.0、SD 卡槽、麦克风、扬声器端子和 RTC 电池端子

价格

¥429.25

型号

ESP32-P4-Module-DEV-KIT-B

SKU

30843

品牌

Waveshare

套餐选择

基础套餐 A 套餐 B 套餐 C 套餐

价格参考

含普票

含普票

数量	1+	2+	3+	4+
价格	¥429.25	¥423.19	¥420.16	¥418.95

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

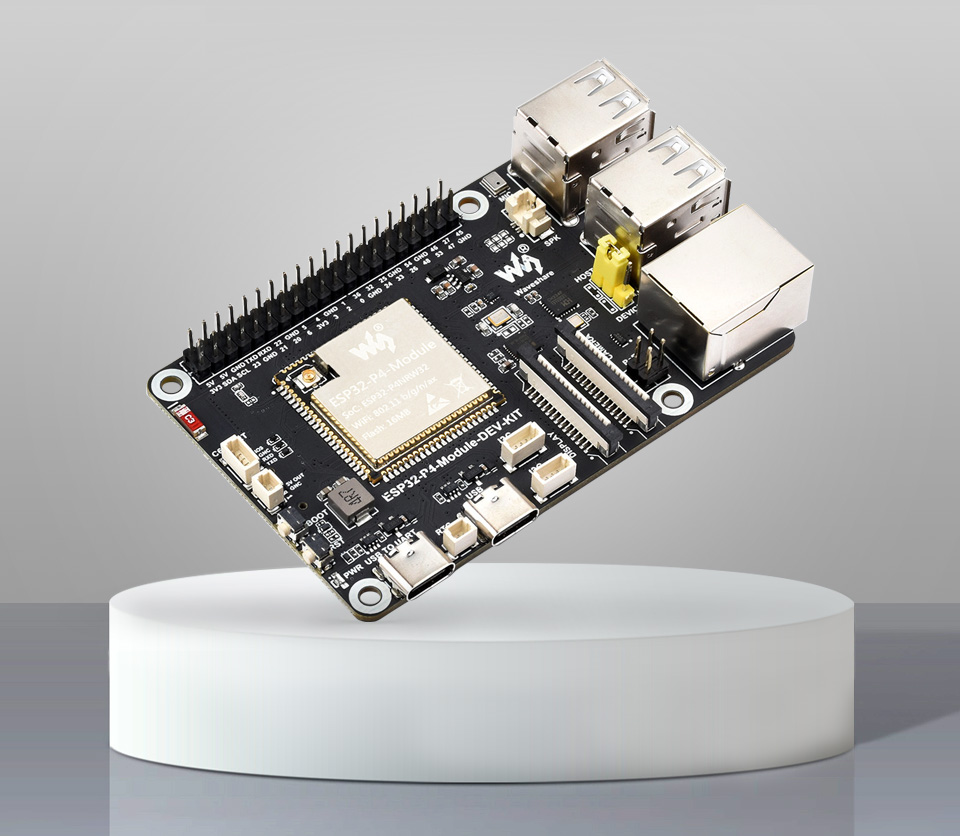

ESP32-P4-Module 开发板

基于 ESP32-P4 和 ESP32-C6 的高性能开发板

丰富的人机交互接口

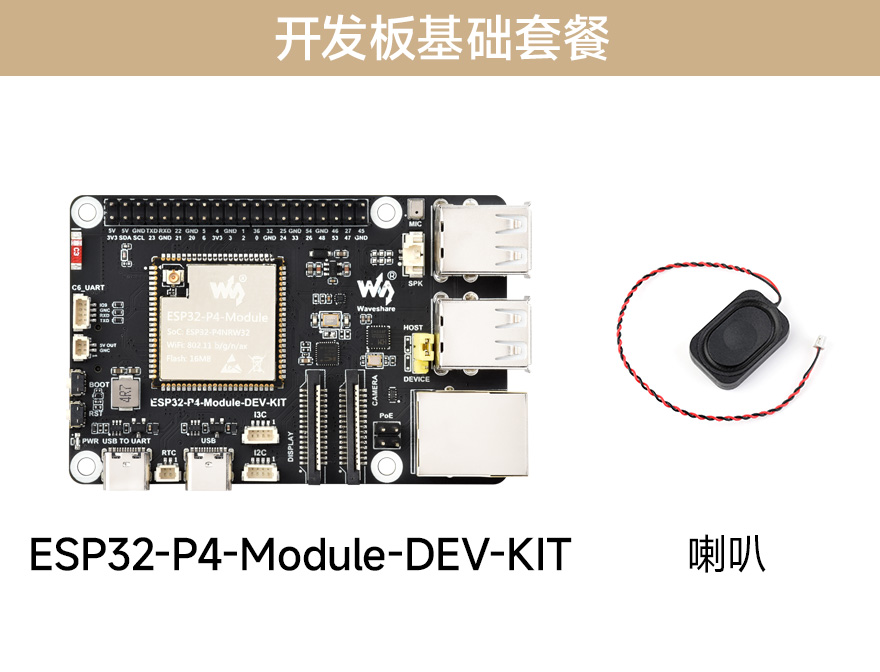

套餐选择

套餐组合搭配示例

DSI 电容触摸屏对比

采用 IPS 全贴合钢化玻璃面板，拥有 178° 广视角
支持十点触摸，画面清晰，视觉体验出色

屏幕型号	7-DSI-TOUCH-A	10.1-DSI-TOUCH-A
分辨率	720 × 1280 (H×V)	800 × 1280 (H×V)
通信接口	MIPI 2-lane
亮度	450cd/m² (支持定制 1000cd/m² 高亮版本)	400cd/m² (支持定制 1000cd/m² 高亮版本)
触摸芯片	GT9271
外形尺寸	120.24 × 189.32 (mm)	147.0 × 239.0 (mm)
显示尺寸	88.0 × 155.0 (mm)	135.96 × 217.18 (mm)
点距	0.12075 × 0.12075(mm)	0.1175 × 0.1088 (mm)
对比度	800:1
工作温度	0℃~60℃

(仅 B、C 套餐带屏幕)

树莓派摄像头 B 型

500 万像素 | 手动对焦

兼容 Raspberry Pi 系列主板

感光芯片	OV5647	CMOS 尺寸	1/4 英寸
像素	500 万	光圈	F2.0
焦距	6mm	对角视场角	60.6°
红外夜视	不支持	对焦方式	手动对焦

图片仅供展示，详细配置以配置清单为准

开发板介绍

本产品是一款基于 ESP32-P4 的多媒体开发板，并集成 ESP32-C6，支持 Wi-Fi 6 和蓝牙 5 无线连接。它提供丰富的人机交互接口，包括 MIPI-CSI (集成图像信号处理器 ISP)、MIPI-DSI、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART、TWAI 等。此外，支持 USB OTG 2.0 HS，预留可扩展 PoE 的 RJ45 以太网接口，并板载 40PIN GPIO 扩展接口，兼容部分树莓派 HAT 扩展板，实现更广泛的应用适配。ESP32-P4 采用 400MHz 双核 RISC-V 处理器，支持最大 32MB PSRAM，具备 USB 2.0、MIPI-CSI/DSI、H.264 编码等外设，满足低成本、高性能、低功耗的多媒体开发需求。此外，ESP32-P4 集成数字签名外设和专用密钥管理单元，确保数据与操作安全。ESP32-P4-Module-DEV-KIT 专为高性能和高安全应用设计，满足嵌入式系统在人机交互、边缘计算、IO 扩展等方面的需求。

主要功能特性：

搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
128KB HP ROM，16KB LP ROM，768KB HP L2MEM，32KB LP SRAM，8KB TCM
强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP)、H264 视频编码器
芯片封装内叠封 32MB PSRAM，模组集成 16MB Nor Flash
板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0 SD 卡槽、麦克风、扬声器端子和 RTC 电池端子等常用外设接口
板上引出 2*20 排针，引出 28 个剩余可编程 GPIO
安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离

高度集成强劲性能

开发板采用 ESP32-P4-Module 模组，内置 ESP32-C6、16MB Nor Flash

支持 Wi-Fi 6 和蓝牙模块

板载 ESP32-C6 芯片，为 ESP32-P4 拓展了 2.4GHz Wi-Fi 6 和
Bluetooth 5/BLE，使用 SDIO 接口协议通信，稳定连接、高效传输

预留 PoE 模块接口

使开发板的供电方式更加灵活

使用 PoE 模块
可实现 PoE 以太网供电

仅一根网线接入 PoE 设备，
即可让 ESP32-P4-Module-DEV-KIT 实现联网和供电

本产品不含 PoE 扩展模块，须另外购买；详细配置请参考配置清单

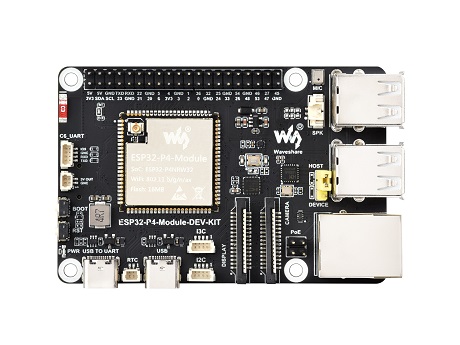

资源简介

ESP32-P4-Module
内置 ESP32-P4NRW32、ESP32-C6、
16MB Nor Flash
显示屏接口
MIPI-2lane
摄像头接口
MIPI-2lane
Type-C UART 接口
可用于供电与程序烧录、调试
RTC 座子
接入可充电的 RTC 电池，
(只支持可充电的 RTC 电池)
Type-C 接口
可用于供电与程序烧录
I2C 接口
I3C 接口
PoE 模块接口
可外接 PoE 模块，使用 PoE 供电
贴片麦克风
喇叭接口
MX1.25 2P 连接器，支持 8Ω 2W 喇叭

Type-A 接口
USB OTG 2.0 High Speed 接口，可通过跳线帽切换功能
USB OTG 功能切换排针
可通过切换 HOST 拓展 USB 口
百兆 RJ45 网口
40PIN 排针
ESP32-C6 贴片天线
SDIO 接口协议，拓展 Wi-Fi 6、Bluetooth 5
ESP32-C6 UART 端子
5V 供电端子
BOOT 按键
上电或者复位时按下，进入下载模式
RST 按键
复位按键
电源指示灯
SD 卡槽
SDIO 3.0 接口协议
