ESP32-S3 以太网开发板

支持 Wi-Fi、蓝牙和以太网通信，可扩展 PoE 供电

板载 Micro SD 卡座、摄像头接口和 Pico 兼容接口

ESP32-S3 以太网开发板主视图 ESP32-S3 以太网开发板卖点图标，包含：ESP32-S3芯片、2.4GHz Wi-Fi、BLE 5 板载天线、摄像头接口、Micro SD 卡槽、RJ45 网口、Pico 兼容接口

产品特性

这是一款基于 ESP32-S3R8 设计的以太网开发板，具备出色的 Wi-Fi 和蓝牙无线连接功能，拥有更可靠且高效的有线以太网连接，且支持 PoE 供电 (仅 PoE 版本)。板载摄像头接口，兼容 OV2640、OV5640 等主流摄像头，方便进行图像和视频采集。开发板还预留了 Pico 兼容接口，支持部分树莓派 Pico 扩展板，并依托其丰富的生态和开源资源，用户可以快速灵活地进行二次开发，可广泛应用于物联网、图像采集、智能家居及人工智能项目。

主要功能特性：

  • 基于 ESP32-S3R8 高性能芯片，配备 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 512KB SRAM 和 384KB ROM，内置 8MB PSRAM 和 16MB Flash
  • 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，内置天线，支持外接天线
  • 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100Mbps 网络连接
  • 支持外接 PoE 模块实现以太网供电功能 (符合 IEEE 802.3af 标准)
  • 板载摄像头接口，兼容 OV2640 和 OV5640 等主流摄像头，适用于图像和视频采集
  • 板载 USB Type-C 接口，支持供电、调试和固件下载，开发更便捷
  • 板载 Micro SD 卡槽，支持外接 SD 卡存储图片和文件
  • 板载 Pico 兼容接口，提供丰富的外设扩展，兼容性强

版本选择

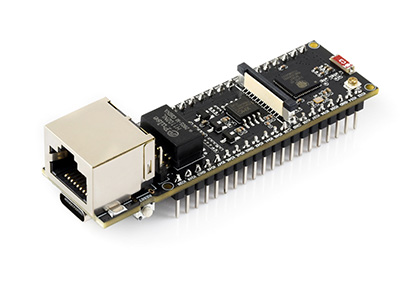

ESP32-S3 以太网开发板ESP32-S3-ETH

ESP32-S3-ETH

(单主板)

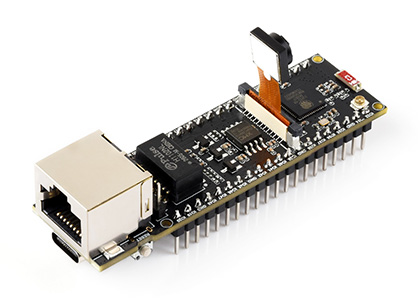

ESP32-S3 以太网开发板接入摄像头模块，ESP32-S3-ETH-CAM-KIT

ESP32-S3-ETH-CAM-KIT

(主板 + OV2640 摄像头)

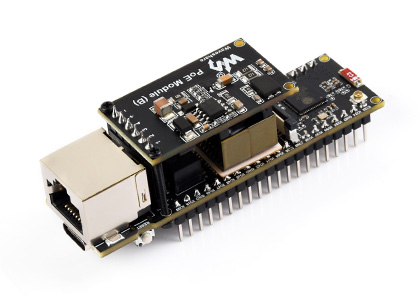

ESP32-S3 以太网开发板接入POE模块，ESP32-S3-POE-ETH

ESP32-S3-POE-ETH

(主板 + PoE 模块)

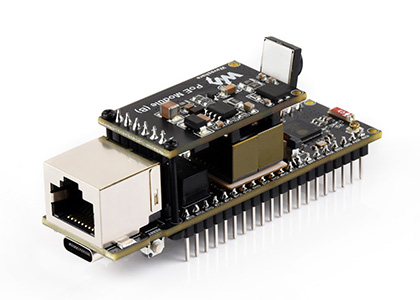

ESP32-S3 以太网开发板接入POE和摄像头模块，ESP32-S3-POE-ETH-CAM-KIT

ESP32-S3-POE-ETH-CAM-KIT

(主板 + PoE 模块 + OV2640 摄像头)

ESP32-S3 专为 AIoT 市场打造

搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，
拥有强大的 AI 运算能力和安全加密机制

ESP32-S3 以太网开发板的芯片ESP32-S3展示

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

ESP32-S3 以太网开发板支持 Wi-Fi 和 BLE 5

开发更简单

集成 Micro SD 卡座、摄像头接口与网口

ESP32-S3 以太网开发板的Micro SD 卡座

Micro SD 卡座

ESP32-S3 以太网开发板的摄像头接口

摄像头接口

ESP32-S3 以太网开发板的网口

网口

灵活的供电方式选择

支持 PoE 及 USB Type-C 接口两种方式供电

ESP32-S3 以太网开发板供电方式选择，选择PoE供电方式

使用 PoE 供电，须选购含 PoE 模块的套餐

支持接入 PoE 模块

仅一根网线接入 PoE 设备即可实现联网和供电

ESP32-S3 以太网开发板支持接入 PoE 设备演示

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

支持 OV2640/0V5640 等
主流摄像头

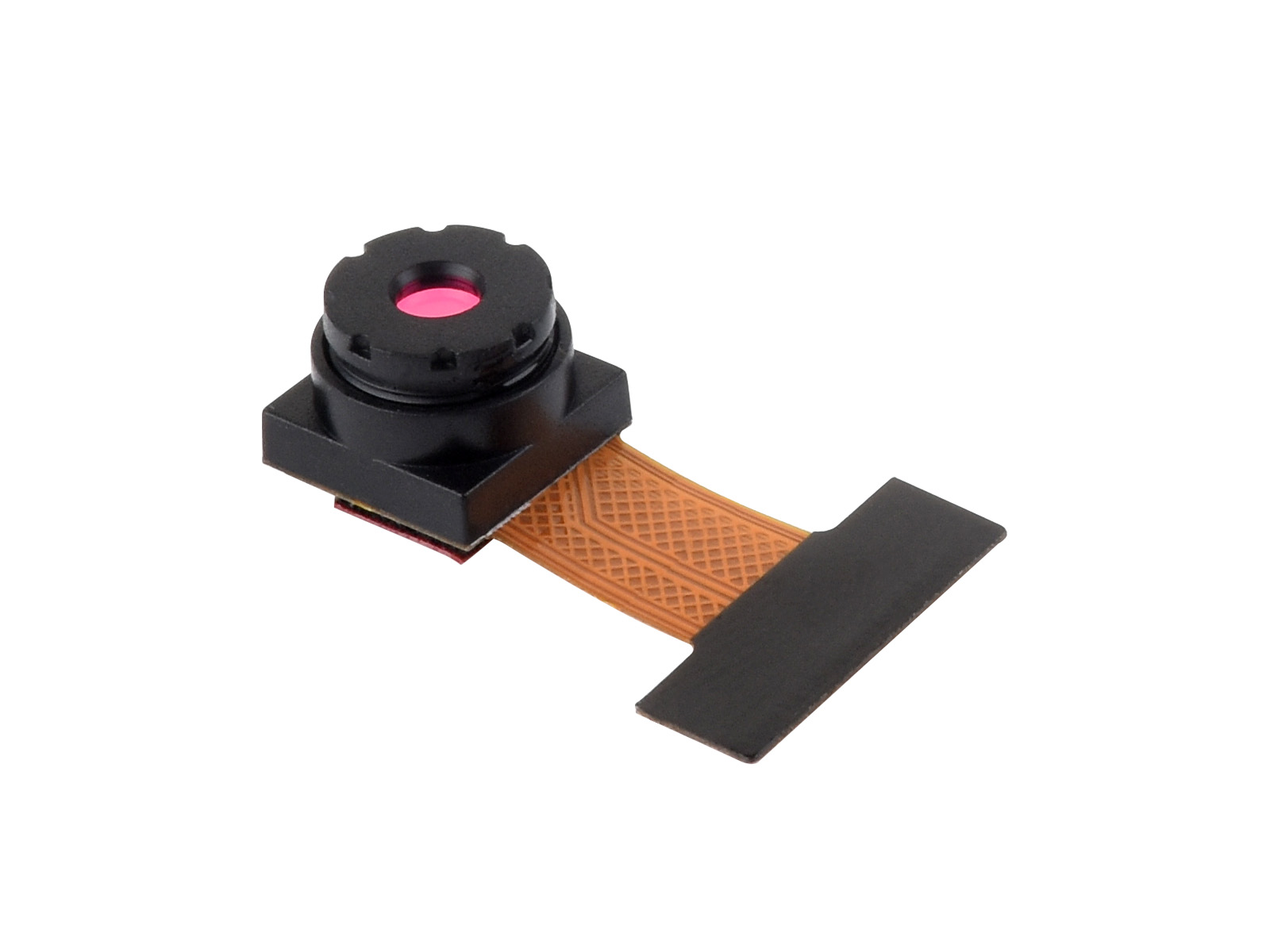

可选配含 OV2640 摄像头的套餐，套餐内摄像头支持 200 万像素，适用于图像采集、视频监控等应用场景，满足多样化需求

ESP32-S3 以太网开发板支持 OV2640/0V5640 等主流摄像头

资源简介

ESP32-S3 以太网开发板资源简介
  1. ESP32-S3R8

    双核处理器，高达 240MHz 的运行频率

  2. W25Q128

    16MB Flash，用于储存程序和数据

  3. W5500

    网口芯片

  4. H1102NLT

    网络变压器

  5. JW5060

    稳压芯片

  6. USB Type-C 接口

    可用于下载程序和供电

  7. 以太网接口

    RJ45 10/100M 自适应网口

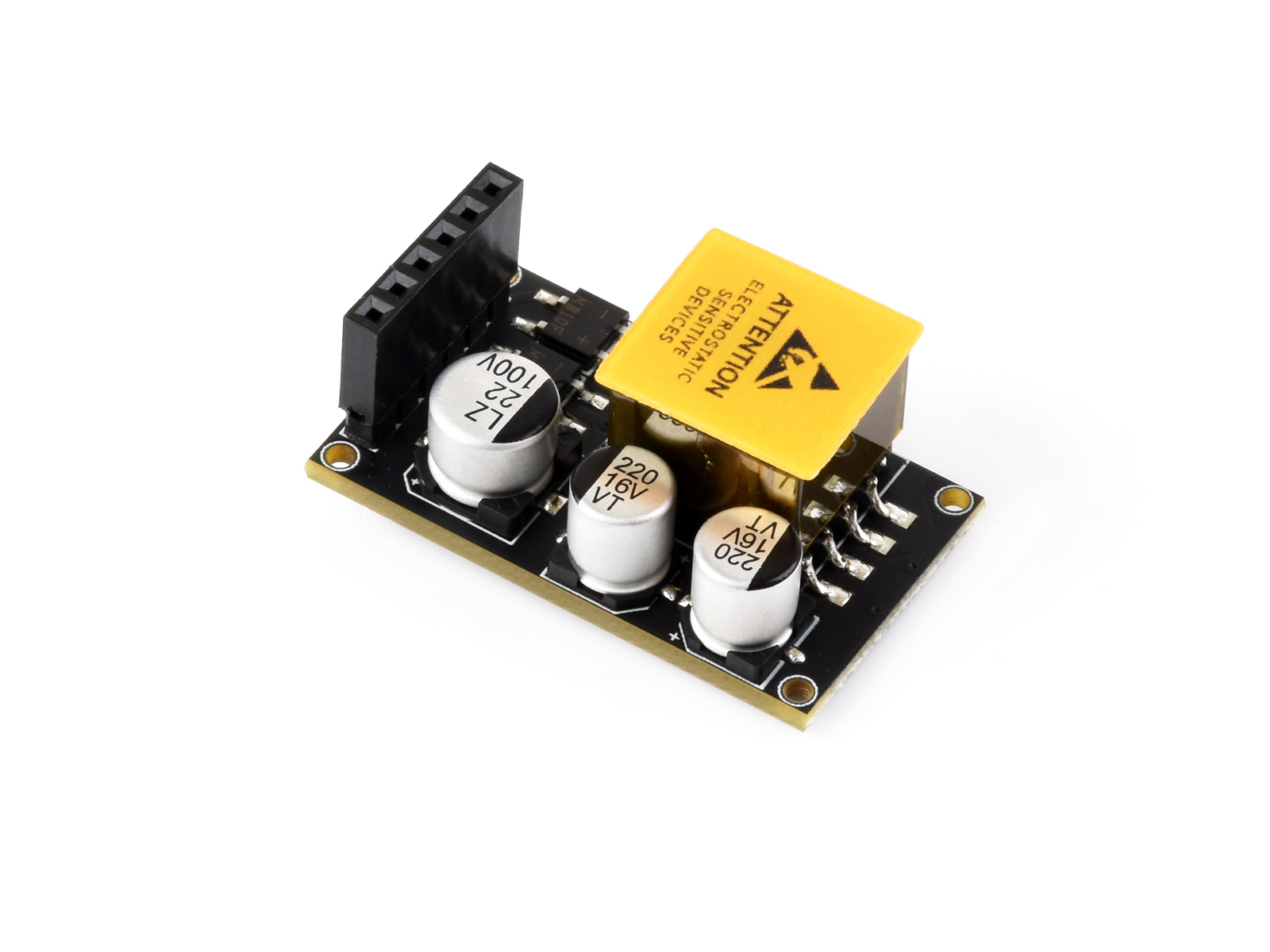

  1. PoE 接口

    可外接 PoE 模块

  2. 摄像头接口

    可兼容 OV2640/OV5640 等摄像头

  3. IPEX 1 代天线接口

    预留接口，须改焊电阻使能

  4. 陶瓷天线

    默认使能，可改焊设置为 IPEX 外接天线

  5. Micro SD 卡槽

  6. BOOT 按键

  7. ACT 指示灯

  8. LINK 指示灯

  9. RESET 按键

接口定义

板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板
兼容性和扩展性强

ESP32-S3 以太网开发板接口定义

使用示例

ESP32-S3 以太网开发板使用示例展示，接入网线

产品尺寸

ESP32-S3 以太网开发板产品尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-ETH

配置清单

  1. ESP32-S3-ETH × 1
  2. PoE 模块 × 1
  3. OV2640 摄像头 × 1
  4. 圆头螺丝+螺母 × 2
  5. 40PIN 黑色直排针 × 1
