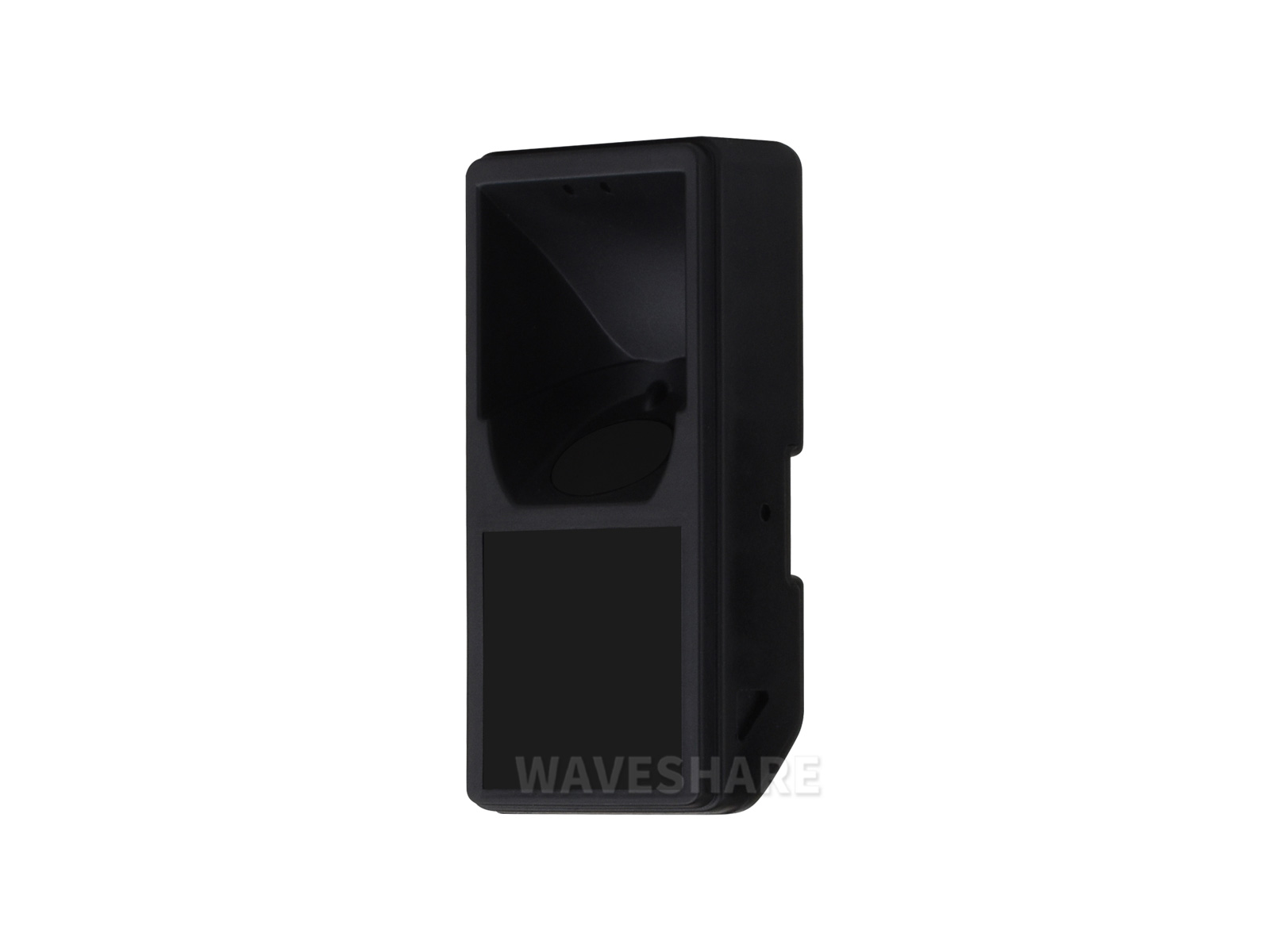

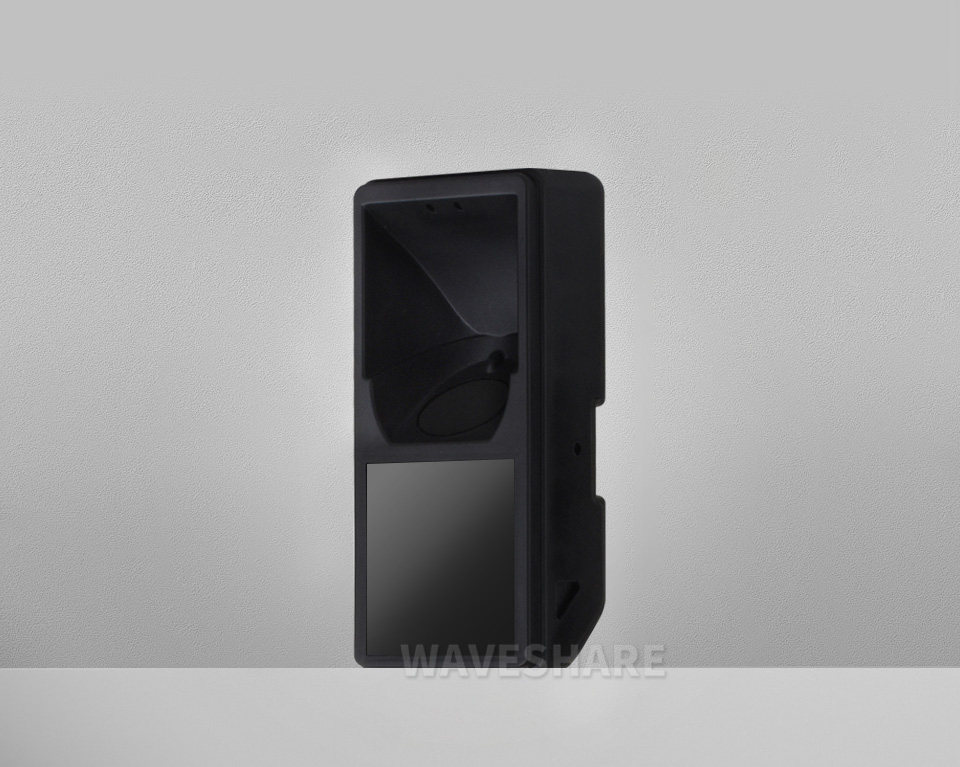

一体式薄型指静脉模组
采用高性能 Cortex 内核的主控
识别快、稳定性强、功耗低
产品特性
这是一款高精度集成化的指静脉模组。模组搭载 32 位 ARM Cortex-M4F 内核，工作主频高达 144MHz，支持浮点型算法运算和 DSP 指令集。模组采用全封闭式设计方式，除接线端子外无其他外露器件，防水等级达到 IP56。模块端口支持兼容指纹行业标准设计，且具备自适应性，让用户应用与开发无缝对接。适用于直板式智能锁、滑盖智能锁、嵌入式锁、玻璃门锁、公寓出租屋锁、各类小型智能柜、简易门禁等产品的应用。
- 直板式智能锁薄型指静脉模组，安装厚度为 13.5mm
- 高精密集成化单板电路一体设计方案，内部无任何接插件，设计可靠性高
- 基于 SOC 的单片机系统架构，具备高运算效率的指静脉算法内核引擎，数据支持国密二级加密认证资质
- 模组待机功耗小于 2uA，工作功耗小于 43.0mA，上电响应小于 20ms，是行业内能效优化方面表现出色的产品之一
- 模组采用全封闭式设计方式，除接线端子外无任何外露器件，防水等级达到 IP56，具备工业级别的三防标准，外露部分的结构防水等级高达 IP66
- 指静脉模组端口兼容指纹行业标准设计，应用开发无缝对接
- 模组算法具备自适应性，同时支持兼容指纹协议和私有协议
- 抗干扰能力强，支持 30000LUX 以下环境使用

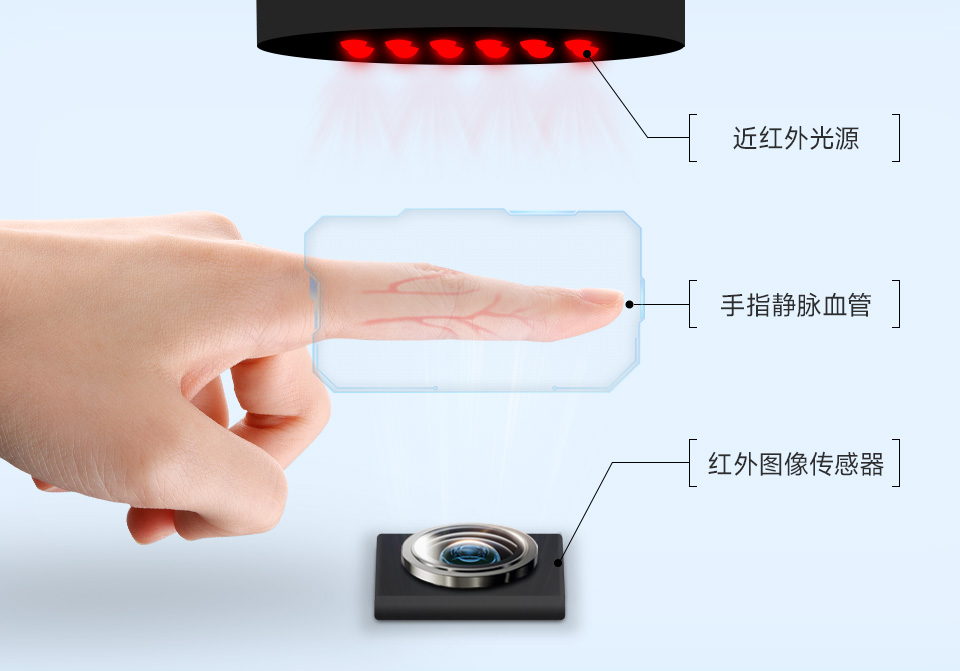

指静脉识别
区别于指纹模块读取指纹图像，指静脉模块利用红外成像原理，采集手指内部静脉血管分布图像，获取特征值进行活体识别。对于指纹不清晰或者缺失的用户，指静脉模组是一个不错的选择。
产品参数
| SOC | 144MHZ 32位 ARM Cortex-M4F 微处理器 |
|---|---|
| 用户容量 | 100 ID |
| 识别速度 | < 1s |
| 比对方式 | 1:1 或 1:N |
| 静脉模板数据 | 单模板 ≤ 1K 字节 |
| 认假率（FAR） | ＜ 0.0001%（高安全等级时） |
| 拒真率（FRR） | 0.01%（较高安全等级时） |
| 通信接口 | USB：自适应 USB 免驱（Windows） |
| UART：3.3V TTL，默认波特率：57600bps | |
| 工作电压 | 3.3V (±3%) |
| 工作电流 | 43.0mA |
| 休眠电流 | ≤ 2uA |
| 产品尺寸 | 59.0 × 26.0 × 15.0 (mm) |
| 外壳材质 | ABS + PC |
| 防火等级 | UL94-5VB |
| 防水等级 | IP56（除端口部分） |
使用注意事项
- 在长时间使用后，采集窗表面可能会堆积较厚灰尘影响指静脉识别效果，应定期对设备进行清洁
- 可用棉签沾少量酒精擦拭采集窗，无条件的情况下可以使用高浓度白酒，切勿使用洗板水、电白油等液体擦拭
- 采集窗应避免尖锐物体冲击
- 避免在雨淋、阳光直射、强磁强电环境下使用
- 严禁金属物、导电物质接触或靠近采集窗口表面，避免物理伤害

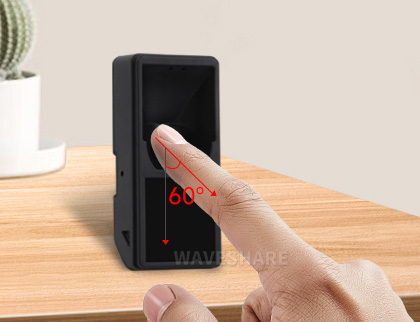

正确放置
手指平行轻放到采集窗
左右两指分开
错误放置
接线说明

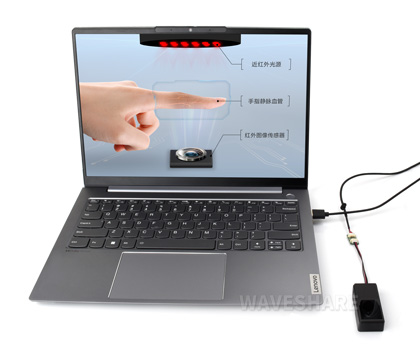

USB
(使用转接板和 USB 线连接到 PC)
UART
（使用串口排线直接连接到主板）
图片仅供展示，本产品不含以上主板或主机
产品尺寸
