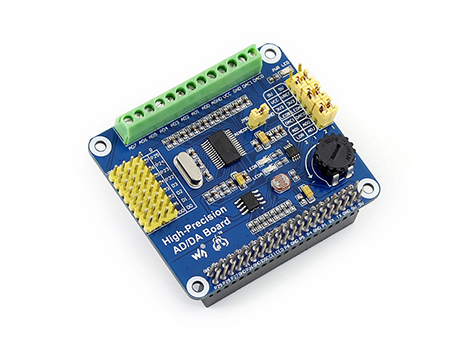

树莓派高精度AD/DA扩展板

树莓派 高精度AD/DA扩展板

适用于Raspberry Pi系列主板和Jetson Nano

我的特性


  • 板载ADS1256芯片，8通道24位高精度ADC(4通道差分输入)，30ksps采样速率
  • 板载DAC8552芯片，2通道16位高精度DAC
  • 板载排针封装输入接口，可接入模拟信号，方便接入各种模拟传感器模块
  • 板载AD/DA输入输出接口，可接入模拟信号及数字信号，方便在各种场合使用
  • 自带AD/DA检测电路，方便观察实验现象

我主要做什么？


Raspberry Pi GPIO接口没有AD/DA功能，如果你要用到高精度的AD/DA，那我将是不错的选择

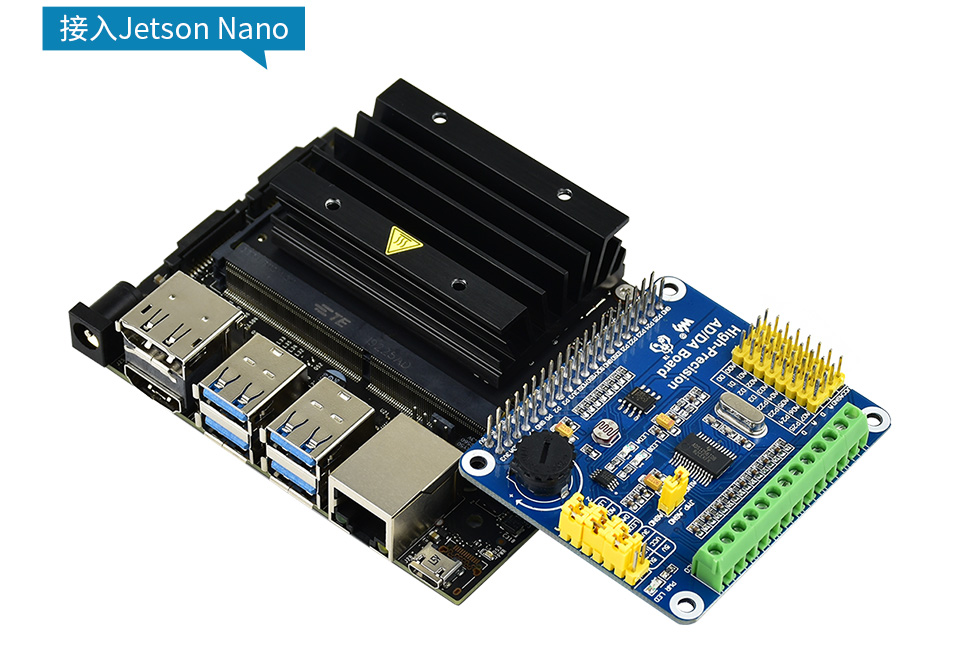

树莓派高精度AD/DA扩展板接入Raspberry Pi图示 树莓派高精度AD/DA扩展板接入Jetson Nano图示

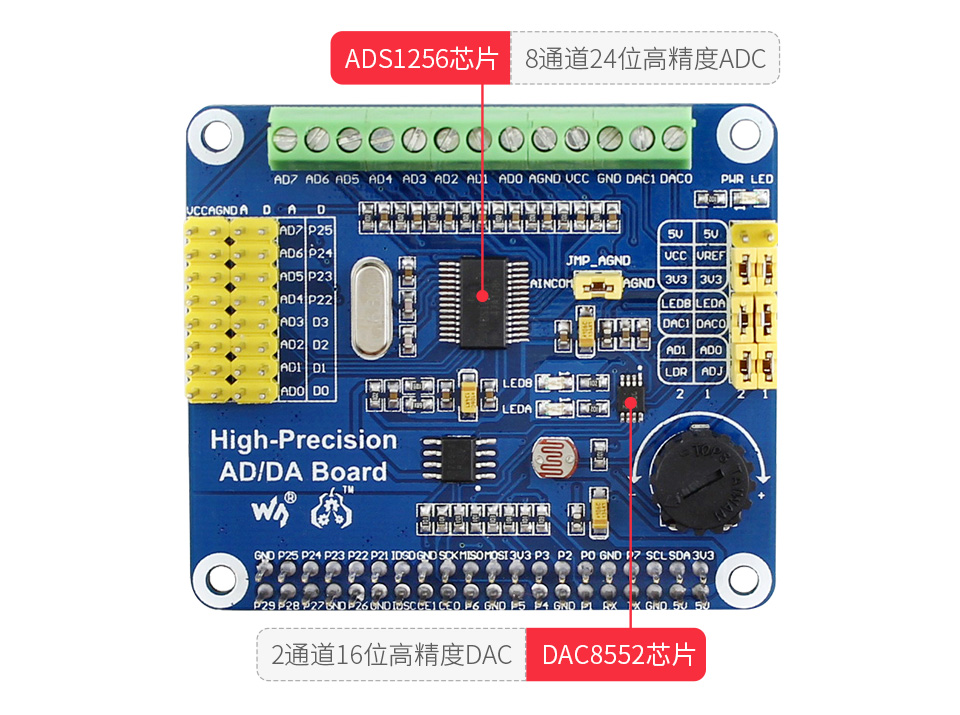

板载ADS1256、DAC8552芯片

树莓派高精度AD/DA扩展板板载ADS1256、DAC8552芯片

板载排针输入接口


方便接入各种模拟传感器模块（兼容微雪传感器接口标准）

树莓派高精度AD/DA扩展板板载排针输入接口

板载接线端子输入输出接口


可接入模拟信号及数字信号，方便在各种场合使用

树莓派高精度AD/DA扩展板板载接线端子输入输出接口

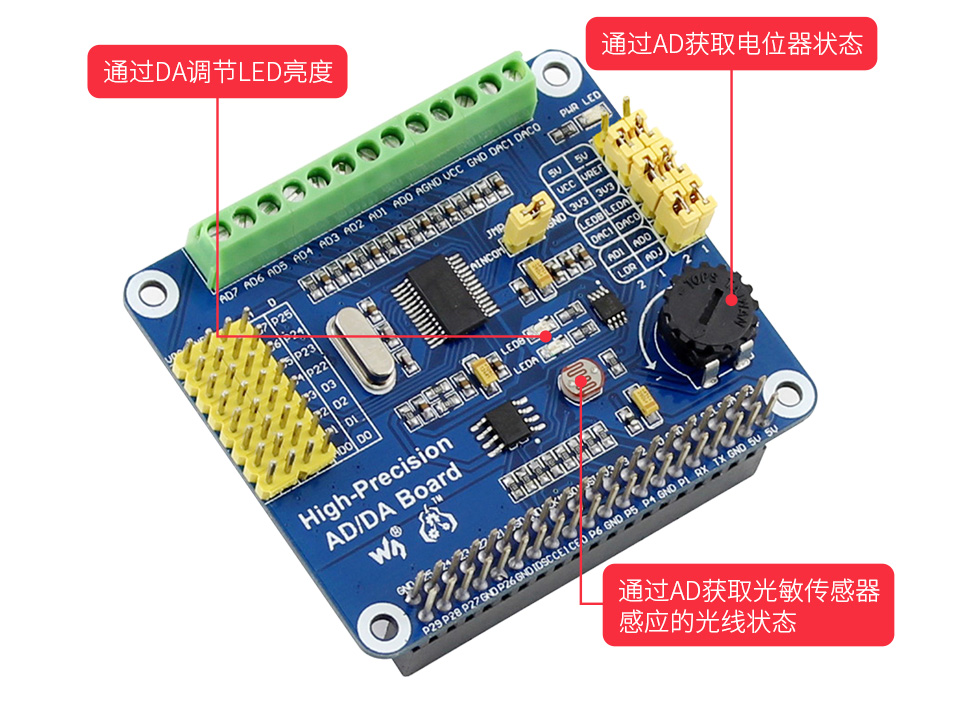

自带AD/DA检测电路


方便观察实验现象

树莓派高精度AD/DA扩展板自带AD/DA检测电路


资源简介

树莓派高精度AD/DA扩展板资源简介

扩展接口

  1. Raspberry Pi GPIO接口
    • 方便接入树莓派
  2. AD/DA输入输出接口(接线端子)
    • 方便在各种场合使用
  3. AD输入接口(排针)
    • 方便接入各种传感器模块（兼容微雪
      传感器接口标准）

跳线设置

  1. ADC测试跳线
  2. DAC测试跳线
  3. 电源配置跳线
  4. ADC参考地设置
    • AD单端输入时，AINCOM为参考端
      可接地或外部参考电平

器件介绍

  1. 7.68M晶振
  2. LM285-2.5
    • 提供ADC芯片工作基准电压
  3. 光敏电阻
  4. LED输出指示灯
  5. 10K电位器
  6. DAC8552
    • 16位高精度DAC，2通道输出
  7. PWR LED
    • 电源指示灯
  8. ADS1256
    • 24位高精度ADC，8通道（4通道差分输入）

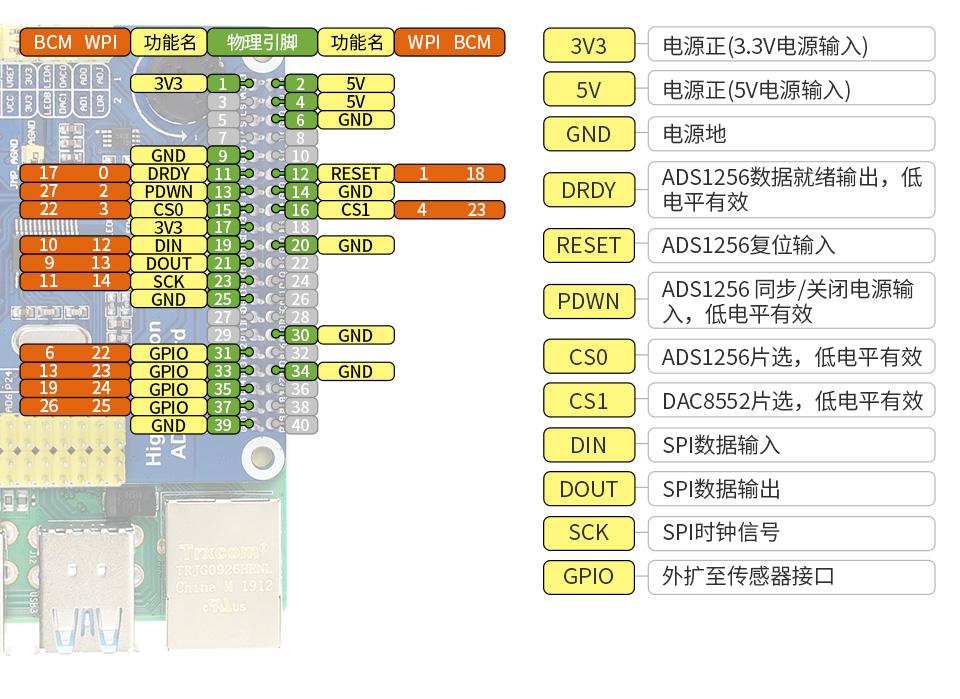

接口定义

树莓派高精度AD/DA扩展板接口定义

外形尺寸

树莓派高精度AD/DA扩展板外形尺寸

资料及服务

微雪电子资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 原理图
  • 演示视频
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/High-Precision_AD/DA_Board

配置清单



  1. High-Precision AD/DA Board × 1
  2. RPi铜柱包(2PCS套) × 1
注意：本产品不包括示意图中的模块、配件，如有需要，请另行购买。

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
