产品简介
| 产品用途 | 编程座、测试座，对QFP80的IC芯片进行烧写、测试 |
|---|---|
| 适用封装 | QFP80、PQFP80、TQFP80，引脚间距0.5mm |
| 特点 | 底部引出引脚为不规则排列 |
规格尺寸
QFP80 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 | 引脚间距 | 引脚数 | 适用IC尺寸 (参考) | 外型尺寸 (参考) | |||
|---|---|---|---|---|---|---|---|
| 本体 A x B |
含引脚 C x D |
钳位宽度 E |
1/2 IC 高度 F |
G x H | |||
| IC51-0804-808-14 | 0.5 | 80 | 12 × 12 | 14 × 14 | 13.3 | - | 34.0 × 42.5 |
 示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
|||||||
产品图片

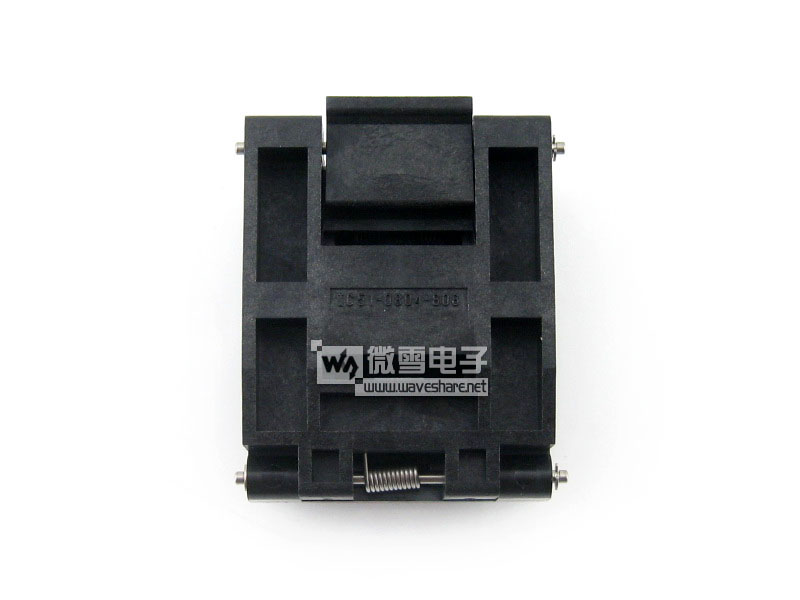

QFP80 编程座/测试座实物图片：
