JETSON-NANO-DEV-KIT人工智能开发板 B01替代方案

兼容 Jetson Nano Module 和 Jetson Xavier NX 核心板
价格
原价
型号
JETSON-NANO-DEV-KIT-A
SKU
21659
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

JETSON-NANO-DEV-KIT

B01 扩展板替代方案

Jetson Nano 扩展板

提供了与 Jetson Nano Developer Kit (B01) (以下均称 B01 官方套件)几乎一模一样的外设接口、大小及厚度,核心板升级更方便。可借助其运行核心板,从而实现图像分类、目标检测、分割、语音处理等功能,并应用到各种人工智能项目当中。

外观对比

Jetson Nano 扩展板对比
B01 官方套件

Jetson Nano 扩展板对比
JETSON-NANO-DEV-KIT

几乎一模一样,可兼容 B01 官方套件的扩展板以及对应的外壳

默认配置对比

Jetson Nano 扩展板对比
B01 官方套件

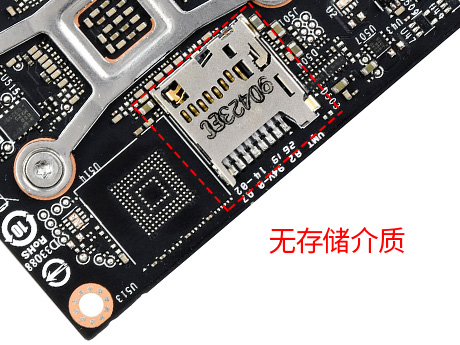

搭配的 Nano 核心板无存储介质,需要另外购买 micro SD 卡接入,作为系统启动盘

Jetson Nano 扩展板对比
JETSON-NANO-DEV-KIT

Nano 核心板自带 16GB eMMC,读写稳定,无需外接 micro SD 卡作为系统启动盘,足够安装系统镜像并满足一般的开发和学习要求

储存容量对比

Jetson Nano 扩展板对比
B01 官方套件

官方公版使用足够大容量的 TF 卡烧录系统作为系统盘使用

Jetson Nano 扩展板对比
JETSON-NANO-DEV-KIT

赠送 64GB mirco SD 卡 1 张 (活动送,送完为止),无需另购,满足复杂开发项目的储存容量

扩展卡接口对比

Jetson Nano 扩展板对比
B01 官方套件

扩展板上无扩展卡接口,需要搭配带有 micro SD 接口的 Nano 核心板

Jetson Nano 扩展板对比
JETSON-NANO-DEV-KIT

支持 micro SD 卡,若要使用此功能,需要修改设备树文件,对刚入门的用户有一定难度。可以作为内存扩展或启动盘使用

参数对比

产品 B01 官方套件 JETSON-NANO-DEV-KIT
GPU 128-core Maxwell
CPU Quad-core ARM A57 @ 1.43 GHz
内存 4 GB 64-bit LPDDR4 25.6 GB/s
存储 micro SD卡
(须另购)
16GB eMMC + 64GB micro SD 卡
视频编码 250 MP/s
1x 4K @ 30 [HEVC]
2x 1080p @ 60 [HEVC]
4x 1080p @ 30 [HEVC]
视频解码 500 MP/s
1x 4K @ 60 [HEVC]
2x 4K @ 30 [HEVC]
4x 1080p @ 60 [HEVC]
8x 1080p @ 30 [HEVC]
摄像头 2x MIPI CSI-2 D-PHY lanes
联网 千兆以太网,M.2 Key E 接口外扩
显示 HDMI 和 DP 显示接口
USB 4x USB 3.2 Gen 1,USB 2.0 micro-B
扩展接口 GPIO,I2C,I2S,SPI,UART
尺寸 100 × 80 × 29mm
其他 260-pin 连接器

基于 Jetson Nano Module

Jetson Nano Module 扩展板,Jetson Xavier NX 扩展板

玩转双目视觉

支持 2 路 CSI 摄像头,非常适合用于双目视差算法测距、人脸识别、活体检测、录制 VR 视频等需要双目视觉的应用

Jetson Nano 双目视,Jetson Nano 扩展板接入双目摄像头

4K 双屏输出

支持 DisplayPort 接口和 HDMI 高清接口

Jetson Nano 扩展板双屏输出

四路 USB 3.2 Gen 1
高速接口

可接入更多更丰富的外设,USB 3.2 Gen 1 高速传输
不再担心接口不够用

Jetson Nano 扩展板

图片仅供展示,详细配置请参考配置清单

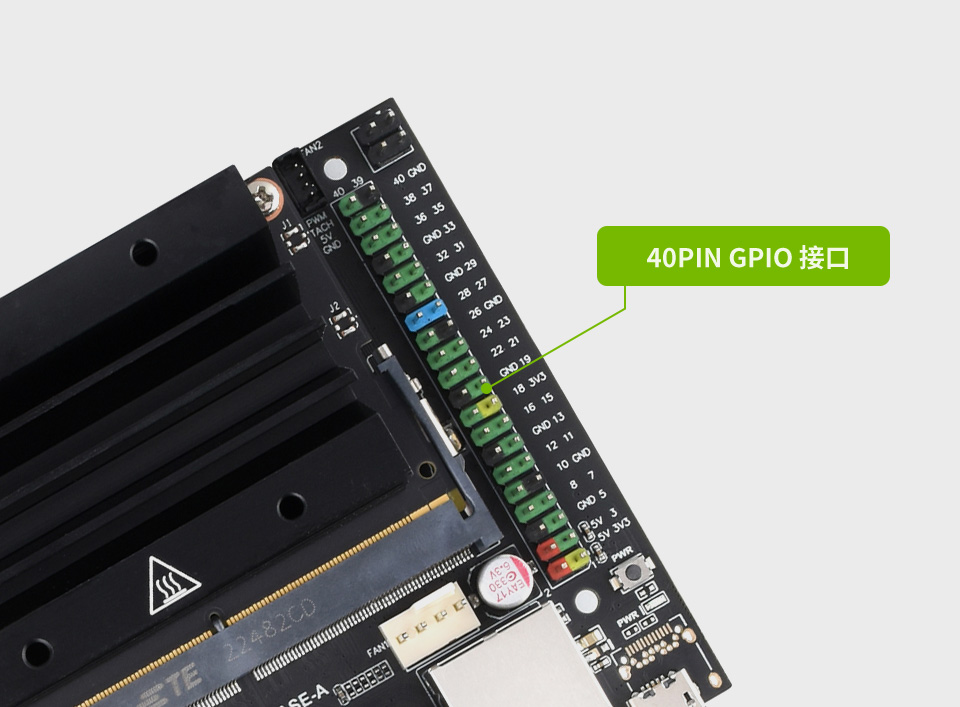

彩色 40PIN GPIO 接口

清晰的引脚功能丝印,颜色区分,功能一目了然

Jetson Nano 扩展板

资源简介

Jetson Nano 扩展板接口说明
  1. 模组卡座
  2. micro SD 卡接口

  3. M.2 Key E 接口

  4. 1.25mm 风扇接口

  5. PoE 管脚

    不带 PoE 模块

  6. 40PIN GPIO 扩展接口
  7. 2.54mm 风扇接口

  8. micro USB 接口

    可用于 5V 电源输入或者 USB 数据传输

  1. 千兆以太网端口

    10/100/1000Base-T 自适应,接入 PoE 模块可支持 PoE 供电

  2. 4 路 USB 3.2 Gen 1 接口
  3. HDMI 高清接口
  4. DisplayPort 接口
  5. DC 电源接口

    可用于 5V 电源输入

  6. 2 路 MIPI CSI 摄像头接口
  7. 12PIN 功能引脚
  8. PWR 按键

    电源引脚,需配合功能引脚使用

产品尺寸

Jetson Nano 扩展板尺寸

非套餐选择

Jetson Nano 扩展板
Jetson Nano 扩展板

裸板,可接入 Jetson Nano Module

Jetson Nano 扩展板
JETSON-NANO-DEV-KIT

包含 Jetson Nano Module 核心板、Jetson Nano 扩展板、64GB micro SD 卡 (活动送,送完为止),读卡器 (活动送,送完为止),以及官方正品散热片

套餐选择

套餐版本 A B C D E F G
JETSON-NANO-DEV-KIT
必要的配件:
(USB 线、散热风扇、约 1.5 米网线、5V 4A 电源)
AC8265 双模网卡
800 万像素 IMX219 摄像头
7 英寸电容触摸屏
800 万像素 IMX219 双目摄像头
金属外壳
透明亚克力外壳
铝合金外壳
Jetson Nano 扩展板
套餐 A —— 无线网卡套餐

搭配免驱动 5G(867 Mbps)/ 2.4G(300 Mbps)无线网卡,支持蓝牙和 WiFi 双模式,6DB 高增益双天线使穿透力得到有效的提升,数据传输更广更流畅,适合移动联网场景应用。注意,仅 Jetson Nano 系统免驱动。

Jetson Nano 扩展板

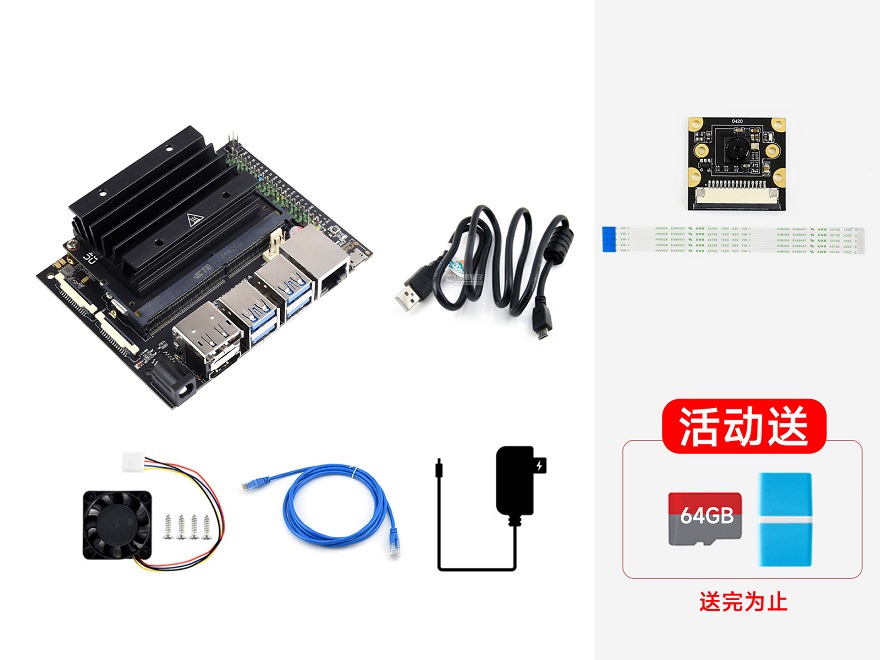

套餐 B —— 单目视觉套餐

如果你想玩转人脸识别、道路标识线识别和车牌识别等 AI 智能应用,那么本套餐非常适合你,搭配 800 万像素(3280 × 2464)高清摄像头,在各种应用场景下使用都能游刃有余。

Jetson Nano 扩展板
套餐 C —— 显示屏套餐

若单目视觉套餐不能满足要求,那本款搭配了 7 英寸 IPS 触摸屏的套餐无疑是更好的选择,1024 × 600 像素屏幕可以实时的显示摄像头拍下来的图像,如果你是作为初学者,还可以拥有一个图形化操作系统的帮助,一举两得,nice!

Jetson Nano 扩展板
套餐 D —— 双目视觉套餐

除了可实现常规单目摄像头的人脸识别、道路标识线识别和车牌识别等 AI 智能应用,双目摄像头可以实现单目摄像头不能实现的效果,如:双目视差算法测距、立体视觉、深度视觉、录制 VR 视频等需要双目视觉应用,本套餐搭配 800 万像素(3280 × 2464,每路)IMX219 摄像头,在基本的摄像头功能基础上,还拥有陀螺仪、加速度计、和磁力计等额外功能,还不错吧?!

Jetson Nano 扩展板

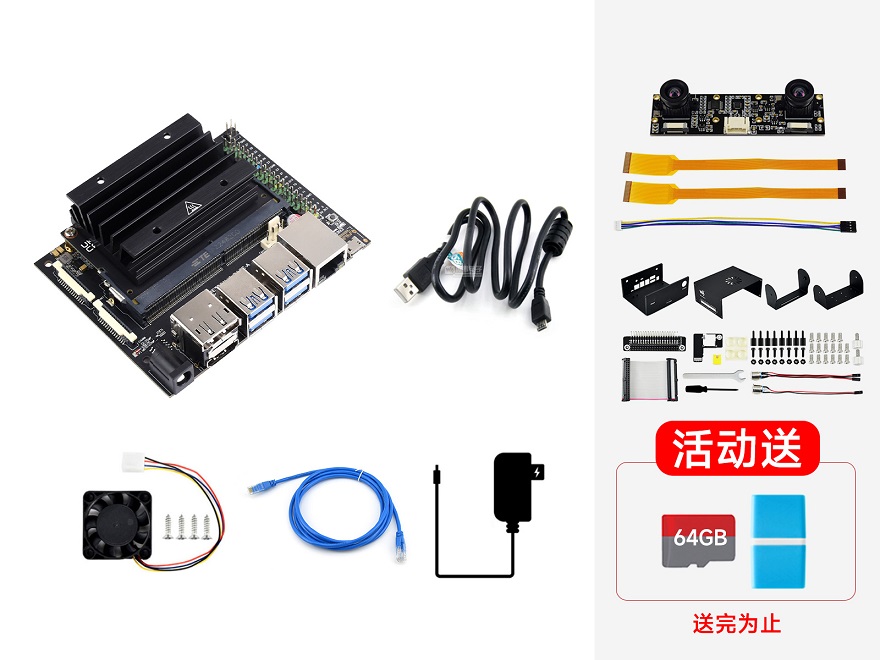

套餐 E —— 双目视觉整机套餐

在双目视觉套餐的基础上增加一个铝合金外壳,把无处安放的配件整合到一个迷你的小箱子当中是相当不错的选择,180 度角度旋转的摄像头支架是其一大特色,外壳整体坚固、防尘、美观,在散热能力上也有不错的表现。

Jetson Nano 扩展板
套餐 F —— 亚克力外壳套餐

给心爱的主机装上一个亚克力外壳,相比铝合金外壳,亚克力材质使用起来比较轻盈和简洁,可起到基本的保护作用。

Jetson Nano 扩展板
套餐 G —— 专用铝合金外壳套餐

在套餐 A 的基础上,再搭配 Jetson Nano 专用铝合金外壳,除了能起到更好的保护效果,专用铝合金外壳还预留了更多散热孔,散热和保护一举两得。

资料及服务

配置清单

  1. JETSON-NANO-DEV-KIT × 1
  2. AC8265 双模网卡 × 1
  3. 风扇 × 1
  4. USB 线 (约 1.2 米) × 1
  1. 网线 (约 1.5 米) × 1
  2. 64GB micro SD 卡 (活动送,送完为止) × 1
  3. 读卡器 (活动送,送完为止) × 1
  4. 5V 4A 电源 × 1
