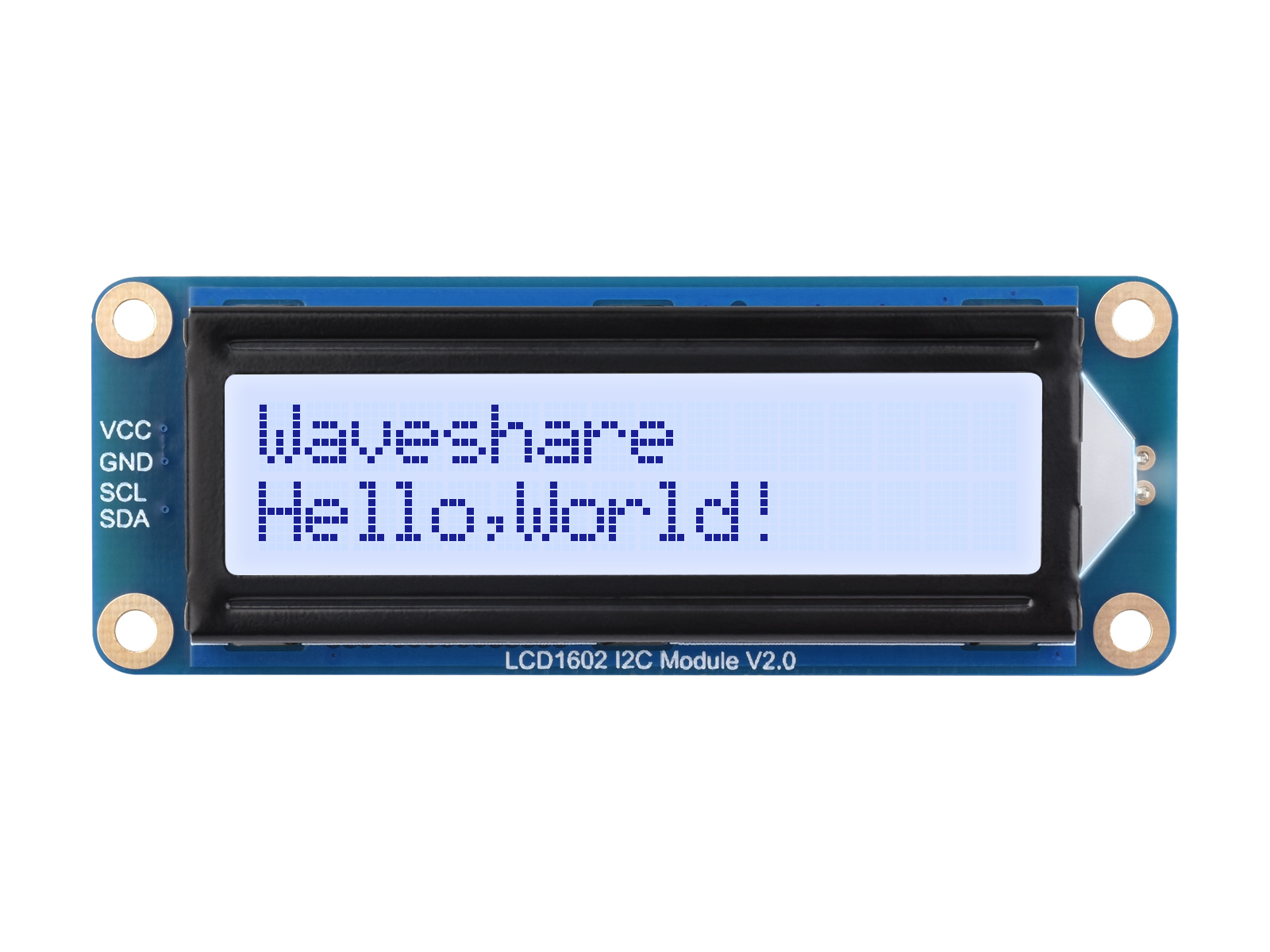

LCD1602 灰底黑字背光液晶屏 32 个字符 LCD 显示屏 3.3V/5V

LCD1602 灰底黑字背光液晶屏 32 个字符 LCD 显示屏 3.3V/5V

I2C接口，板载 AiP31068 LCD 驱动芯片和 SN3193 背光驱动芯片

价格

原价

型号

LCD1602 I2C Module (Gray)

SKU

30495

品牌

Waveshare

版本选择

蓝底白字灰底黑字绿底黑字

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

LCD1602 I2C 液晶屏

I2C 接口通信，兼容 3.3V / 5V 电平，背光可调

支持 Raspberry Pi / Pi Pico、Jetson Nano、ESP32 和 Arduino 等

LCD1602 蓝绿灰三色彩色背光液晶屏

显示字符 16 × 2
通信接口 I2C
显示面板字符型液晶屏

显示效果三色可选
LCD 控制器 AiP31068
LED 控制器 SN3193

版本选择

LCD1602 蓝色彩色背光液晶屏

蓝底白字

LCD1602 灰色彩色背光液晶屏

灰底黑字

LCD1602 绿色彩色背光液晶屏

绿底黑字

产品特点

采用字符型液晶屏 LCD1602
I2C 控制接口，仅需两根信号线，节省引脚资源
兼容 3.3V / 5V 工作电平
板载 AiP31068 LCD 驱动芯片和 SN3193 背光驱动芯片
提供完善的配套资料手册 (Raspberry / Jetson Nano / ESP32 / Arduino 等示例程序)

产品参数

通信接口	I2C	LCD 控制器	AiP31068
工作电压	3.3V ~ 5V	LED 控制器	SN3193
显示面板	字符型液晶屏	工作温度	-20℃ ~ +70℃
显示字符	16 × 2	显示尺寸	64.5 × 16.0 (mm)
背光	可调背光	外形尺寸	87.0 × 32.0 × 13.0 (mm)

适用于多种编程平台

提供 Raspberry Pi、Pico、Jetson Nano、ESP32、Arduino、STM32
示例程序和使用手册，开发集成更方便，扩展性更强

树莓派5主板、树莓派 pico 主板、Jetson Nano主板、ESP32、Arduino 兼容板和STM32并列展示

I2C 控制接口

I2C 控制接口，仅需两根信号线，节省引脚资源

LCD1602 彩色背光液晶屏背面电路板

VCC	电源正 (3.3V ~ 5V 电源输入)
GND	电源地
SCL	I2C 时钟线
SDA	I2C 数据线

使用示例

LCD1602 彩色背光液晶屏接入树莓派5主板效果展示

图片仅供展示，本产品不含树莓派 5 主板

产品展示

LCD1602 I2C Module (Blue)

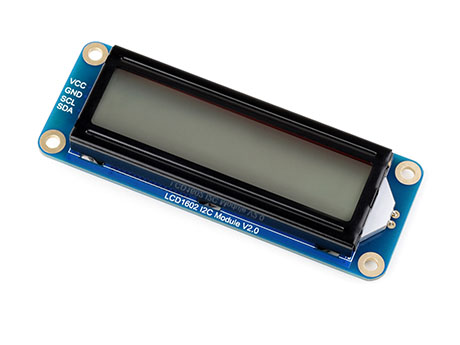

LCD1602 I2C Module (Gray)

LCD1602 I2C Module (Green)

产品尺寸

LCD1602 彩色背光液晶屏尺寸

LCD1602 选型表

型号	通信接口	LCD 控制器	背光颜色		字体颜色	工作电压
LCD1602 I2C Module	I2C	AiP31068	蓝色	背光不可调	白色	3.3V ~ 5V
LCD1602 I2C Module (Blue)			蓝色	SN3193 (背光可调)	白色
LCD1602 I2C Module (Gray)			灰色		黑色
LCD1602 I2C Module (Green)			黄绿		黑色
LCD1602 RGB Module			PCA9633（颜色可调）		跟随背光改变
