LCD1602 蓝底白字背光液晶屏 32个字符 LCD显示屏 3.3V/5V

LCD1602 蓝底白字背光液晶屏 32个字符 LCD显示屏 3.3V/5V

字符型液晶屏，I2C 接口通信

价格

原价

型号

LCD1602 I2C Module

SKU

23991

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

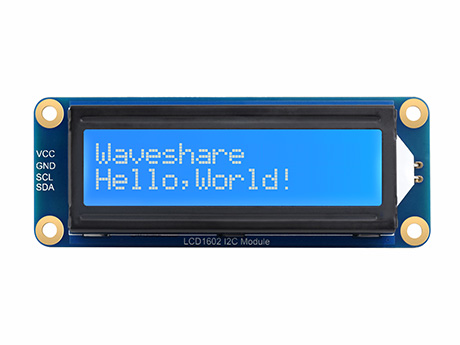

LCD1602 I2C 液晶屏

蓝底白字，I2C 接口通信，兼容 3.3V/5V 电平

支持 Raspberry Pi / Pi Pico、Jetson Nano、ESP32 和 Arduino 等

LCD1602 彩色背光液晶屏

显示字符 16 × 2
通信接口 I2C
显示面板字符型液晶屏
显示效果蓝底白字
LCD 控制器 AiP31068

产品特点

• 采用字符型液晶屏 LCD1602
• I2C 控制接口，仅需两根信号线，节省引脚资源
• 兼容 3.3V/5V 工作电平
• 提供完善的配套资料手册 (Raspberry/Jetson Nano/ESP32/Arduino 等
示例程序)

产品参数

通信接口	I2C	LCD 控制器	AiP31068
工作电压	3.3 ~ 5V	工作温度	-20 ~ +70℃
显示面板	字符型液晶屏	显示尺寸	64.5 × 16.0mm
显示字符	16 × 2	外形尺寸	87.0 × 32.0 × 13.0mm

适用于多种编程平台

提供 Raspberry/Pi Pico/Jetson Nano/ESP32/Arduino/STM32 示例程序和使用手册，开发集成更方便，扩展性强

LCD1602 彩色背光液晶屏引脚排列介绍

I2C 控制接口

I2C 控制接口，仅需两根信号线，节省引脚资源

LCD1602 彩色背光液晶屏引脚排列介绍

VCC	电源正 (3.3V ~ 5V 电源输入)
GND	电源地
SCL	I2C 时钟线
SDA	I2C 数据线

使用示例

LCD1602 彩色背光液晶屏尺寸

图片仅供展示，本产品不含树莓派 Pico

产品展示

LCD1602 彩色背光液晶屏尺寸

产品尺寸

LCD1602 彩色背光液晶屏尺寸

LCD1602 选型表

型号	通信接口	LCD 控制器	背光颜色		字体颜色	工作电压
LCD1602 I2C Module	I2C	AiP31068	蓝色	背光不可调	白色	3.3V ~ 5V
LCD1602 I2C Module (Blue)			蓝色	SN3193 (背光可调)	白色
LCD1602 I2C Module (Gray)			灰色		黑色
LCD1602 I2C Module (Green)			黄绿		黑色
LCD1602 RGB Module			PCA9633（颜色可调）		跟随背光改变
