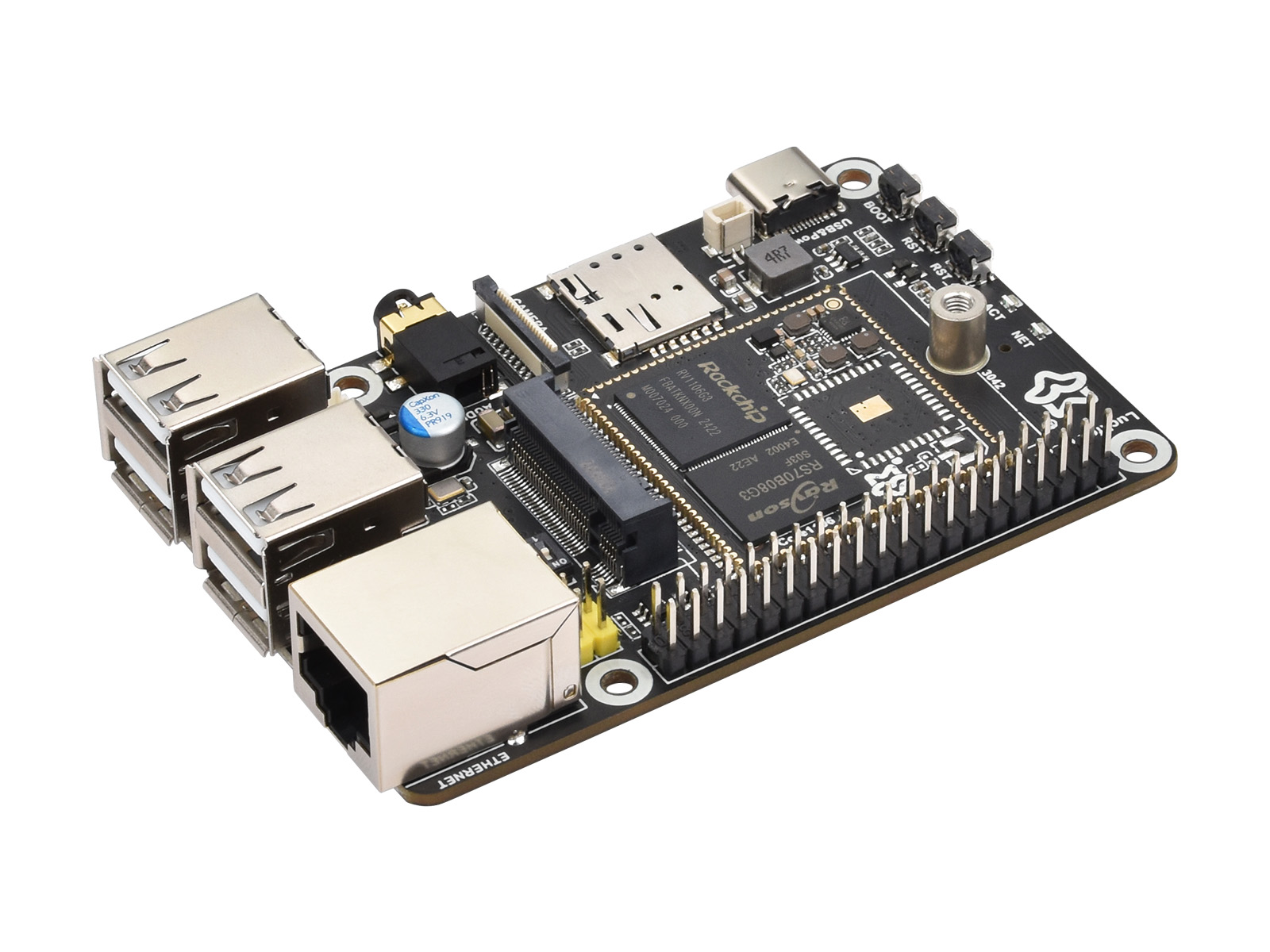

Luckfox Pico Pi
本产品是一款基于幸狐科技 Core1106 系列模块，具有高性价比的 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台。支持多种接口，如 MIPI CSI、GPIO、UART、SPI、I2C、USB 及 4G 模块 M.2 等，适用于各类嵌入式应用开发。
开发板版本
选型对比
| 型号 | Luckfox Pico Pi A | Luckfox Pico Pi B |
|---|---|---|
| 处理器 | RV1106G3 | RV1106G2 |
| NPU | 1TOPS | 0.5TOPS |
| 内存 | 256MB DDR3L | 128MB DDR3L |
SIM7600G-H-M.2
SIM7600G-H-M.2 是一款 LTE Cat 4 模块，支持 LTE-TDD、
LTE-FDD、HSPA+、GSM、GPRS、EDGE 等无线通信模式，
采用 M.2 外形规格，可集成到 Luckfox Pico Pi 系列上使用
Wi-Fi 6 和蓝牙模块
板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输
预留 PoE 模块接口
开发板的供电方式更加灵活
USB 拓展
通过拨码开关灵活切换 USB-C / 4 × USB-A HOST 接口
音频接口
贴片麦克风 + 麦克风拓展接口 + 3.5mm 音频输出接口
满足多种音频应用场景

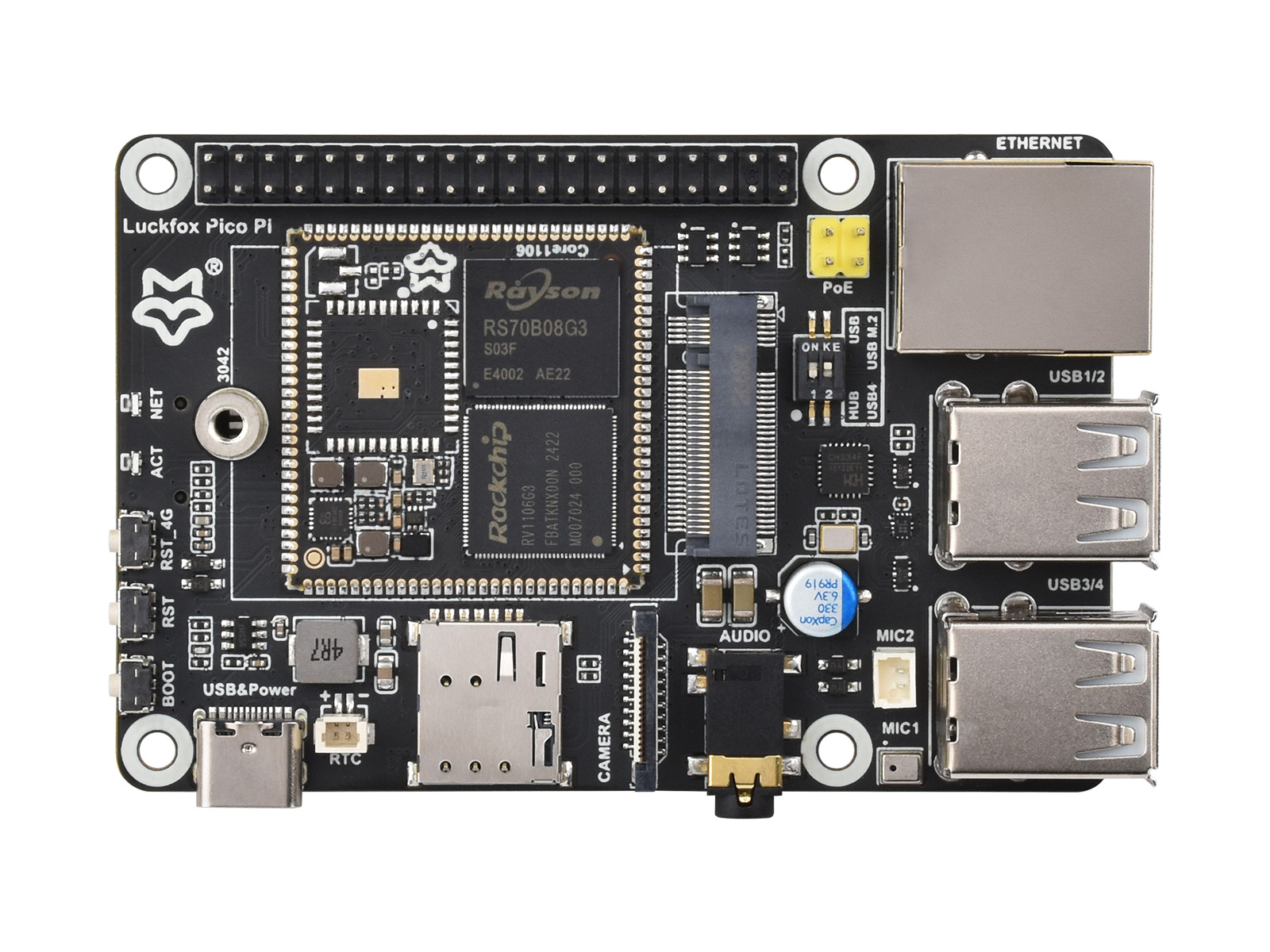

资源简介
- Core1106
RV1106G3 / RV1106G2 核心板，
可选配是否带 Wi-Fi / BT 模块 - 4G NET LED
用于指示 4G 模组运行情况
- USER-LED
默认镜像用于指示系统运行情况
- 4G-RESET 按键
重启 4G 模块
- RESET 按键
重启 Core1106 系统
- BOOT 按键
上电或者复位时按下，进入下载模式
- USB-C 接口
可用于供电与程序烧录
- RTC 座子
- SIM 卡座
- 摄像头接口
MIPI CSI 2-lane
- 3.5mm 音频输出接口
单通道音频输出
- 麦克风拓展接口
- 贴片麦克风
- USB-A Host 接口
经 USB-HUB 芯片拓展 4 路 USB-A 接口
- 百兆 RJ45 网口
- 拨码开关
开关 1 可切换 USB-C 与 USB-A
开关 2 可切换 USB-A-4 接口与 4G 模块 M.2 接口
- 4G 模块 M.2 接口
支持 SIM7600G-H-M.2 4G 模块
- PoE 模块接口
- 40PIN GPIO 接口
可兼容部分树莓派 HAT 扩展板
- Mirco SD 卡座
仅支持存储拓展
引脚定义
产品尺寸
Luckfox Pico 选型对比
| 产品 | 主芯片 | 内存 | NPU | ISP | 默认存储介质 | 特性 |
|---|---|---|---|---|---|---|
 Luckfox Pico Mini A | RV1103G1 | 64MB | 0.5TOPS， 支持 int4、int8、int16 | 输入 4M @30fps (Max) | Micro SD 卡 (需另购) | 板载 Type-C，MIPI CSI，GPIO 等 |
 Luckfox Pico Mini B | SPI NAND FLASH (128MB) | |||||
 Luckfox Pico | Micro SD 卡 (需另购) | 板载 Type-C，MIPI CSI，GPIO 等 | ||||
 Luckfox Pico Plus | SPI NAND FLASH (128MB) | 板载 Type-C，MIPI CSI，GPIO，网口等 | ||||
 Luckfox Pico Pro | RV1106G2 | 128MB | 输入 5M @30fps (Max) | SPI NAND FLASH (256MB) | 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等 | |
 Luckfox Pico Ultra B | EMMC（8GB） | 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | ||||
 Luckfox Pico Ultra BW | 板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | |||||
 Core11060208 | 板载 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚 | |||||
 Core11061208 | 板载 Wi-Fi 模块 和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚 | |||||
 Luckfox Pico Pi B | 板载 4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
 Luckfox Pico Pi B W | 板载 Wi-Fi 模块，4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
Luckfox Pico Max | RV1106G3 | 256MB | 1TOPS， 支持 int4、int8、int16 | SPI NAND FLASH (256MB) | 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等 | |
 Luckfox Pico Ultra | EMMC(8GB) | 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | ||||
 Luckfox Pico Ultra W | 板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | |||||
Core11060208 | 板载 eMMC，邮票孔引出 USB，PHY，LINEOUT音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚 | |||||
 Core11061408 | 板载 Wi-Fi 模块 和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚 | |||||
 Luckfox Pico Pi A | 板载 4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
 Luckfox Pico Pi A W | 板载 Wi-Fi 模块，4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 |
