产品简介
| 产品用途 | AVR TQFP32 专用测试座、编程座 |
|---|---|
| 适用型号 | ATmega48 TQFP32封装及引脚兼容的相关型号，如： ATmega48 / ATmega88 / ATmega168 / ATmega8 ATmega48PA / ATmega88PA / ATmega168PA / ATmega8A ATtiny48 / ATtiny88 / ATmega328 / ATmega328P |
| 特点 | 1. 通过ISP接口，可直接对相关型号进行测试、烧写 2. 晶振可更换 3. 以排针方式引出所有引脚，引脚间距为2.54mm（100mil） |
规格尺寸
AVR TQFP32 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
| 型号 | 引脚间距(mm) | 脚位 | A*B(mm) | C*D(mm) | E(mm) | G*H(mm) |
|---|---|---|---|---|---|---|
| IC51-0324-1498 | 0.8 | 32 | 7*7 | 9*9 | 8.4 | 30.0*35.5 |
 示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
||||||
产品图片

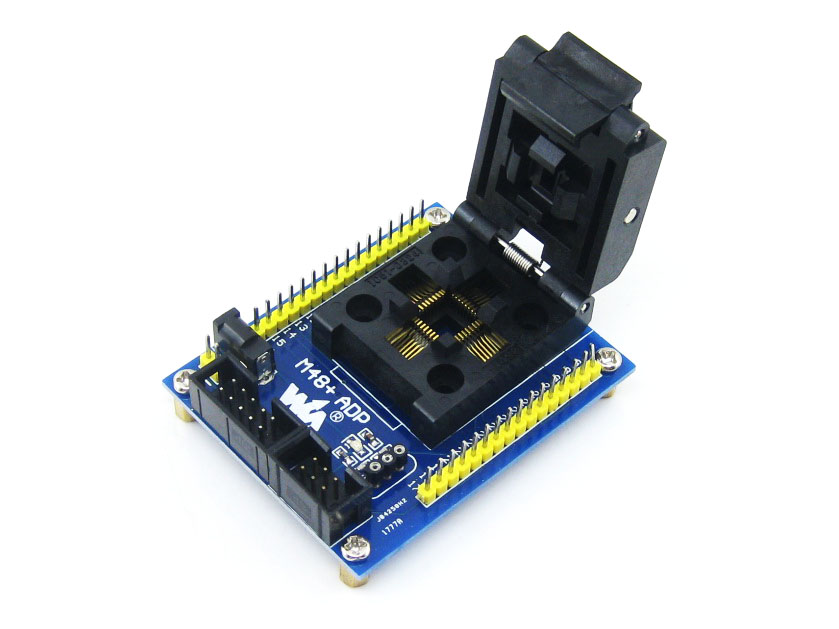

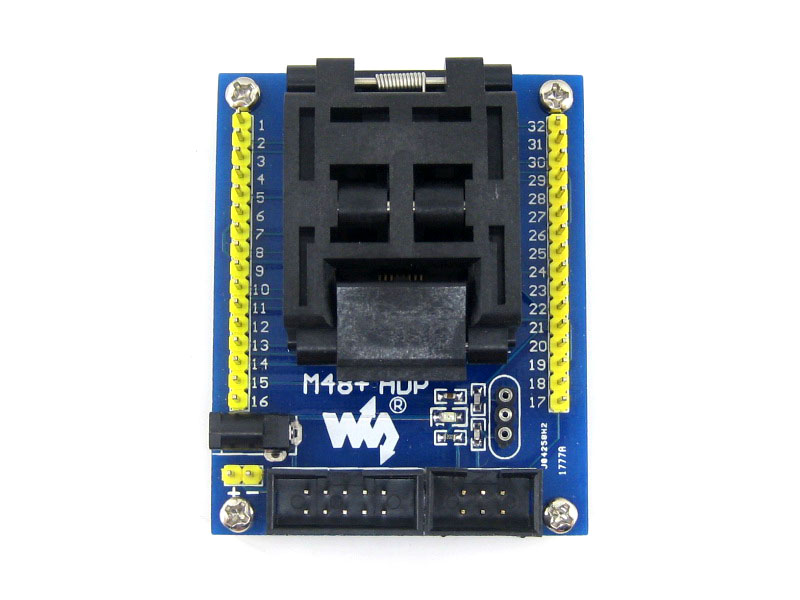

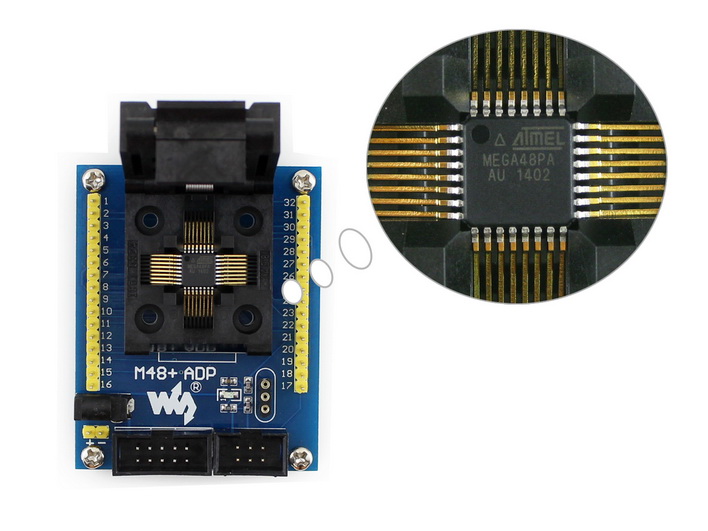

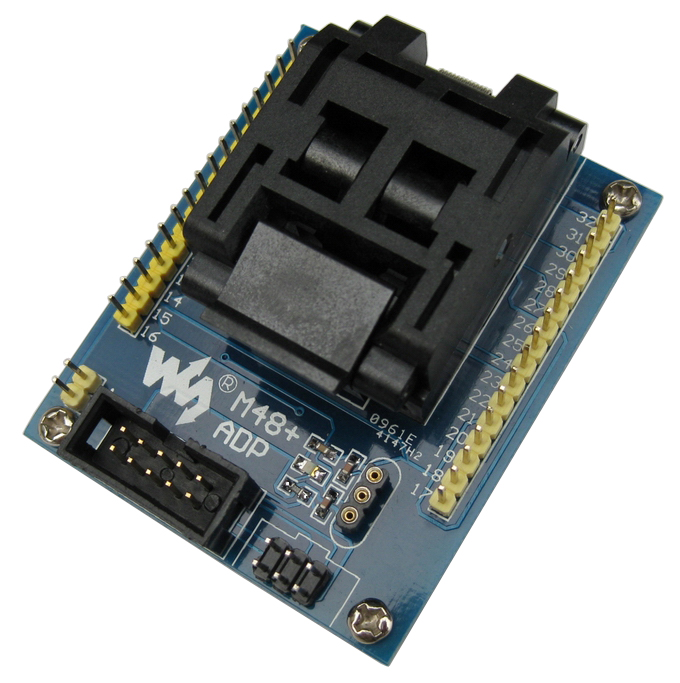

AVR TQFP32 专用编程座/测试座实物图片：
编程接口定义
AVR TQFP32 专用编程座/测试座板载ISP标准编程接口，引脚定义如下所示：
10-pin ISP 接口定义
![]()
6-pin ISP 接口定义
![]()
