产品简介
| 产品用途 | 编程座、测试座，对SSOP16的IC芯片进行烧写、测试 |
|---|---|
| 适用封装 | SSOP8-SSOP16、TSSOP8-TSSOP16，引脚间距0.65mm，含引脚宽度6.4mm |
| 特点 | 底部引出引脚为不规则排列 |
规格尺寸
SSOP16 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 | 引脚间距 | 引脚数 | 适用IC尺寸 (参考) | 外型尺寸 (参考) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||
| OTS-16(28)-0.65-01 | 0.65 | 16 | 6.4±0.05 | 4.4±0.05 | 5.2 | - | 20.2 | 17.6 | 17.5 | 3 |
示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
||||||||||
产品图片

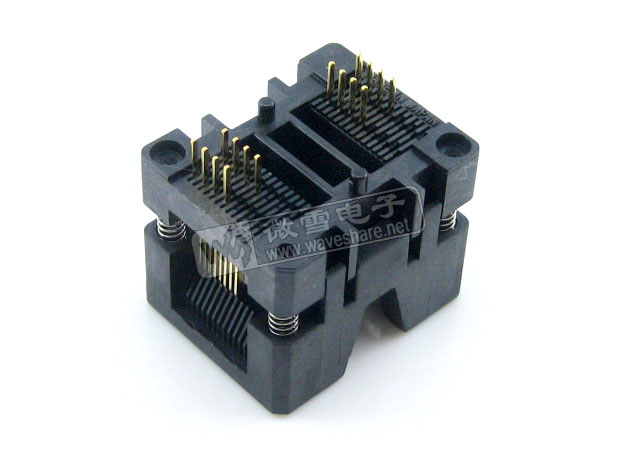

SSOP16 编程座/测试座实物图片，点击图片查看高清大图：
