![Cortex-M3开发板 Open1788]()
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！
LPC Cortex M3开发板Open1788是一块以LPC1788FBD208为主控芯片的开发板，它带有丰富的扩展接口，支持各类外围模块的接入。
资源简介
![Cortex-M3开发板 Open1788]()
[ 芯片简介 ]
-
LPC1788 (核心板)
LPC1788FBD208的核心资源参数：
内 核：Cortex-M3 32-bit RISC；
工作频率：120MHz Max；工作电压：2.4-3.6V（3.3V typical）；
封 装：LQFP208；I/O口：165；
存储资源：512KB Flash，96KB SRAM，4K EEPROM；
接口资源：1 x LCD，1 x 10/100 ETH MAC，1 x GP DMA Controller，
USB Device/Host（Onchip PHY and DMA Controller），
5 x UART，3 x SSP，3 x I2C，1 x I2S，2 x CAN,1 x SDIO，
8 x 12Bit ADC，1 x 10Bit ADC，1 x DAC，1 x MOTOR PWM，
6 x GP PWM，1 x Quadrature Encoder Interface，1 x EMC；
调试下载：可通过JTAG/SWD接口实现调试下载，可通过UART接口实现ISP。
-
H57V1262GTR-75C (核心板)
2PCS x 128M Bit SDRAM。
-
K9F1G08U0B (核心板)
1G Bit NandFlash。
-
SST39VF3201 (核心板)
32M Bit NorFlash。
-
LM3526-L (底板背面)
USB电源开关及过流保护器件。
-
AMS1117-3.3
3.3V稳压器件。
|
[ 其它器件简介 ]
-
电源开关
-
电源LED
-
用户LED
便于I/O输出测试或显示程序运行状态。
-
USB通信LED1
USB GOOD LINK1
-
USB通信LED2
USB GOOD LINK2
-
复位按键
-
用户按键
便于I/O输入测试或控制程序运行状态；
-
摇杆
上、下、左、右、按下，共5个状态。
-
12M晶振 (核心板)
可通过倍频设置，提升主频。
-
32.768K晶振 (核心板)
可供内置RTC使用，或用以校准。
|
[ 模块接口简介 ]
-
USB type A接口
可接入U盘等USB设备。
-
CAN2接口
方便接入CAN模块。
-
CAN1接口
方便接入CAN模块。
-
AD+DA接口
方便测试AD/DA。
-
USB OTG收发器接口
用于实现USB OTG（暂无相应模块提供）。
-
SPI0 | SPI1接口
方便接入SPI模块。
如Dataflash AT45DBXX、SD卡、MP3模块等。
-
I2C1 | I2C2接口
方便接入I2C模块。
如I/O扩展芯片PCF8574、EEPROM AT24CXX模块等。
-
I2S接口（含I2C0接口）
方便接入I2S模块或I2C模块。
如FRAM FM24CLXX模块等。
-
Modem接口（含UART1接口）
方便接入使用Modem、UART接口的器件。
如RS232、RS485、USB TO UART模块等。
-
SDIO接口
方便接入Micro SD模块。
SDIO接口读写SD卡的速度相比SPI接口快的多。
-
Ethernet接口
方便接入Ethernet模块。
如DP83848 Ethernet模块等。
-
ISP接口（含UART0接口）
方便接入ISP模块或使用UART接口的器件。
如RS232、RS485、USB TO UART模块等。
-
1-WIRE接口
方便接入1-WIRE器件（TO-92封装）。
如温度传感器DS18B20、电子注册码DS2401模块等。
-
LCD接口
配合套餐配送的转接板，可接入LCD + 触摸屏模块。
套餐配送的LCD为4.3寸触屏LCD。
-
USB mini接口
通过连接线，可与计算机进行USB通信。
|
[ 其它接口简介 ]
-
5V DC接口
-
5V与3.3V电源输入输出接口
常用于对外供电，或与用户板进行共地处理。
-
MCU引脚接口
引出所有未被使用的引脚，方便与连接外设。
-
JTAG/SWD接口
支持下载与调试。
[ 跳线说明 ]
-
用户LED跳线
短接跳线：接入到示例程序指定的I/O；
断开跳线：可改为使用连接线接入自定义的I/O。
-
用户按键跳线
短接跳线：接入到示例程序指定的I/O；
断开跳线：可改为使用连接线接入自定义的I/O。
-
五向摇杆跳线
短接跳线：接入到示例程序指定的I/O；
断开跳线：可改为使用连接线接入自定义的I/O。
-
SD卡Card Detect跳线
短接跳线：启用检测SD卡功能。
断开跳线：不占用I/O。
-
USB使能跳线
短接跳线：USB使能。
断开跳线：不占用I/O。
-
USB HOST跳线
短接跳线：使用USB HOST时跳上。
断开跳线：不占用I/O。
-
VBAT选择跳线
短接跳线：采用板载电池供电；
断开跳线：可将VBAT接入外部电源。
-
VREFP选择跳线
短接跳线：VREFP接入系统VCC；
断开跳线：可自定义VREF。
|
主控板及其扩展性图展
![LPC开发板 Open1788]()
Open1788正视图
![Cortex-M3开发板 Open1788]()
Open1788正面侧视图
![LPC开发板 Open1788]()
Open1788背面侧视图
![LPC开发板 Open1788]()
Open1788底板正视图
![Cortex-M3开发板 Core1788]()
Core1788正面侧视图
![Cortex-M3开发板 Core1788]()

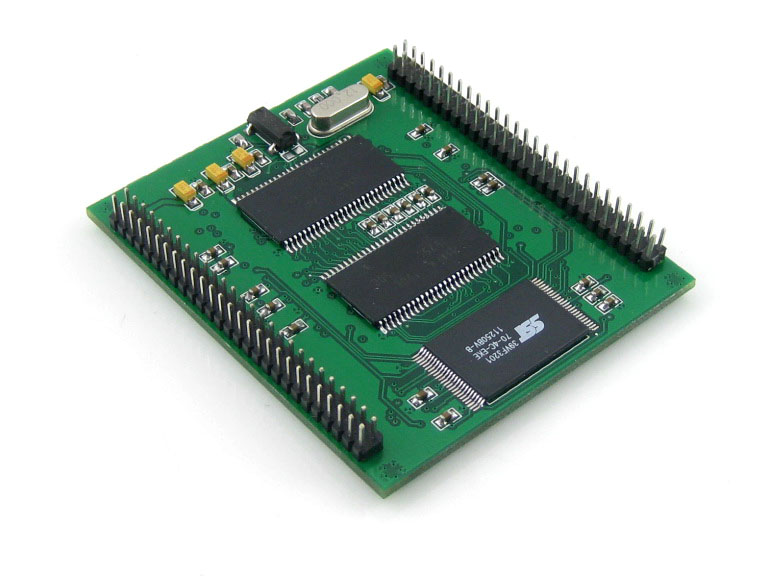

Core1788背面侧视图
![Cortex-M3开发板 Open1788]()
Open1788接入J-Link
![Cortex-M3开发板 Open1788]()
Open1788接入各类外围模块
![]()

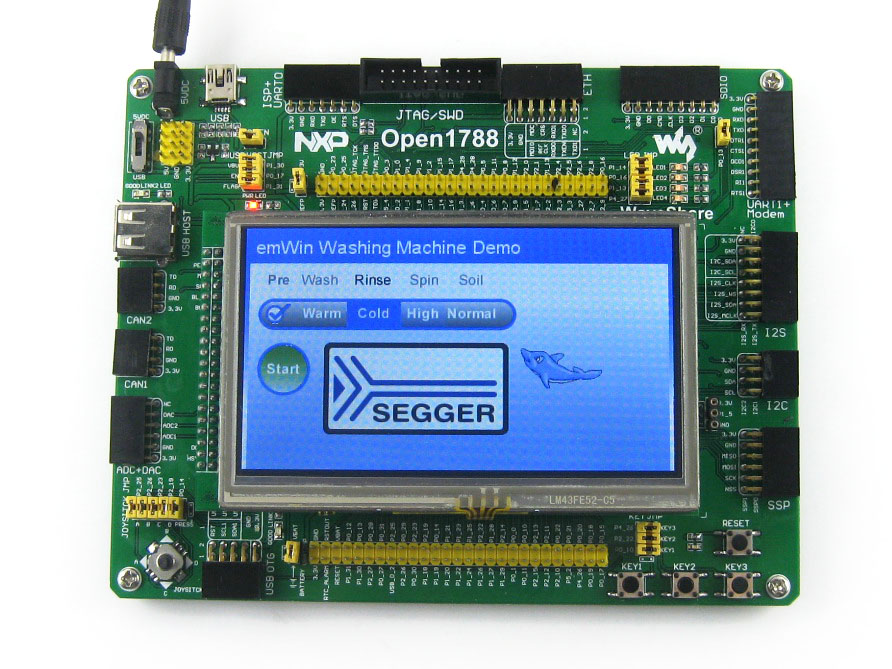

Open1788 emWin示例1
![]()

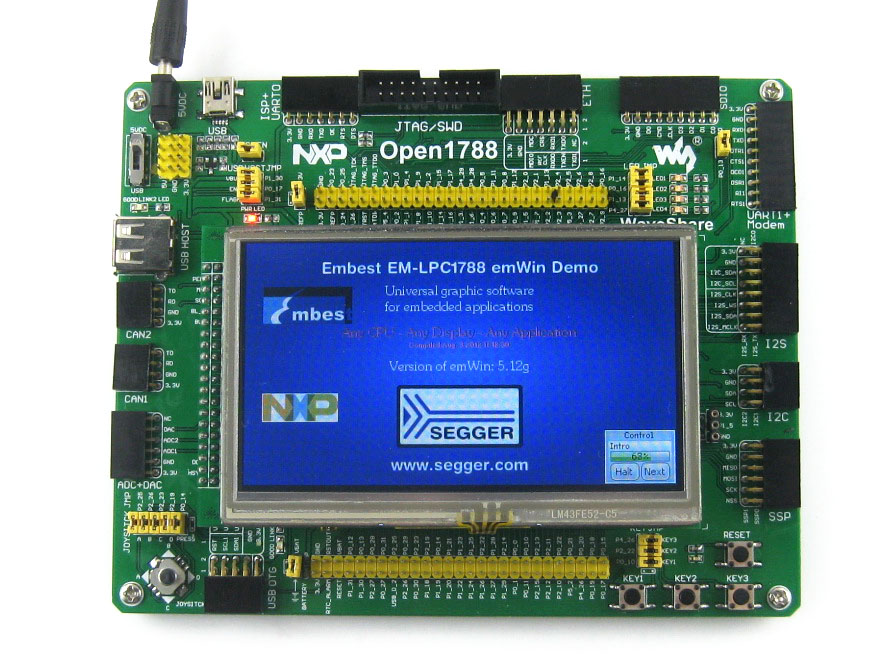

Open1788 emWin示例2
![]()

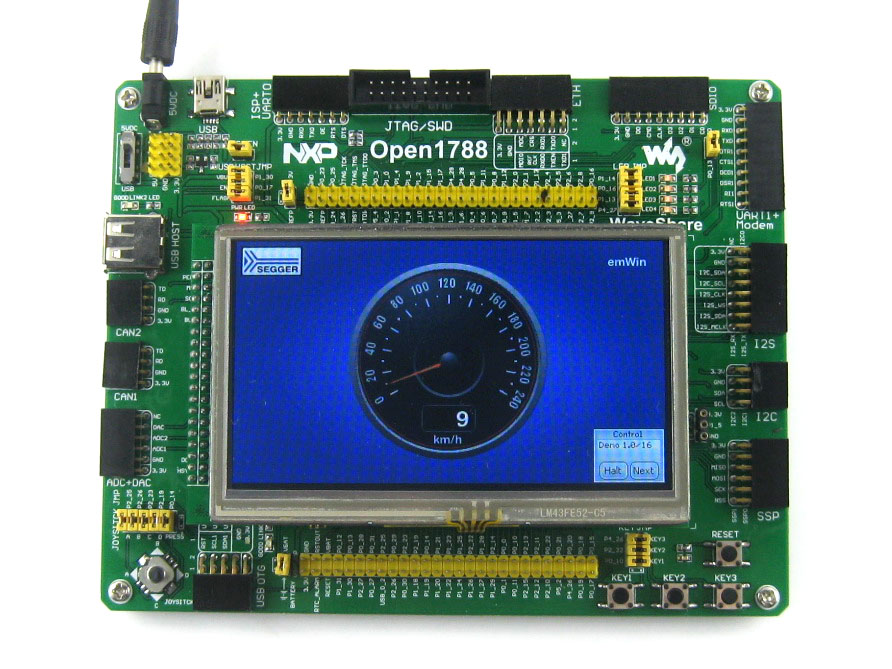

Open1788 emWin示例3
![]()
Open1788 emWin示例4
![]()
接入USB设备
![]()

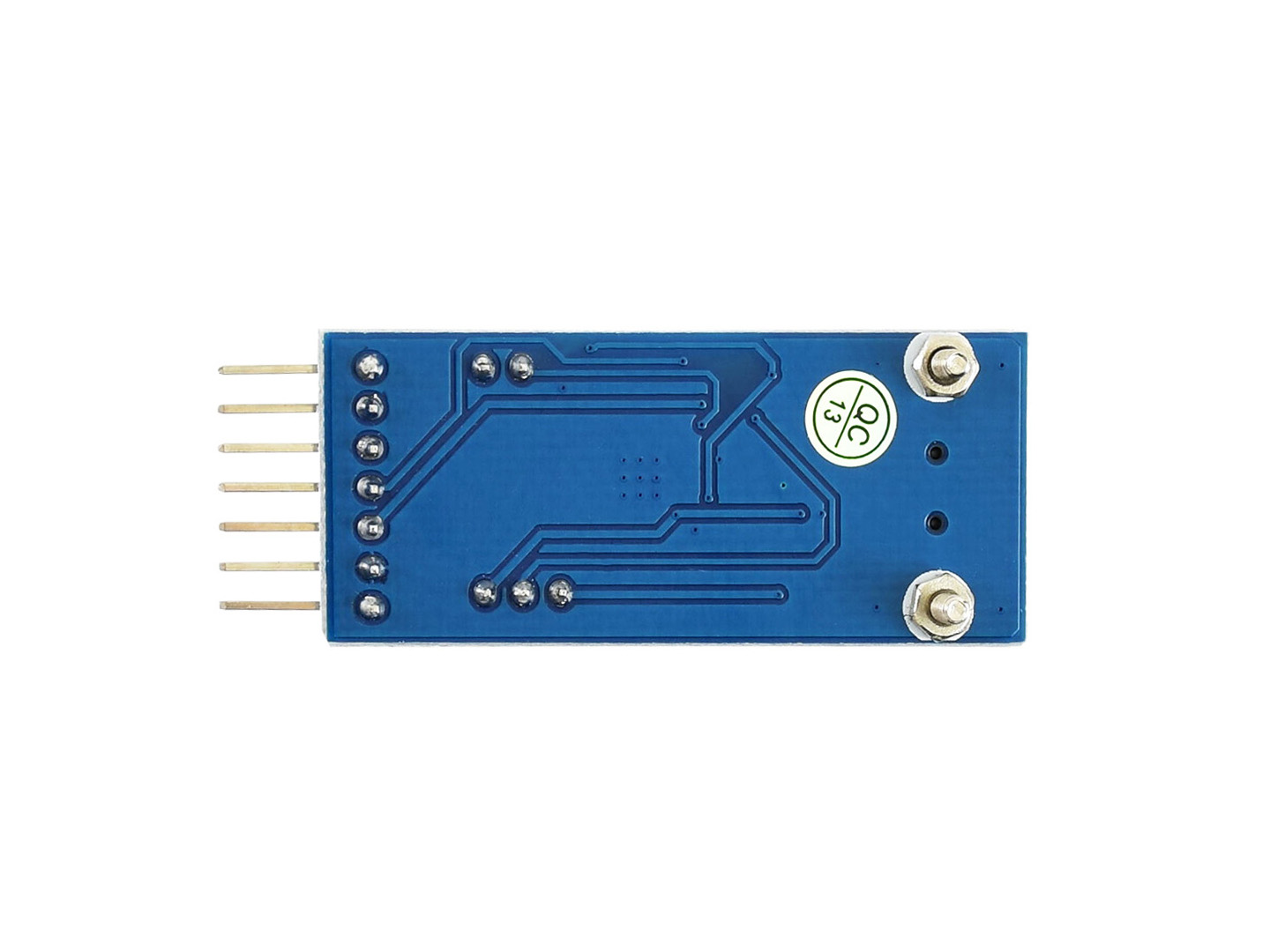

接入LPC ISP (mini)
![]()
接入RS232 Board
![]()
接入RS485 Board
![]()
接入USB UART Board
![]()
接入CAN Board
![]()
接入8 Push Buttons
![]()
接入5 IO Keypad
![]()
接入AD Keypad
![]()
接入Test Board
![]()
接入FRAM Board
![]()
同时挂多个I2C模块
![]()
接入Micro SD Storage Board
![]()
接入DataFlash Board
![]()
接入NRF24L01 RF Board
![]()
接入Ethernet Board
![]()
接入VS1003B MP3 Board
![]()
接入任意自定义模块，随心搭配
相关说明：
本产品实际配备什么模块，须参考本产品详细配置。（以上图片只表明本产品可以支持该类模块，而不代表配备它们）
本产品实际如何接入模块，需根据本产品实际情况。（以上图片可能引自Open系列其它产品，接入方法仅供参考）
各模块移植性图展
![开发板]()
模块接入STM32主控板
![开发板]()
模块接入STM8主控板
![开发板]()
模块接入NXP Cortex-M3主控板
![开发板]()
模块接入NXP Cortex-M0主控板
![开发板]()
模块接入ARM9主控板
![开发板]()
模块接入AVR主控板
![开发板]()
模块接入FPGA主控板
![开发板]()
模块接入CPLD主控板
相关说明：
模块的接口具有高度统一性，它们在设计时也考虑了与Open系列主控板的兼容性，因而具备了超强的移植性。
截至2014.05，适合接入Open系列主控板的外围模块已超过30个（各个Open主控板功能不同，适合接入的模块也不尽相同）。
我们将陆续推出：各类传感器，测距、电机、GSM、3G模块等。
Open系列开发板简介
玩转你的LPC变形金刚，召集你的Cortex-M3战队，建立你的嵌入式战线，缔造你的电子王国！
从这里开始！
市面上大部分开发板的局限性在于它们不具开放性，不够模块化，因而限制了其移植性，扩展性，限制了其应用。
实际上，硬件开发系统可以学习软件工程的设计理念 －－开放化，模块化，接口化。
以便让它具备“可移植”，“易扩展”等优越性，以便让它能像软件一样，一次设计，到处使用。
我们决定做一些真正优秀的开发系统，决定将它们更“一般化”，以让它们发挥出更强的威力。
基于以上设计理念的驱动，我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法，真正适用于用户的学习、研发！
Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点：
为初学者而生：
-
模块化的设计：需要使用什么模块，则接入什么模块，系统简单明了，亦可单独研究各个模块，便于初学者快速入门；
-
开放性的设计：整个系统高度开放，采用接入式连接，避开了连线的复杂性，避免了由于错误连线导致无法成功调试的可能性；
-
明了的标识与方便的接口：使得初学者可以简便的使用MCU的所有资源，完成各项入门实验。
为开发者而造：
-
模块化的设计：需要使用什么模块，则接入什么模块，系统目标明确，亦可移植各个模块到其它系统，便于开发者快速开发；
-
开放性的设计：整个系统高度开放，所有I/O开放，开发不受限制。用户亦可自行设计模块，简便的接入到系统。
-
明了的标识与方便的接口：使得开发者可以轻松发挥MCU的所有资源，debug各类测试程序。
-
借助主控板及各个模块搭建你的系统，使用它作为产品的初期评估系统，有效减少你的重复劳动，快速开发出你的目标产品。
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！
Open系列开发板优势
|
各项参数
|
说明
|
|
功能性
|
功能强大，不断升级！
我们将持续提供常用功能外围模块！外围模块持续更新，系统功能不断升级！
你可以亲力设计属于你的外围模块！量身定做你的外围，倾情打造你的系统！我们需要的只是你的震撼！
|
|
开放性
|
资源开放，便于使用！
相对于传统开发板其封闭性的设计，开放性的设计带来以下优点：
可以接入用户需要的模块，而不是已经限定的模块；不接入模块，不占用I/O，而不是已经占用大量I/O！
|
|
模块化
|
分块设计，持续更新！
如软件设计般设计硬件，对功能进行划分，将它们模块化、接口化，便于“调用”！
如软件般，一次设计，到处使用。可用于产品的初期快速评估，避免重复劳动！
|
|
移植性
|
支持移植，加速开发！
各个模块可从系统分离，接入到其它系统，便于产品的初期快速评估！模块化的设计带来的是超强的移植性，各个模块可以接入其它MCU（如PIC、AVR、51等）或ARM（如ARM
Coretex-M3、ARM7等）！
|
|
扩展性
|
接口丰富，利于扩展！
包括ONE-WIRE，I2C，SPI，UART，CAN，USB，ETHERNET，I2S，PS/2接口等！（各Open主控板的MCU不同，功能不同，所以，不一定都带上述所有接口）
|
|
易用性
|
接入设计，易于使用！
模块通过接口直接接入系统，灵活的同时做到了易用，让你从学习爽到开发：
对比资源开放的
实验仪类开发板
，不需连线，便于学习！对比资源封闭的
集成型类开发板
，不易受限，利于开发！
|
|
软件
|
附送常用模块C语言驱动程序！
|
|
教程
|
给出各类软硬件设计教程，方便用户快速入门LPC Cortex-M3 / M4！
|
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！
JTAG/SWD接口定义
![]()
![]()
特别说明：
-
部分LPC Open开发板只带SWD接口。
-
本产品支持下载程序，LPC支持UART BOOT LOAD，主控板接入
UART模块
（部分主控板内置UART模块），即可进行程序下载。
-
本自带不支持仿真调试，需接入仿真器才能进行仿真调试。（
仿真器
需另行购买）
