STM32F303VCT6开发板底板 可接 STM32F3DISCOVERY

引出常用接口，可接微雪外围模块

已停产

型号
Open32F3-D (标准版)
SKU
7019
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
STM32 Cortex-M4 开发板
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！


STM32开发板Open32F3-D是一块基于STM32F3DISCOVERY的Cortex-M4开发板，它带有丰富的扩展接口，支持各类外围模块的接入。

底板资源简介

STM32 Cortex-M4 开发板

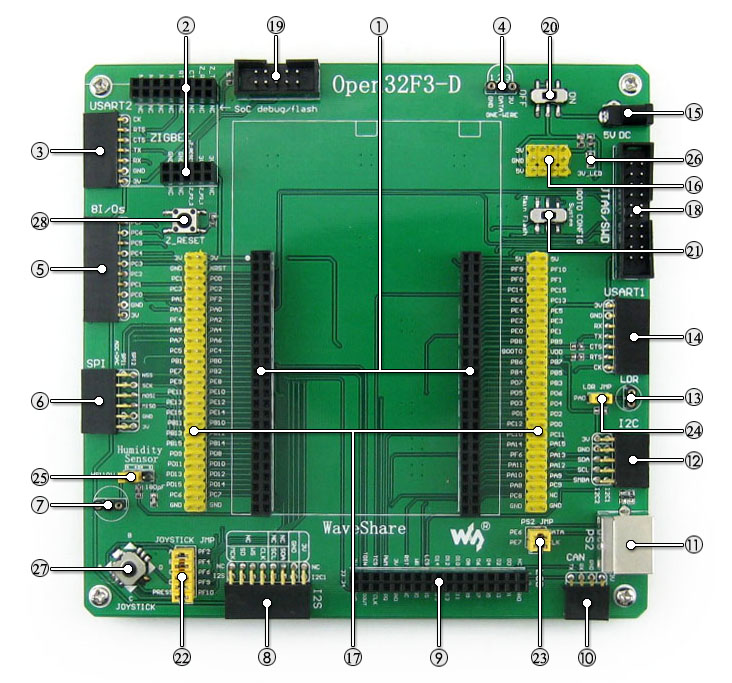

    [ 核心接口简介 ]

  1. STM32F3DISCOVERY插槽
    方便接STM32F3DISCOVERY。
  2. ZIGBEE插槽
    方便接入CC2530模块等。
  3. USART2接口
    方便接入RS232、RS485、USB TO 232模块等。
  4. 1-WIRE接口
    方便接入1-WIRE器件（TO-92封装），如温度传感器DS18B20、电子注册码DS2401等。
  5. 8I/Os
    方便接入按键模块、电机模块等。
  6. SPI1/SPI2接口 + DAC接口 + ADC接口
    方便接入SPI模块，如FLASH AT45DBXX、SD卡、MP3模块等。
    方便接入AD、DA模块。
  7. 湿度传感器接口
    方便接入湿度传感器，如HS1101LF等。
  8. I2S / I2C1接口
    方便接入I2S模块，如音频模块等。
  9. LCD接口
    方便接入LCD + 触摸屏模块。
  10. CAN接口
    方便接入CAN模块。
  11. PS/2接口
    方便接入PS/2键盘或鼠标。
  12. I2C1 / I2C2接口
    方便接入I2C模块，如I/O扩展芯片PCF8574、FRAM FM24CLXX模块等。
  13. 电阻式传感器接口
    方便接入光敏电阻等电阻式传感器。
  14. USART1接口
    方便接入RS232、RS485、USB TO 232模块等。

    [ 其它接口简介 ]

  1. 5V DC接口
  2. 5V与3V电源输入输出接口
    常用于对外供电，或与用户板进行共地处理。
  3. MCU引脚接口
    引出所有引脚，方便与外设进行I/O连接。
  4. STM32-JTAG/SWD接口
    支持下载与调试。
  5. ZIGBEE-JTAG接口
    支持下载与调试。

    6. [ 跳线/开关说明 ]

  6. 电源开关
  7. BOOT选择开关
    可设置BOOT0的状态。
  8. 五向摇杆跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。
  9. PS/2接口跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。
  10. LDR跳线
    短接跳线：使用光敏电阻，影响I/O使用；
    断开跳线：不影响I/O使用。
  11. Humidity Sensor跳线
    跳到左边：从电容传感器读入值；
    跳到右边：从电容180p读入值（用于测试）。

    12. [ 器件简介 ]

  12. 电源LED
  13. 摇杆
  14. ZIGBEE复位按键

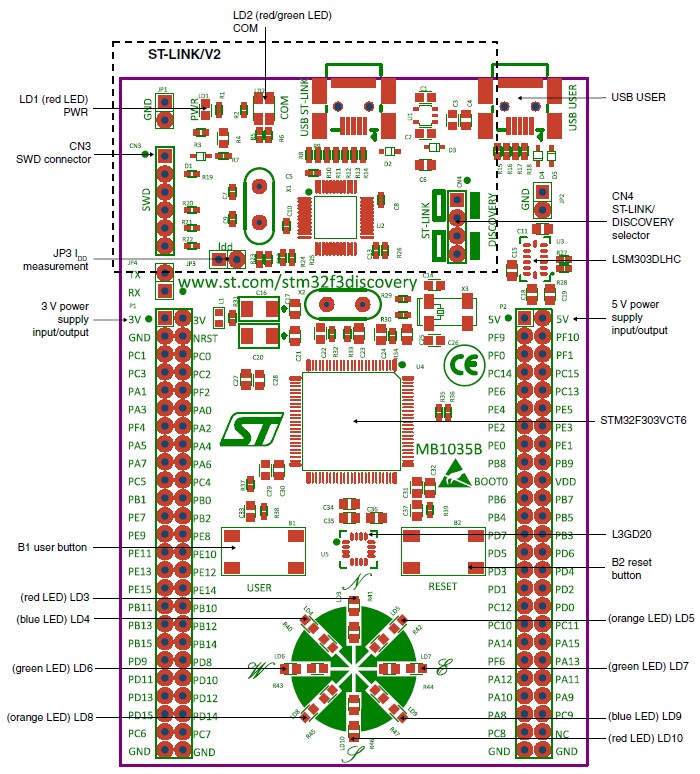

STM32F3DISCOVERY资源简介

STM32F3DISCOVERY 是ST公司推出的一款针对高性能STM32F3系列设计的Cortex-M4开发板。

开发板基于STM32F303VCT6设计，开发板还集成了ST-LINK/V2仿真下载器（但仅对外提供SWD接口），免除您另外采购仿真器或下载器的麻烦。更增添了数字陀螺仪L3GD20，助力高精度移动罗盘LSM303DLHC。

ST提供丰富的示例程序，让您更快速的入门STM32F3单片机。一起来释放您的创造力吧！

特点

  • STM32F303VCT6微控制器
    • 256KB FLASH，48 KB RAM
    • 100引脚，LQFP封装
  • 开发板集成ST-Link/V2的仿真调试器（但仅对外提供SWD接口）
  • 指示灯
    • LD1：3.3V电源指示灯
    • LD2：USB通讯指示灯
    • LD3：应用指示灯
    • LD4：应用指示灯
    • LD5：应用指示灯
    • LD6：应用指示灯
    • LD7：应用指示灯
    • LD8：应用指示灯
    • LD9：应用指示灯
    • LD10：应用指示灯
  • 按键
    • 复位按钮
    • 应用按钮
  • 电源
    • 通过USB取电5V
    • 可对外供电5V和3V
  • USB应用接口
    • Mini-B
  • 传感器
    • L3GD20 (ST MEMs motion sensor, 3-axis digital output gyroscope)
    • LSM303DLHC (ST MEMs system-in-package featuring a 3D digital linear acceleration sensor and a 3D digital magnetic sensor)
  • 规则的引出了所有IO口，方便做相关实验

主控板及其扩展性图展

STM32 Cortex-M4 开发板 F3开发板
Open32F3-D侧面图
STM32 Cortex-M4 开发板 F3开发板

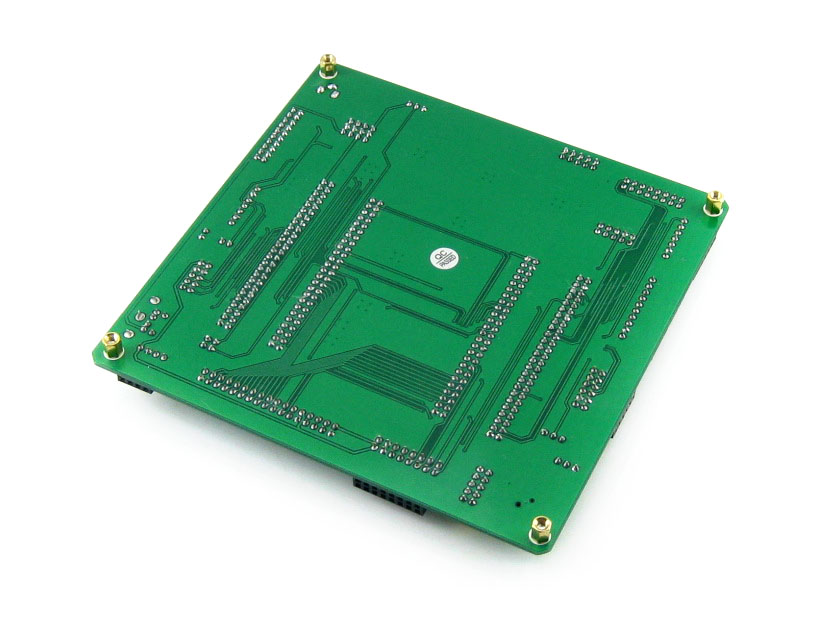

Open32F3-D背面图
STM32 Cortex-M4 开发板 F3开发板
Open32F3-D下载程序
STM32 Cortex-M4 开发板 F3开发板
Open32F3-D接入各类外围模块
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY

Open32F3-D μC/OS-II示例1

Open32F3-D μC/OS-II示例2

Open32F3-D μC/OS-II示例3

Open32F3-D μC/OS-II示例4

接入RS232 Board

接入RS485 Board

接入USB UART Board

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入Test Board

接入FRAM Board

同时挂多个I2C模块

接入DataFlash Board

接入WM8960 Audio Board

接入VS1003B MP3 Board

接入NRF24L01 RF Board

接入Micro SD Storage Board

接入CAN Board

接入任意自定义模块，随心搭配
相关说明：
本产品实际配备什么模块，须参考本产品详细配置。（以上图片只表明本产品可以支持该类模块，而不代表配备它们）
本产品实际如何接入模块，需根据本产品实际情况。（以上图片可能引自Open系列其它产品，接入方法仅供参考）

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明：
模块的接口具有高度统一性，它们在设计时也考虑了与Open系列主控板的兼容性，因而具备了超强的移植性。
截至2014.05，适合接入Open系列主控板的外围模块已超过30个（各个Open主控板功能不同，适合接入的模块也不尽相同）。
我们将陆续推出：各类传感器，测距、电机、GSM、3G模块等。
