PL2303 USB转UART 串口TTL模块V2 micro USB 接口

采用原装PL2303GS，支持1.8V/2.5V/3.3V/5V，支持Window xp/7/8/10/11
价格
原价
型号
PL2303 USB UART Board (micro) V2
SKU
24681
品牌
Waveshare
接口版本
USB Type A 接口 USB Type C 接口 USB micro 接口 USB mini 接口
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

Type A 接口 V2 Type C 接口 micro 接口 V2 mini 接口 V2
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

USB 转 UART(TTL)
通用串口通信模块

传输稳定 | 多设备适用 | 兼容 Windows

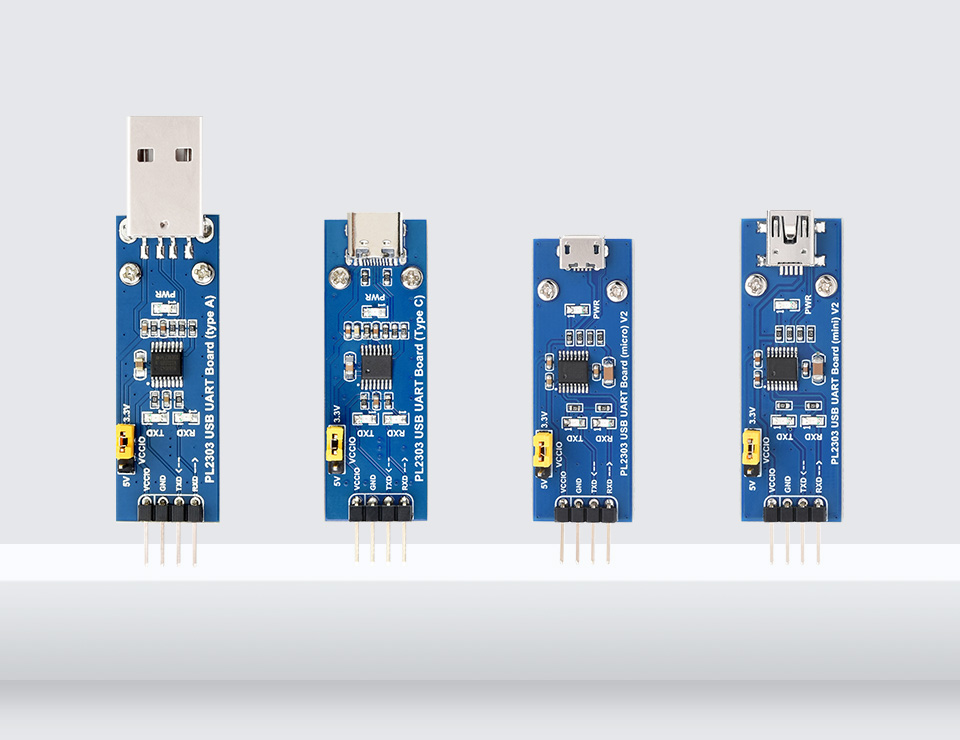

USB转UART(TTL) 通用串口通信模块主图

产品特性

  • 采用 PL2303GS 新版本芯片
  • 支持 Windows XP/7/8/10/11/...
  • 支持通过跳线帽设置 VCCIO 3 种供电方式
    • VCCIO - 5V：5V 对外供电
    • VCCIO - 3.3V：3.3V 对外供电
    • 不接跳线帽：由外部供电（1.8V/2.5V/3.3V/5V）
  • 板载 3 个 LED 指示灯：TXD、RXD、PWR

版本说明

USB转UART(TTL) 通用串口通信模块USB Type A 接口版本
USB Type A 接口

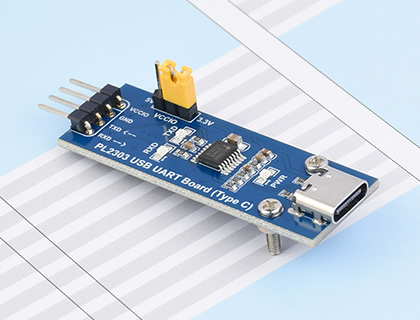

USB转UART(TTL) 通用串口通信模块USB Type C 接口版本
USB Type C 接口

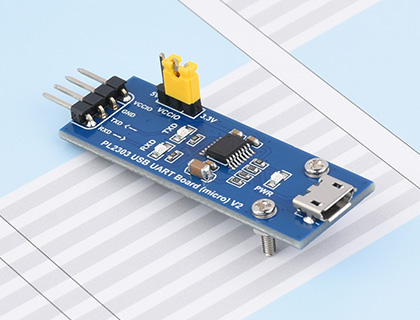

USB转UART(TTL) 通用串口通信模块USB micro 接口版本
USB micro 接口
USB转UART(TTL) 通用串口通信模块USB mini 接口版本
USB mini 接口

采用 PL2303 方案

采用 PL2303GS 新版本芯片

采用 PL2303GS 新版本芯片

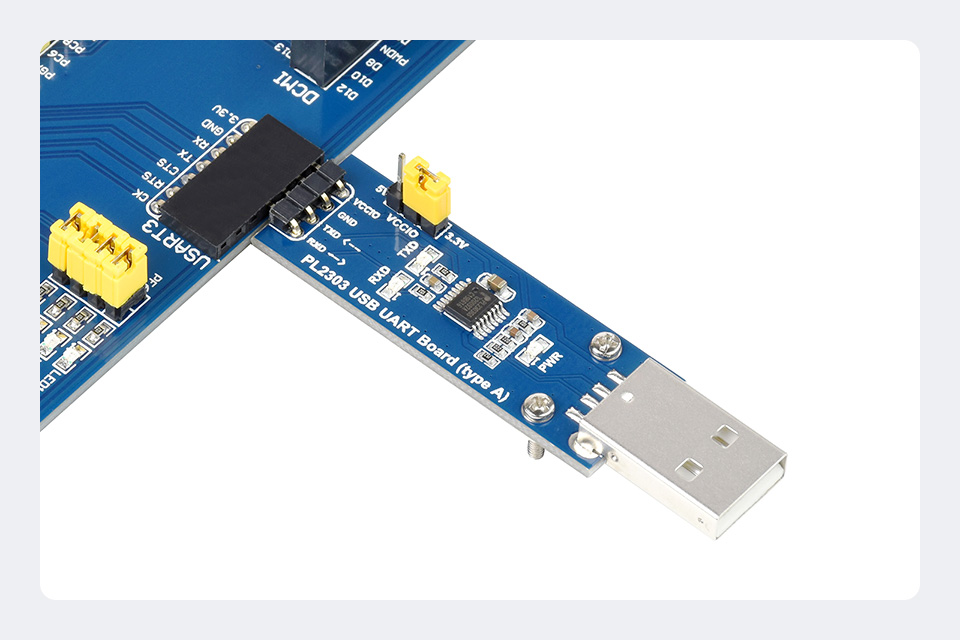

接线说明

下图以 USB Type A 接口版本接入 MCU 为例

USB转UART(TTL) 通用串口通信模块 接线说明
  • VCCIO：输出 3.3V/5V (模块由 USB 供电，须将跳线帽跳到 3.3V/5V)
  • GND：接 GND
  • TXD：接 MCU.RX (信号流向：MCU.RX << PL2303 << PC.TX)
  • RXD：接 MCU.TX (信号流向：MCU.TX >> PL2303 >> PC.RX)
  • 该模块为 USB 转 TTL 电平，切勿直连 RS232 电平，以免烧坏模块。

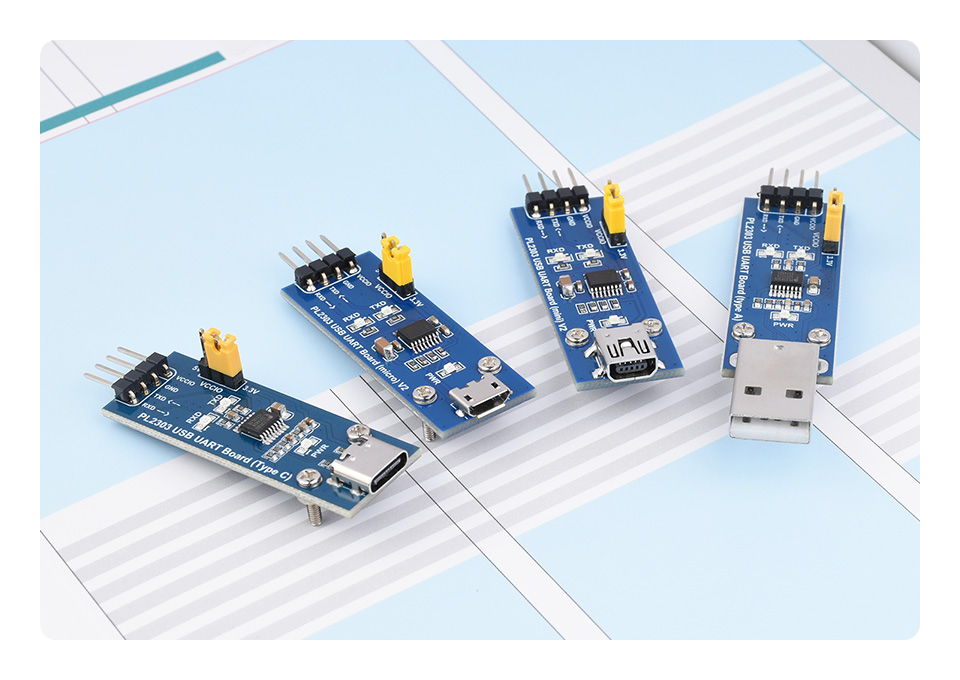

实拍展示

USB转UART(TTL) 通用串口通信模块实拍展示

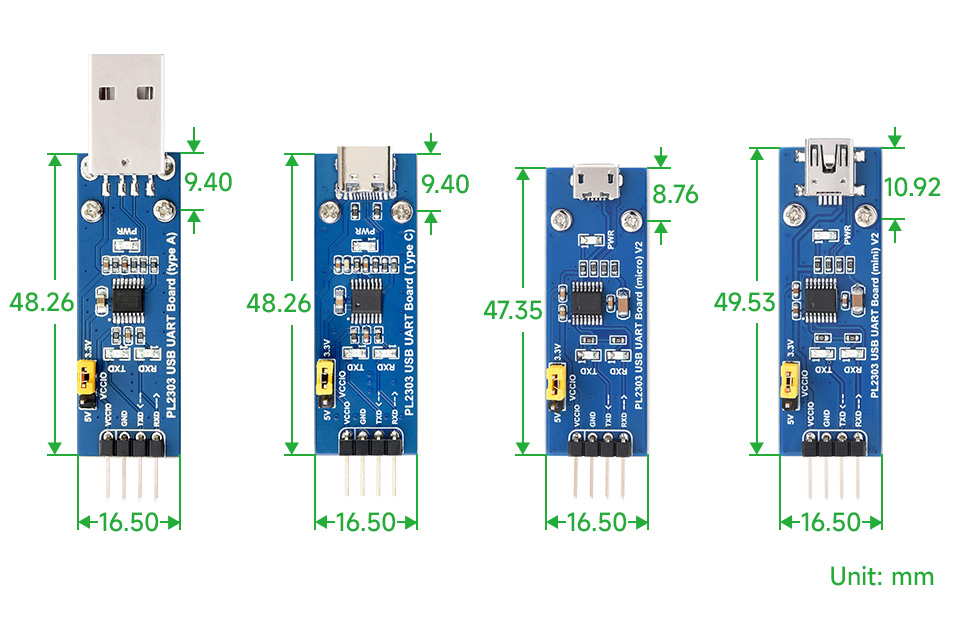

产品尺寸

USB转UART(TTL) 通用串口通信模块产品尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/PL2303_USB_UART_Board_V2

配置清单

  1. 串口通信模块4选1
  2. 杜邦线 散头 4PIN转自定义 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
