树莓派5多功能铝合金外壳一体机 树莓派PCIe扩展M.2接口双HDMI双4K高清输出

树莓派 5 多功能一体机

专为树莓派 5 量身打造

模块化设计，简单组装即可快速使用，大空间接口丰富扩展性强

版本选择

【A款】

PCIe 扩展千兆网口

【B款】

PCIe 扩展 4 路 USB3.2 Gen1

【C款】

PCIe 扩展 M.2

所有版本均不含 树莓派 5 主板，如有需要请另外购买

各版本接口介绍

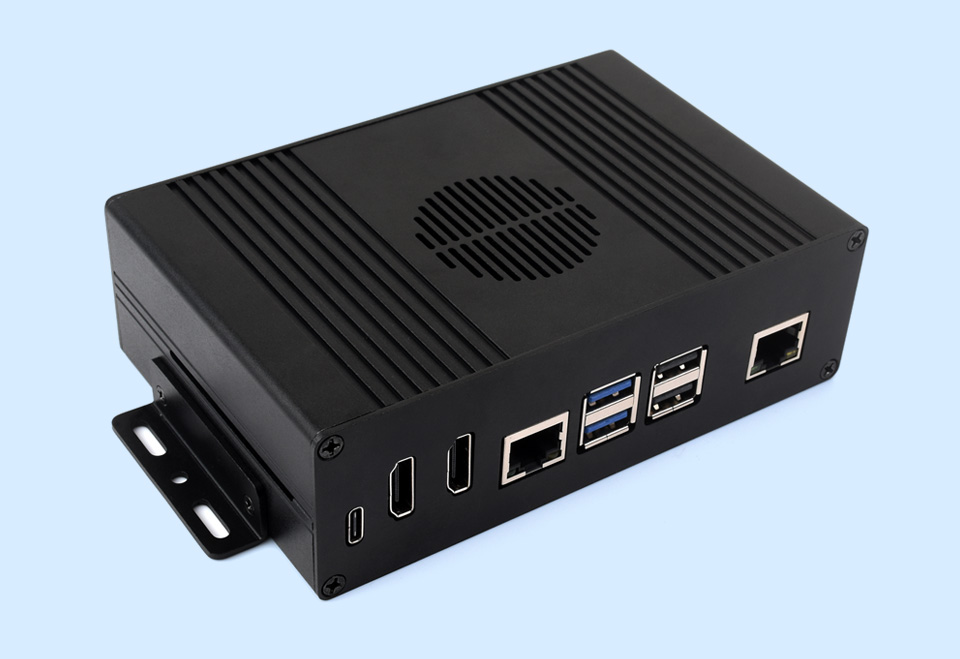

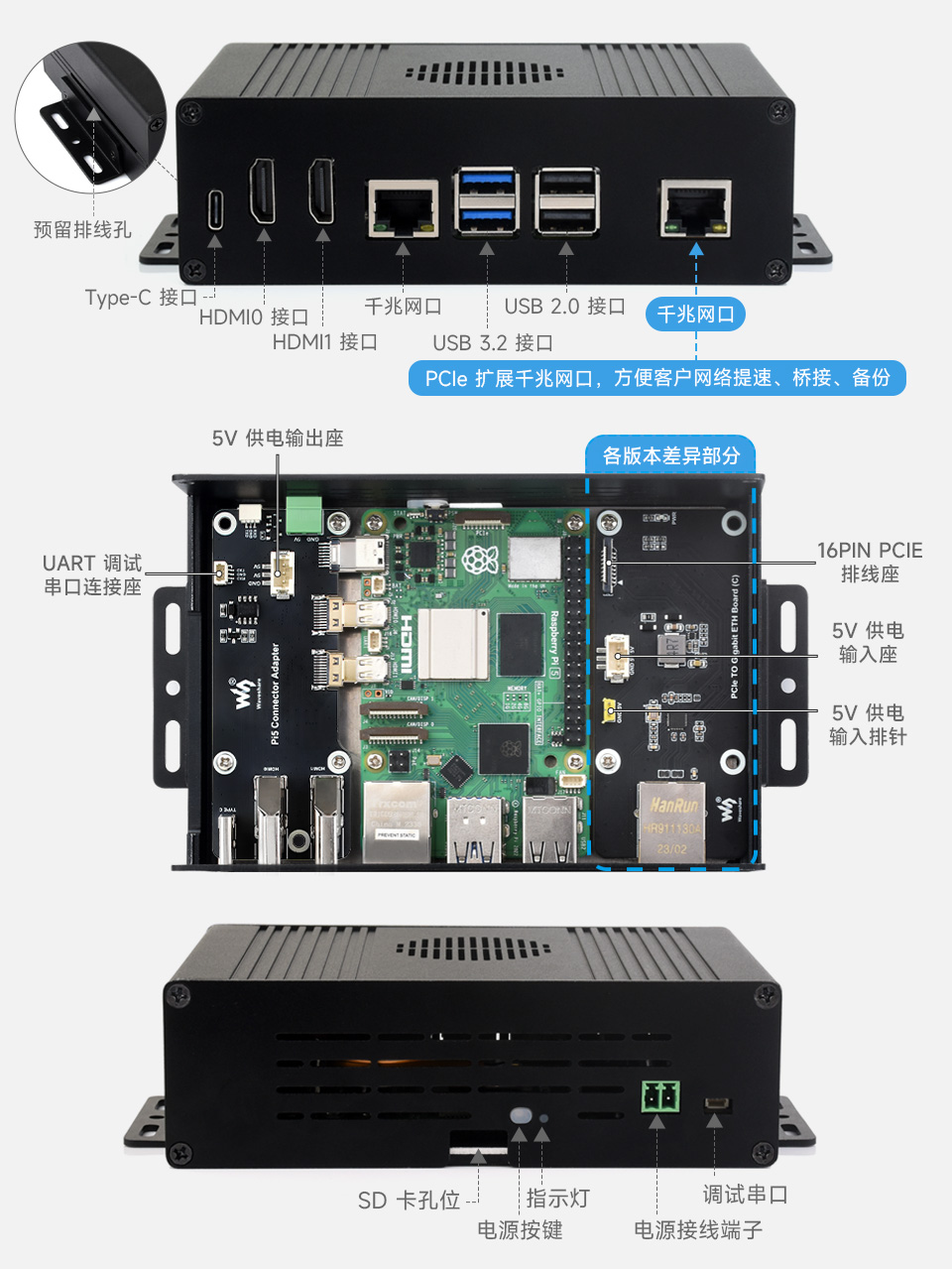

【A款】PCIe 扩展千兆网口版本

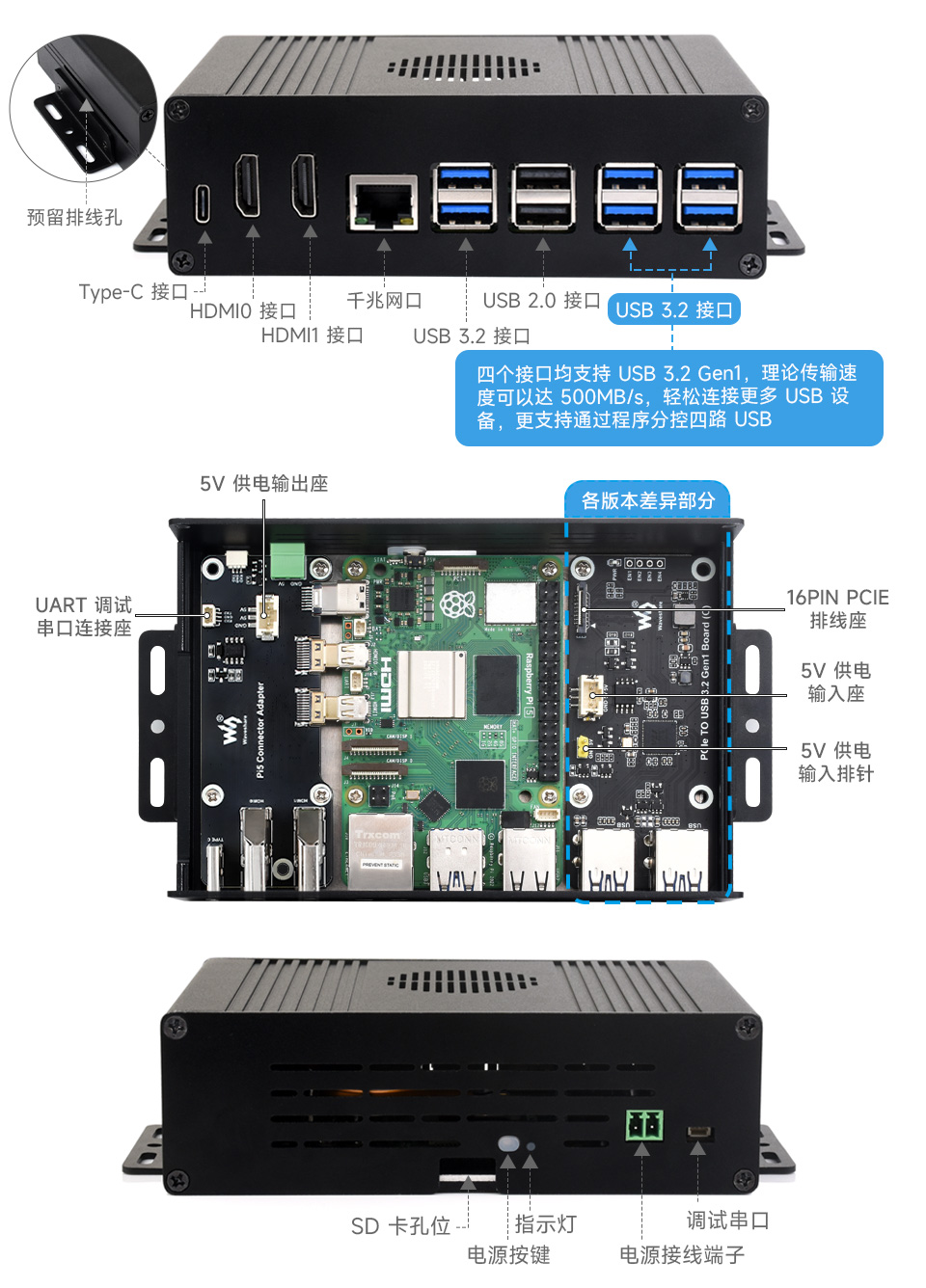

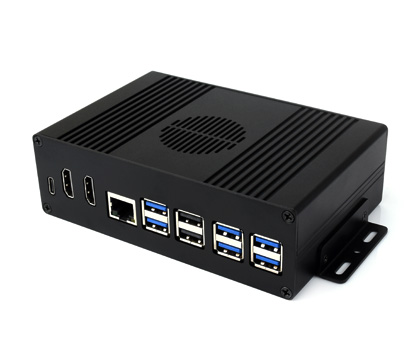

【B款】PCIe 扩展 4 路 USB3.2 Gen1 版本

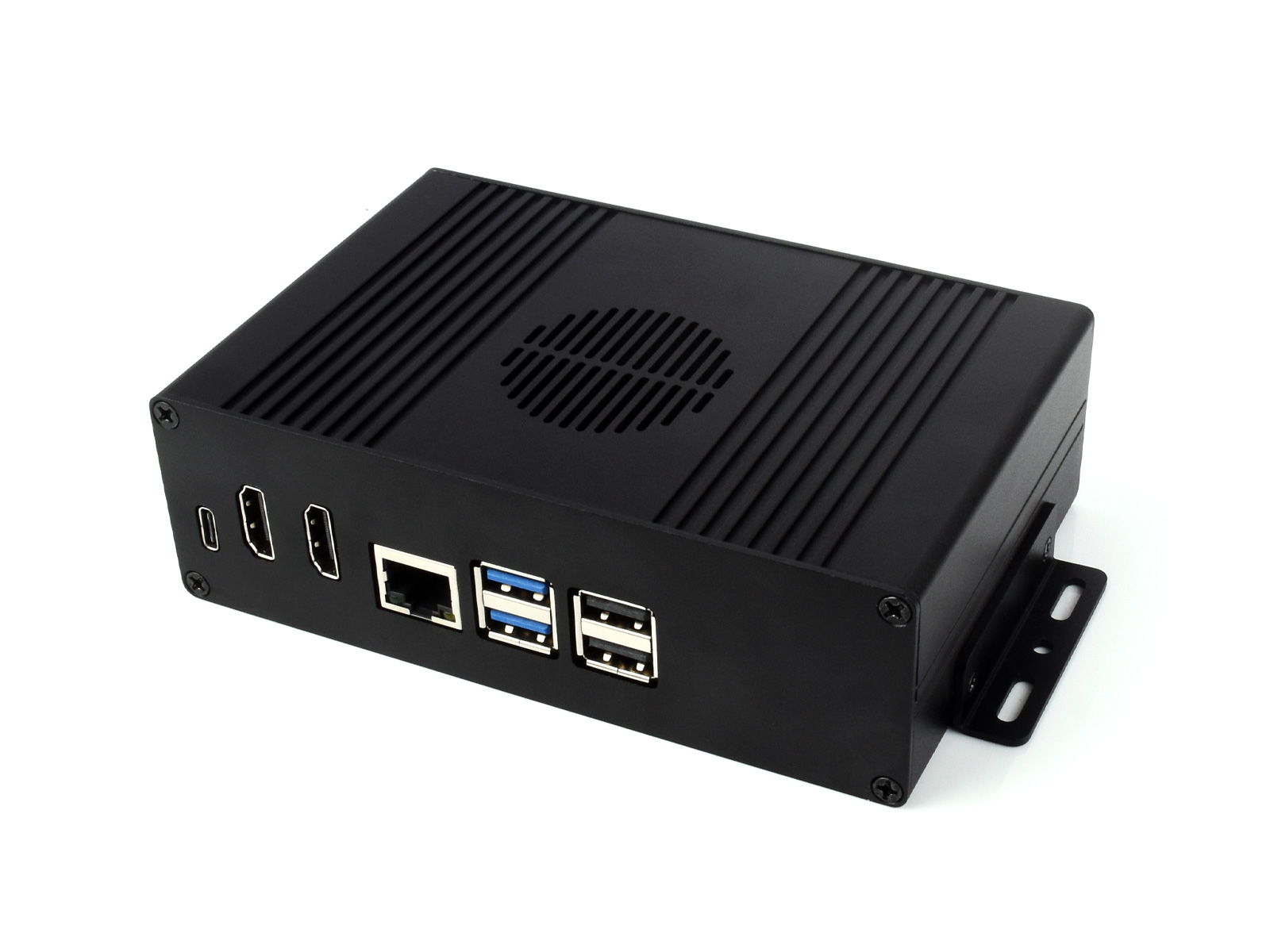

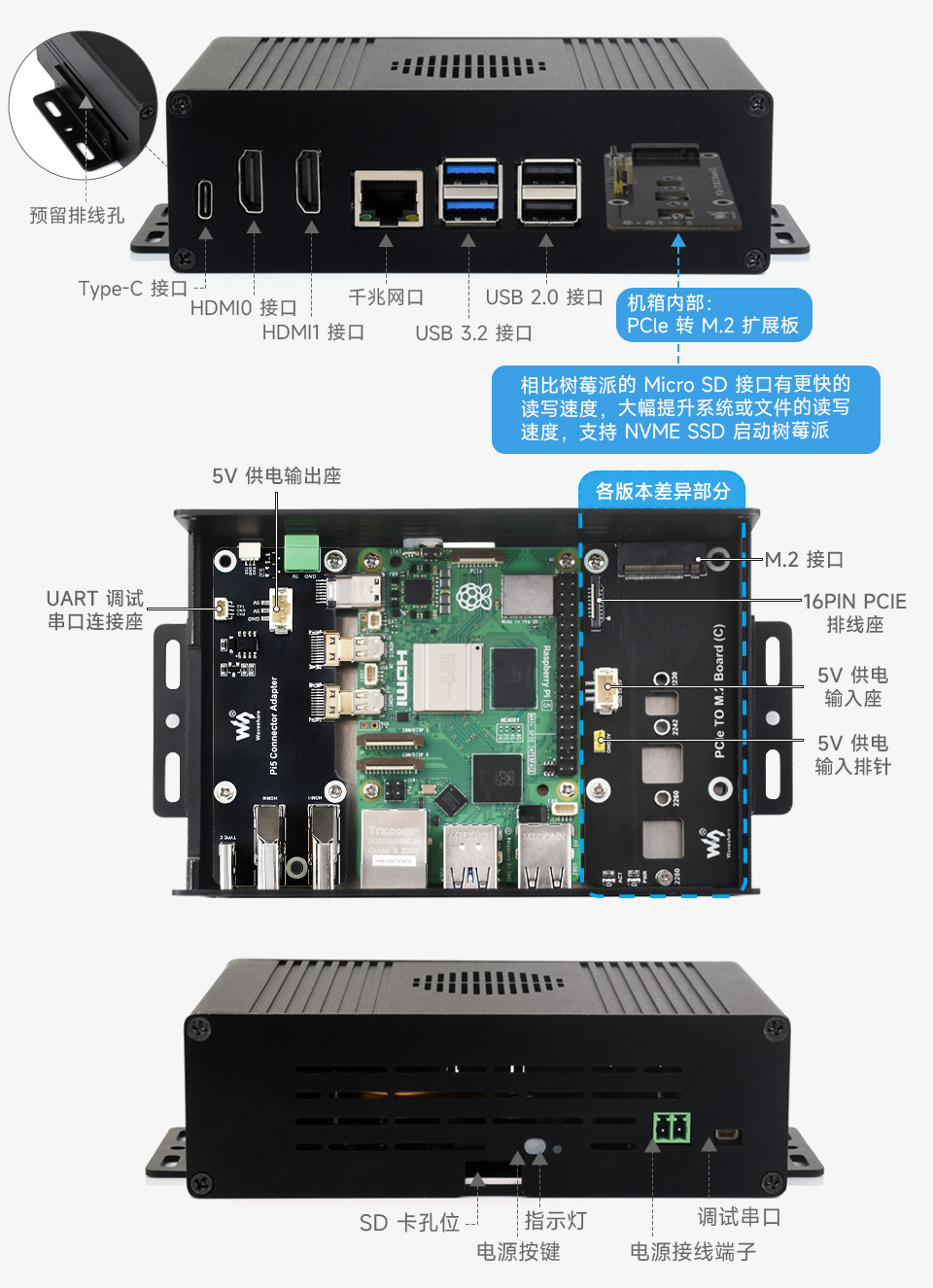

【C款】PCIe 扩展 M.2 版本

空间大 扩展性强

机箱内空间充足，可接入各种扩展模块，如 PoE 模块等
并且还有剩余空间排线布线，强迫症的福音

引出 Pi5 外设接口
支持前后两种供电方式

每个版本均带有 Micro HDMI 转 HDMI 转接板，并支持引出 Type-C 接口、HDMI 和接线端子，使接口不被深藏在机箱内，方便其它外设接入 HDMI 接口，并且支持一前一后两种供电方式。

双 4K 高清输出

每个版本均支持双 HDMI 接口双 4K 视频输出

立体风道 高效散热

预留通风网格，加装风扇散热效果更好

本产品不含风扇，如有需要，请另外购买

快速安装步骤

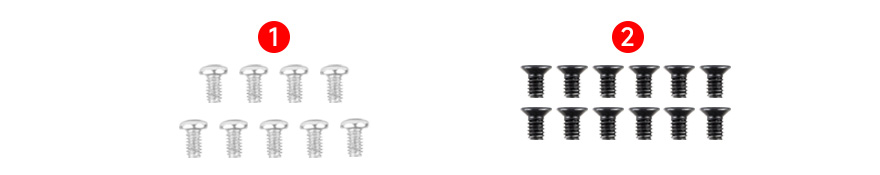

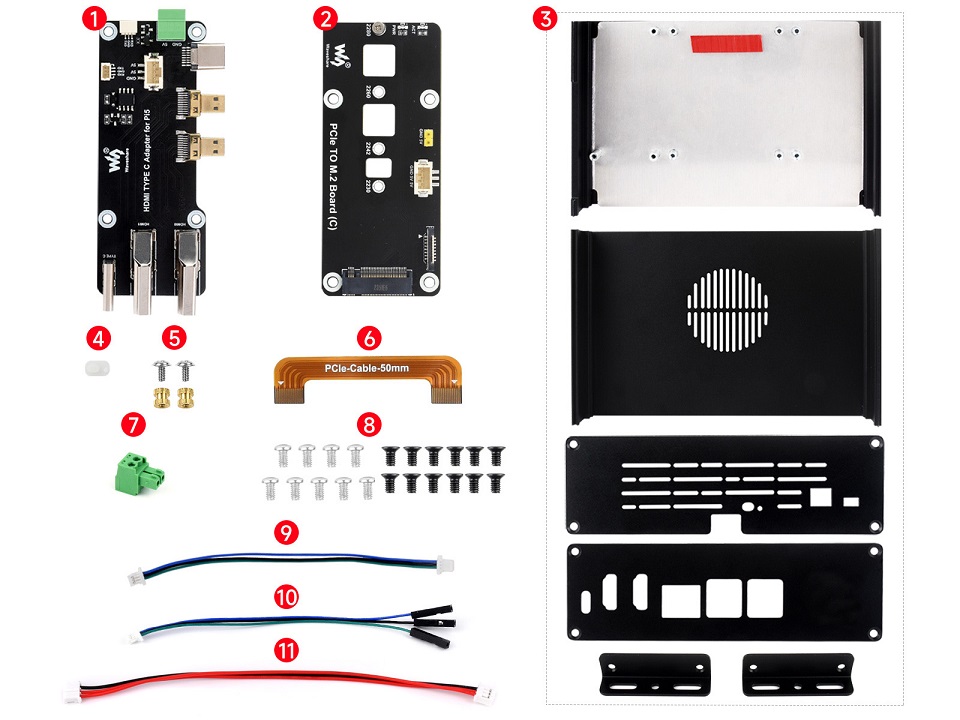

准备好上图的螺丝

1 将树莓派和 HDMI 转换板连接，并用 7 个 1 号螺丝固定，安装到白色的铝合金底板上。

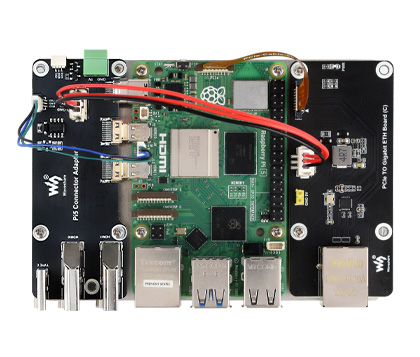

2 按照您购买的版本，将剩下的扩展板（此处以千兆网口版本为例）用 2 个 1 号螺丝安装到白色的铝合金底板上，并按图示连接好电源线和调试串口线。放置一边待用。

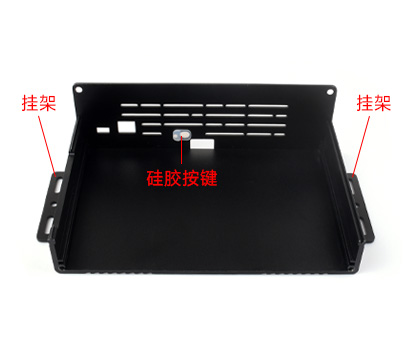

3 将 2 个挂架全部使用 2 号螺丝固定，后挡板使用 2 个 2 号螺丝固定，完成图示的样子后，把硅胶按键放到指定位置。

4 把前面第 2 步安装好的板子从外壳的底部滑轨横推进去。注意不要让硅胶按键脱落。

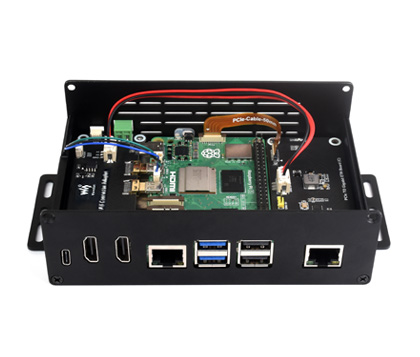

5 前挡板对准接口安装，并使用 2 个 2 号螺丝固定。

6 盖好顶壳，并使用 4 个 2 号螺丝固定，完成安装。

产品尺寸
