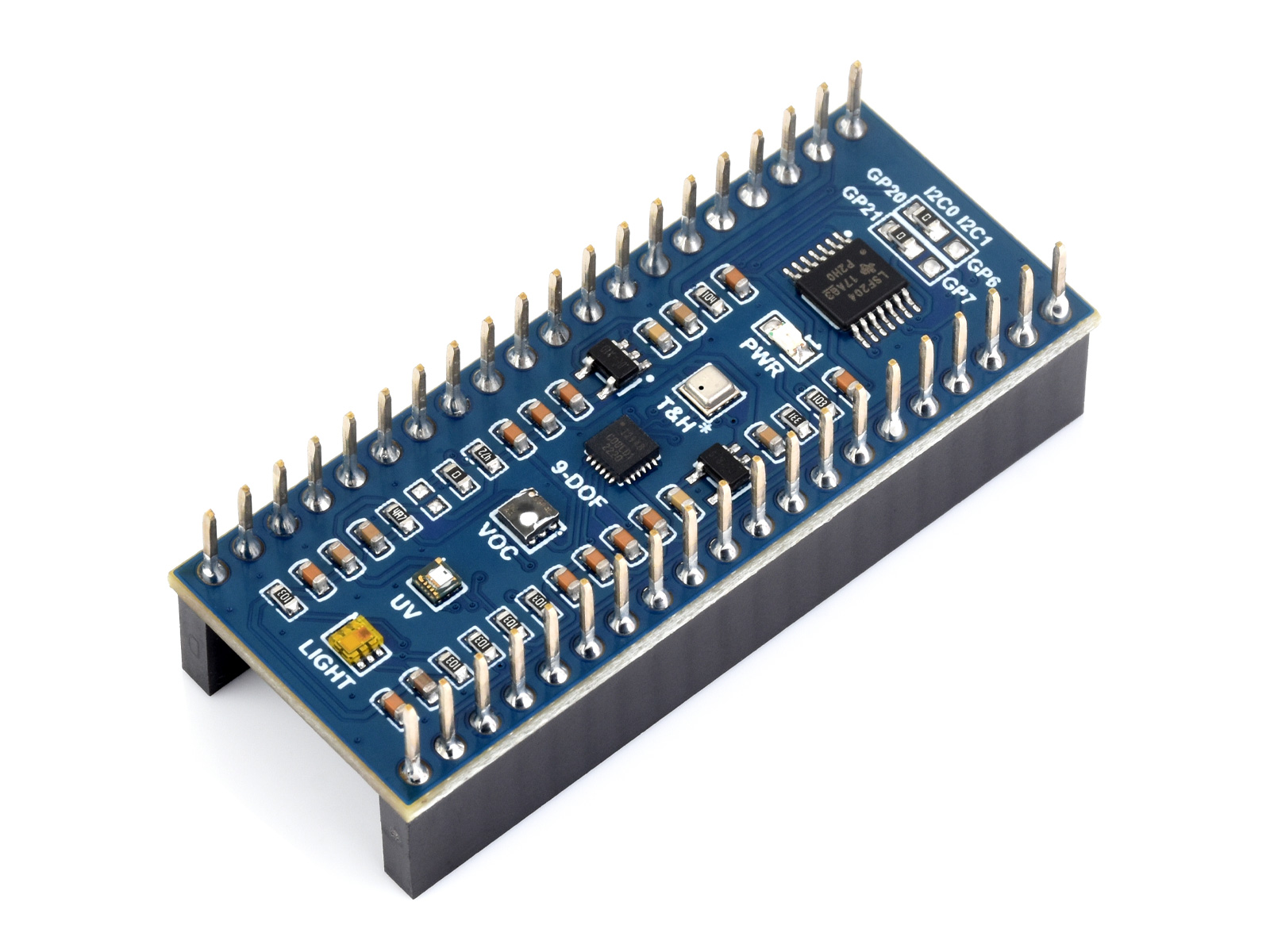

Pico 环境传感器扩展板
产品特性
搭配 Raspberry Pi Pico 使用，可以采集周围环境的温湿度、大气压强、环境光、VOC、红外线、紫外线等传感器数据，也可以轻轻松松地 DIY 一个可以检测运动姿态和方位的机器人。
- 板载 Raspberry Pi Pico 接口，适用于 Raspberry Pi Pico 系列主板
- 板载 TSL25911FN 数字环境光传感器，可测量红外光强及人眼可见光
- 板载 BME280 温湿度气压传感器，可测量温度、湿度、气压
- 板载 ICM20948 运动姿态传感器，可测量加速度、陀螺仪、磁力计
- 板载 LTR390-UV-1 紫外传感器，可测量紫外光强
- 板载 SGP40 气体传感器，可检测环境 VOC
- I2C 接口通信，两线即可实现读取
- 提供完善的配套资料手册 (MicroPython 示例程序)
产品参数
| TSL25911FN 数字环境光传感器 | |
|---|---|
| I2C 地址 | 0x29 |
| 有效量程 | 0 ~ 88000Lux |
| BME280 温湿度气压传感器 | |
| I2C 地址 | 0x76 |
| 温度检测 | -40 ~ 85℃ (分辨率 0.01℃，精度 ±1℃) |
| 湿度检测 | 0 ~ 100%RH (分辨率 0.008%RH，精度 ±3%RH，响应时间 1s，滞后 ≤2%RH) |
| 气压检测 | 300 ~ 1100hPa (分辨率 0.18Pa，精度 ±1hPa) |
| ICM20948 运动姿态传感器 (9 轴传感器，3 轴加速度，3 轴陀螺仪，3 轴磁力计) |
|
| I2C 地址 | 0x68 |
| 加速度计分辨率 | 16 位 |
| 加速度计量程 (可选) | ±2、±4、±8、±16g |
| 陀螺仪分辨率 | 16 位 |
| 陀螺仪量程 (可选) | ±250、±500、 ±1000、±2000°/sec |
| 磁力计分辨率 | 16 位 |
| 磁力计量程 | ±4900µT |
| LTR390-UV-1 紫外传感器 | |
| I2C 地址 | 0x53 |
| 响应波长 | 300nm ~ 350nm |
| SGP40 气体传感器 | |
| I2C 地址 | 0x59 |
| 测量范围 | 0 至 1,000 ppm 乙醇当量 |
| 检测限制 | < 0.05 ppm 乙醇当量 < 10 % 浓度设定点（以较大者为准） |
| 响应时间 | < 10 s (tau 63 %) |
| 启动时间 | < 60 s |
| 支持片内湿度补偿 | |
资源简介
- TSL25911FN
数字环境光传感器，可测量红外光强及人眼可见光
- LTR390-UV-1
紫外传感器，可测量紫外光强
- SGP40
气体传感器
- ICM20948
3 轴加速度，3 轴陀螺仪，3 轴磁力计
- 电压转换芯片
5V 转 3.3V/1.8V
- BME280
温湿度气压传感器
- 逻辑电平转换
3.3V - 1.8V
- I2C 选择电阻
接口定义
产品尺寸
