5G DONGLE 扩展板 四天线 USB3.2 接口 铝合金外壳 含 RM520N-GL 5G 模组 支持 M.2 (NGFF) Key B 接口
支持3G/4G/5G、M.2(NGFF) Key B 接口、 3042/3052 封装，板载SIM和eSIM卡槽，配套工业铝合金外壳
型号
RM520N-GL 5G DONGLE (B)
SKU
30237
品牌
Waveshare
模组选择
- 产品详情
- 产品资料

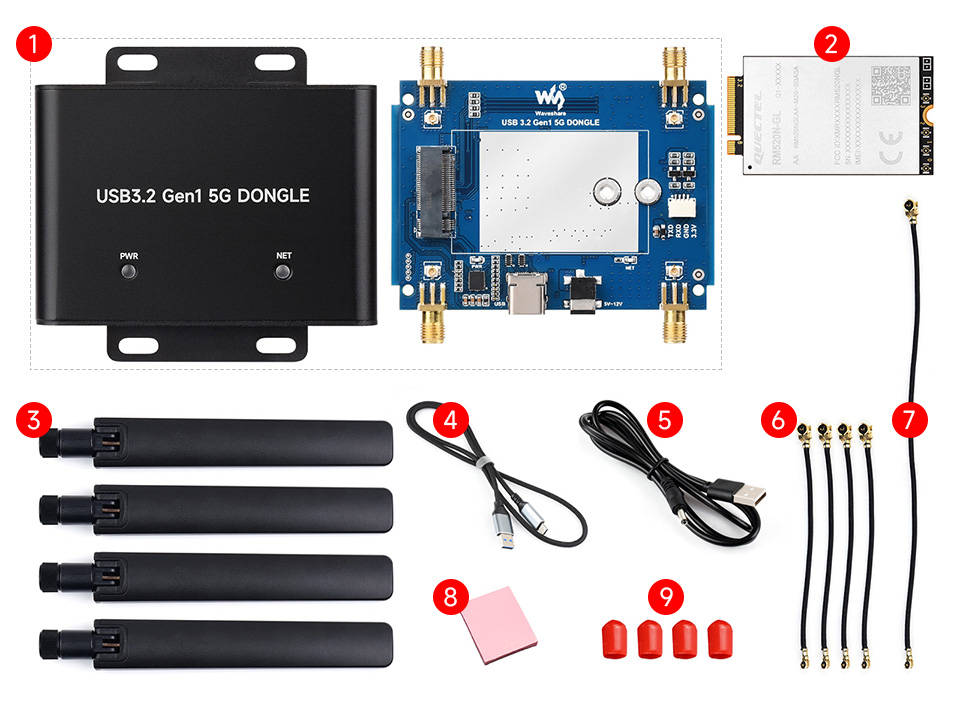

- 配置清单
5G DONGLE 扩展板
M.2 转 USB3.2 接口
支持 SIMCom / 移远 / 广和通等品牌的主流 5G M.2 模块
兼容 3042 / 3052 封装
注意：USB 3.2 Gen1 5G DONGLE 不含 5G 模组，须另外选购 5G 模组；
推荐购买带 5G 模组的套餐，详见选型表
产品特性
- 支持 M.2 (NGFF) Key B 接口的 5G 模块，可适配 SIMCom、移远和广和通等品牌的主流 5G 模组
- 支持 3042 / 3052 封装的 5G 模组，如 SIM82XX、RM5XX、FM650XX 系列的 5G 模组
- 板载 Type-C 接口，支持 USB 接入树莓派或电脑进行 5G 联网、升级固件或外部供电
- 板载 UART 通讯接口，可以通过该接口与部分模组实现数据传输等功能
- 板载 4 路 IPEX 4 代转 SMA 的天线接口，方便直接安装固定天线
- 板载电源转换电路，支持 DC 3.5 插孔 5V ~ 12V 电压供电，也可通过 USB3.2 接口 5V / 2A 供电
- 板载 1 路标准 SIM 卡槽和 1 路封装为 QFN-8 (5X6) 的 eSIM 卡槽，双卡单待，可通过 AT 指令切换使能
- 板载电源、网络指示灯，方便查看模块工作状态和 5G 调试
- 配套工业铝合金外壳，氧化磨砂处理，CNC 数控开孔，牢固耐用，可在桌面或壁挂使用
可适配 SIMCom / 移远 / 广和通
5G 模组
| 型号 | SIM8202G-M2 | SIM8262E-M2 | SIM8262A-M2 | RM520N-GL | RM530N-GL |
|---|---|---|---|---|---|
| 5G 标准 | 3GPP R15 | 3GPP R16 | |||
| 适用地区 | 除美洲外的其他地区 | 美洲 | 全球 | ||
| 芯片方案 | 高通骁龙 X55 | 高通骁龙 X62 | |||
| 工作频段 | |||||
| Sub-6G | n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | 5G NR NSA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |
| 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | |
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | B34, B38, B39, B40, B41, B42, B43, B48 | |
| LAA | - | B46 | |||
| WCDMA | B1, B2, B3, B4, B5, B8 | B1, B5, B8 | B2, B4, B5 | B1, B2, B4, B5, B8, B19 | |
| GNSS | 支持 GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS | ||||
| 数据传输 | |||||
| Sub-6G | 2.4Gbps (DL) / 500Mbps (UL) | 5G NR NSA: 3.4Gbps (DL) / 550Mbps (UL) | |||
| 5G NR SA: 2.4Gbps (DL) / 900Mbps (UL) | |||||
| LTE | 1.0Gbps (DL) / 200Mbps (UL) | 1.6Gbps (DL) / 200Mbps (UL) | |||
| UMTS | 42Mbps (DL) / 5.76Mbps (UL) | ||||
| 产品尺寸 | 42.0 × 30.0 × 2.3 (mm) | 52.0 × 30.0 × 2.3 (mm) | |||
| 说明：5G 模组须另外选购，此表为实测支持的型号；若用于其他模组，须确认引脚兼容性，以实测为准。 | |||||

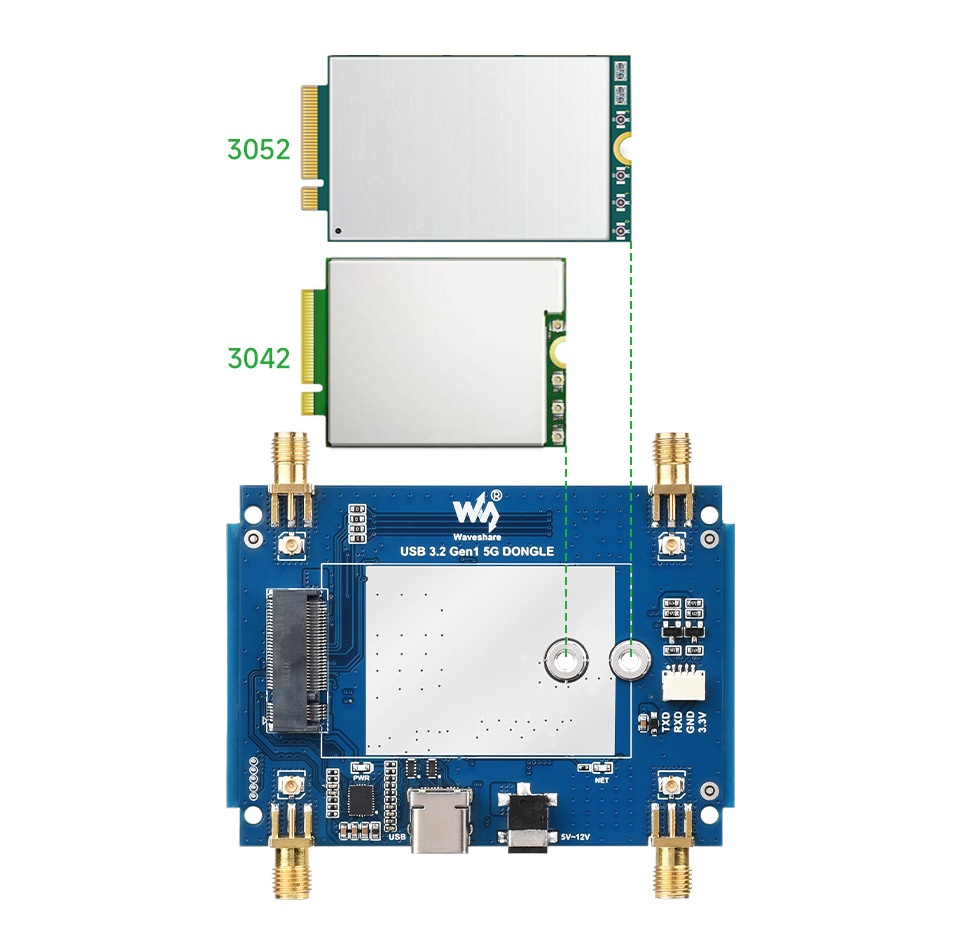

多种尺寸兼容
支持 3042 / 3052 封装

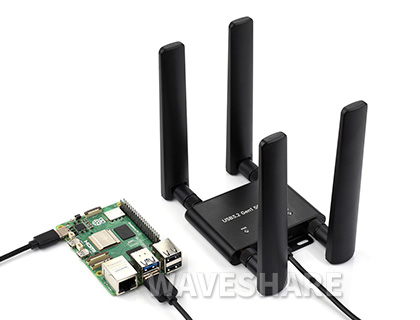

设备连接演示
通过 USB 转接线接入 Windows 计算机，树莓派主板
及 Jetson Nano 系列主控板拨号上网
图片仅供展示，具体配置请参考配置清单

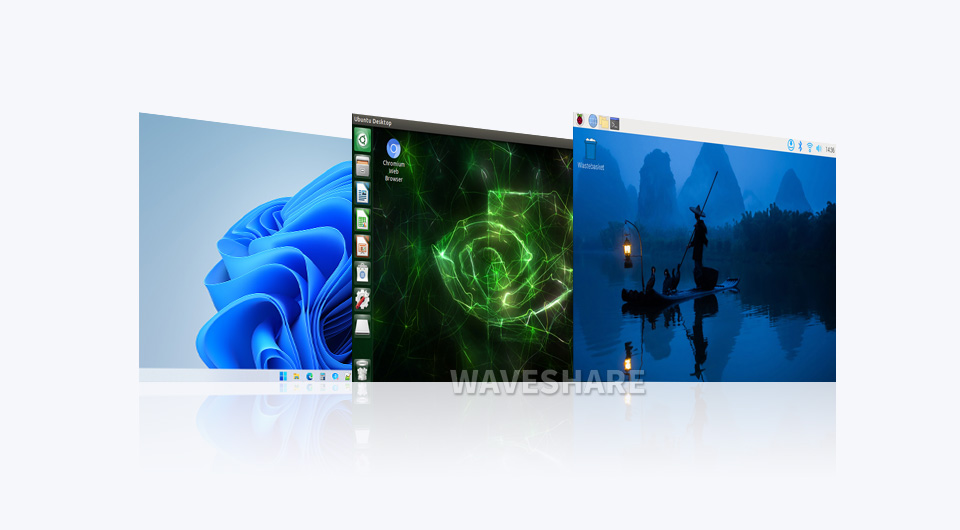

多系统兼容 操作简单
支持 Windows / Linux 等系统
只需插上 USB 接口，安装驱动进行简单配置，即可实现高速 5G 联网
应用场景
接口简介
工业级铝合金磨砂外壳
使用铝合金材质，并经过氧化磨砂处理，牢固耐用，
体积小巧，精致轻便，可在桌面或壁挂使用

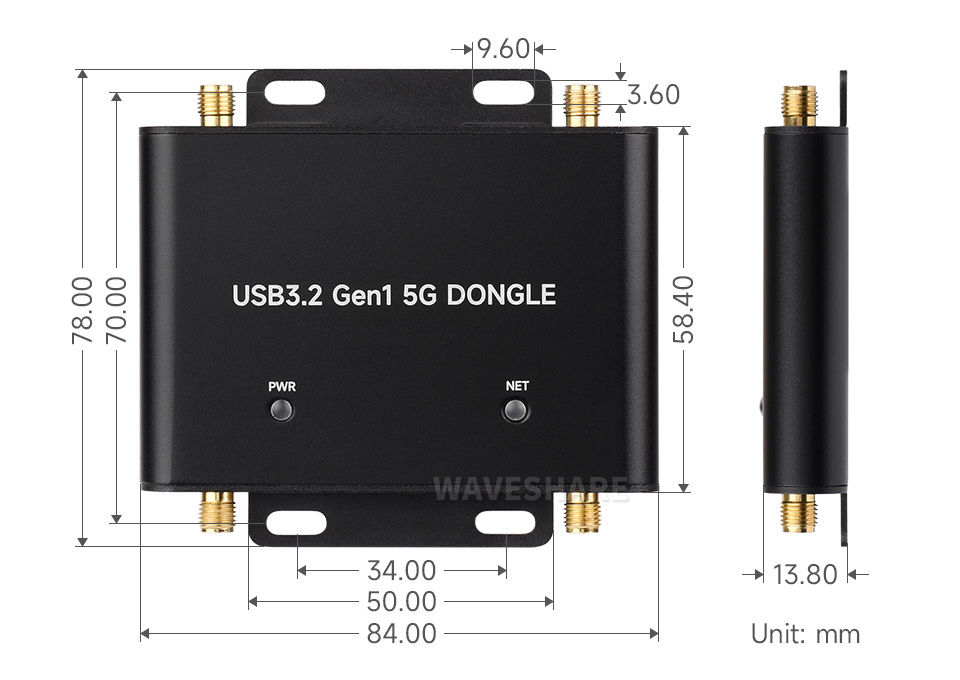

产品尺寸
说明：手工测量，存在一定的误差
选型表
| 型号 | 适用范围 |
|---|---|
 USB 3.2 Gen1 5G DONGLE | 用户须自备 5G 模组，可适配大部分 SIMCom/移远/广和通等品牌的主流 5G M.2 模组，详见上表 |
 SIM8202G-M2 5G DONGLE (B) | 已配套 5G 模组，适用于除美洲外的国家或地区，用户可使用 USB3.2 快速接入 5G 网络，或测试评估 SIM8202G-M2 5G 模组 |
 SIM8262E-M2 5G DONGLE (B) | 已配套 5G 模组，适用于除美洲外的国家或地区，用户可使用 USB3.2 快速接入 5G 网络，或测试评估 SIM8262E-M2 5G 模组 |
 SIM8262A-M2 5G DONGLE (B) | 已配套 5G 模组，适用于美洲的国家或地区，用户可使用 USB3.2 快速接入 5G 网络，或测试评估 SIM8262A-M2 5G 模组 |
 RM520N-GL 5G DONGLE (B) | 已配套全球版 5G Sub-6G 模组 (高通方案)，用户可同时使用 USB3.2 快速接入 5G 网络，或测试评估移远 RM520N-GL 5G 模组 |
 RM530N-GL 5G DONGLE (B) | 已配套全球版5G Sub-6G & mmWave 模组 (高通方案)，用户可同时使用 USB3.2 快速接入 5G 网络，或测试评估移远 RM530N-GL 5G 模组 |
