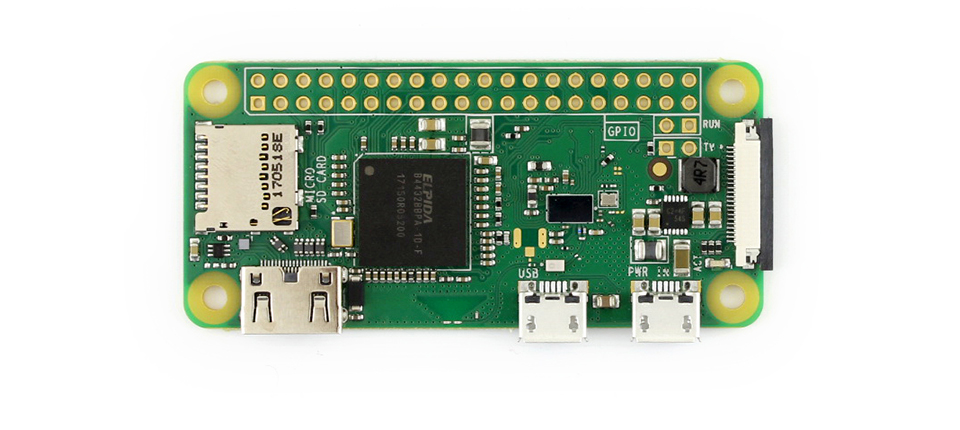

Raspberry Pi Zero W
树莓派 Zero WiFi 版
适合用智能家居应用和其他物联网项目
产品特性
树莓派 Zero 是树莓派系列中小尺寸高性价比的卡片式开发主板。树莓派 Zero 采用的是 ARM11 内核的 BCM2835 处理器，经济适用。树莓派 Zero W 是在 Zero 原版的基础上板载无线网卡，支持蓝牙和 WiFi 功能，Zero WH 是在 Zero W 的基础上加焊了 40PIN 排针，方便用户的调试和使用。
主要功能特性有：
- Broadcom BCM2835，1GHz ARM11 内核
- 512MB LPDDR2 SDRAM
- 2.4GHz IEEE 802.11b/g/n 无线局域网，蓝牙 4.1，BLE
- 板载 1 个 Mirco USB 2.0 接口，带 OTG
- 板载 Raspberry Pi 40 Pin GPIO 接口焊盘，适用于树莓派系列扩展板
- MicroSD 卡插槽
- Mini HDMI 输出接口，支持 HDMI (1.3 和 1.4)， 分辨率为 640 × 350 至 1920 × 1200，支持 PAL 和 NTSC 制式
- 复合视频接口焊盘，和复位接口焊盘
- CSI-2 摄像头接口
版本选择
资源简介
BCM2835 处理器
1GHz ARM11 内核
无线 Wi-Fi 及蓝牙
板载 2.4GHz IEEE 802.11b/g/n 无线局域网和蓝牙 4.1，BLE
产品尺寸
迭代产品参数对比
| 产品 | Zero | Zero W | Zero WH | Zero 2 W | Zero 2 WH | Zero 2 WHC |
|---|---|---|---|---|---|---|
| 芯片 | BCM2835 | BCM2710A1 | ||||
| CPU | 1GHz ARM11 单核 | 1GHz ARM Cortex-A53 64 位 四核 |
||||
| GPU | VideoCore IV GPU，OpenGL ES 1.1, 2.0 | |||||
| 内存 | 512 MB LPDDR2 SDRAM | |||||
| WiFi | - | 2.4GHz IEEE 802.11b/g/n | ||||
| 蓝牙 | - | 蓝牙4.1，BLE， 板载天线 |
蓝牙4.2，BLE， 板载天线 |
|||
| 视频 | Mini HDMI 接口，支持 HDMI (1.3 和 1.4)，分辨率为 640 × 350 至 1920 × 1200 支持 PAL 和 NTSC 制式 | |||||
| 摄像 | CSI-2 接口 | |||||
| USB | micro USB On-The-Go (OTG) 接口，支持 USB HUB 扩展 | |||||
| GPIO | Raspberry Pi 40 Pin GPIO 接口焊盘 | |||||
| 卡槽 | Micro SD 卡槽 | |||||
| 电源 | 5V，通过 Micro USB 或 GPIO 引脚 | |||||
| 焊接 排针 |
- | 黑色 | - | 黑色 | 彩色 | |
相关套餐选型
| 套餐 | A | B | D | E | F | |||
|---|---|---|---|---|---|---|---|---|
| Raspberry Pi Zero W | 原版配黄色排针和黑色排座 或 原版加焊黑色排针 |
|||||||
| HDMI 转接头 | ||||||||
| USB Type A 转接线 | ||||||||
| Micro SD Card 16GB | ||||||||
| 5V 3A 电源 | ||||||||
| 树莓派 W 原装外壳 | ||||||||
| USB HUB 扩展板 | ||||||||
| 2.13 英寸红黑白三色墨水屏 | ||||||||
| 1.3 英寸 IPS LCD 显示屏 + UPS 不间断电源扩展板 + 黑色亚克力保护盖板 |
||||||||
套餐 A - 基础套餐
套餐 A 是基础的简易套餐，搭配的两款配件可以把 Mini HDMI 接口和 Micro USB 接口分别转换为当下常用的 HDMI 和 USB Type A 类型的接口，方便接入其它外设，轻松解决设备的适配问题。
套餐 B - 入门套餐
套餐 B 是入门套餐，搭配 16GB 内存卡，可以把系统装进去并运行，还搭配了套餐 A 的配件和电源，方便接入其它的外设，另外还配置一款树莓派官方经典红白色外壳，非常美观且实用。
套餐 D - USB HUB 扩展套餐
套餐 D 在套餐 A 的基础上，搭配了 16GB 内存卡、电源和 USB HUB HAT，USB HUB HAT 外扩 4 路 USB 2.0 接口和 1 路 USB 转 UART，可接入更多的 USB 设备和进行串口调试。
USB HUB HAT 简介：
- 板载 4 路 USB Type A 扩展口，兼容 USB 2.0 / 1.1 传输
- 板载 USB to UART，方便 Raspberry Pi 进行串口调试
- 板载多个指示灯，方便查看电源、USB to UART 和 USB 扩展接口的工作状态
- 更多详细介绍，请参阅 USB HUB HAT 详情页
套餐 E - 墨水屏套餐
套餐 E 是一款墨水屏套餐，在套餐 A 的基础上，还搭配了 16GB 内存卡、电源和 2.13 英寸红黑白三色墨水屏，小小的墨水屏显示器可以用来显示天气预报、时间或者图文信息等内容。
2.13 英寸红黑白三色墨水屏简介：
- 2.13 英寸墨水屏，250 × 122 分辨率，红黑白三色显示
- 2 级灰度，15 秒全局刷新时间
- 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
- 更多详细介绍，请参阅 2.13 英寸红黑白三色墨水屏 详情页
套餐 F - UPS + 显示屏套餐
套餐 F 包含了树莓派 Zero WH、1.3 英寸 IPS LCD 扩展板、UPS 不间断电源扩展板以及黑色亚克力盖板，套餐资源丰富，入手即用，无需要担心兼容性问题，轻轻松松玩转树莓派显示屏编程。
更多详细介绍，请参阅 Zero WH 套餐 F 详情页
