SIM7600CE-CNSE 4G DONGLE模块 单天线 数传工业级上网模块 全网通

支持2G/3G/4G,4G全网通,USB/UART通信,支持Windows/Linux系统,自动识别波特率

已停产

型号
SIM7600CE-CNSE 4G DONGLE
SKU
18161
品牌
Waveshare
  • 关联商品

SIM7600CE-CNSE 4G DONGLE模块 单天线 数传工业级上网模块 全网通

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单

本产品模组已停产,推荐用以下方案代替,可支持更多网络制式和频段:
SIM7600CE-JT1S 4G DONGLE

SIM7600CE-CNSE 4G DONGLE

我是一款工业级4G上网模块,全网通,支持高达150Mbps下行速率和50Mbps上行速率,支持Windows/Linux等操作系统,可适用于PC、树莓派、无人机、工控机或其他需要4G联网的工业或物联网设备中。你可以通过4G DONGLE连接笔记本、树莓派或其他工控主机,随时随地通过4G进行上网。

SIM7600CE-CNSE 4G DONGLE首图
SIM7600CE-CNSE 4G DONGLE特性

我的特性


  • 支持2G/3G/4G网络,全网通,支持国内移动/电信/联通三大运营商网络
  • 提供驱动,可适用于Windows/Linux等操作系统
  • 支持TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS等通信协议
  • 板载USB接口,方便直接接入主流ARM、X86主板或其他工控机进行联网
  • 板载UART接口,带硬件流控制,方便接入Arduino/STM32等主控板
  • 板载SIM卡槽,支持1.8V和3V SIM卡
  • 板载3个LED指示灯,方便查看模块运行状态
  • 配套外壳,体积小巧,美观耐用,携带方便
  • 支持波特率范围:300bps ~ 4Mbps(默认为115200bps)
  • 支持自动识别波特率(9600bps ~ 115200bps)

参数对比


产品型号 SIM7600CE-CNSE SIM7600G-H
工作频段
LTE Cat-4
/LTE Cat-1
LTE-TDD: B38/B39/B40/B41
LTE-FDD: B1/B3/B8
LTE-TDD: B34/B38/B39/B40/B41
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/
B13/B18/B19/B20/B25/B26/B28/B66
3G UMTS/HSDPA/HSPA+: B1/B8
TD-SCDMA: B34/B39
UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE: 900/1800MHz GSM/GPRS/EDGE:
850/900/1800/1900MHz
GNSS 不支持 支持GPS、北斗、Glonass、LBS基站定位
适用地区 中国 全球通用
数据传输
LTE Cat-4
150Mbps(DL) / 50Mbps(UL)
3G (HSPA+) 42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL) / 85.6Kbps(UL)
软件功能
操作系统 Windows/Linux
通信协议 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
上网方式 NDIS/RNDIS/PPP
短信(SMS) 支持MT、MO、CB、Text、PDU
硬件说明
通信接口 USB / UART
UART通信波特率 300bps ~ 4Mbps(默认为115200bps)
指示灯 NET:网络指示灯
STA:状态指示灯
PWR:电源指示灯
SIM卡 Nano SIM卡(1.8V / 3V)
天线接口 LTE
供电电压 5V
逻辑电压 3.3V
产品尺寸 89.20 × 45.26 × 14.62mm

批量可定制模组型号(如:SIM7600CE-T / E-H / A-H 等),有需要请联系微雪团队。

支持2G/3G/4G网络,国内全网通

SIM7600CE-CNSE 4G DONGLE国内全网通

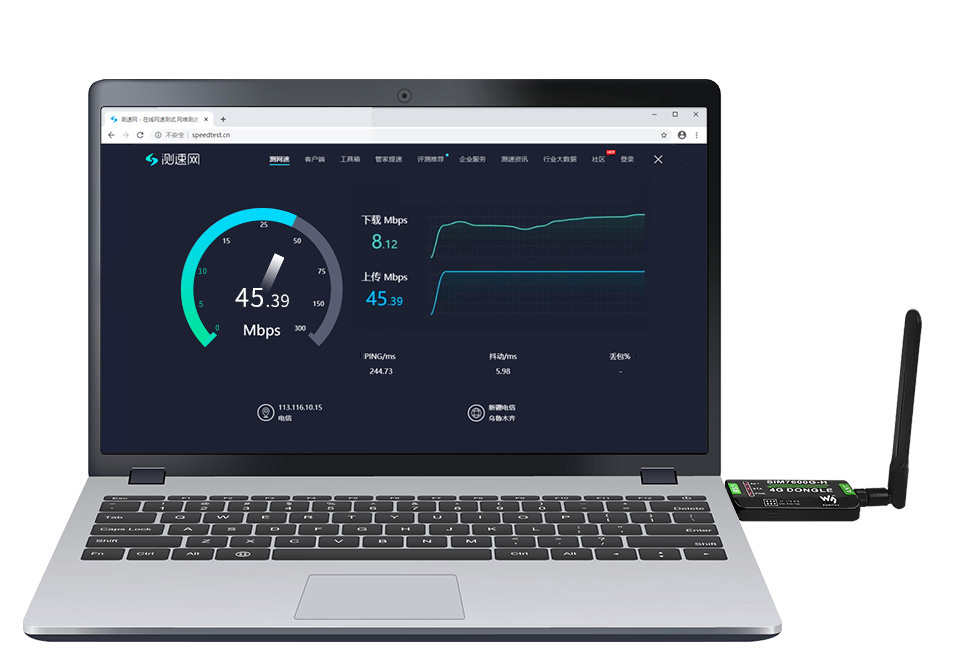

支持接入笔记本、树莓派
或其他工控主机


支持高达150Mbps下行和50Mbps上行速率

SIM7600G-H 4G DONGLE支持接入笔记本 SIM7600G-H 4G DONGLE工业级4G通信文案

*理想情况可支持高达150Mbps下行和50Mbps下行速率,实际测速结果受网络覆盖率,网络拥堵情况和基站情况等因素影响会有较大波动。

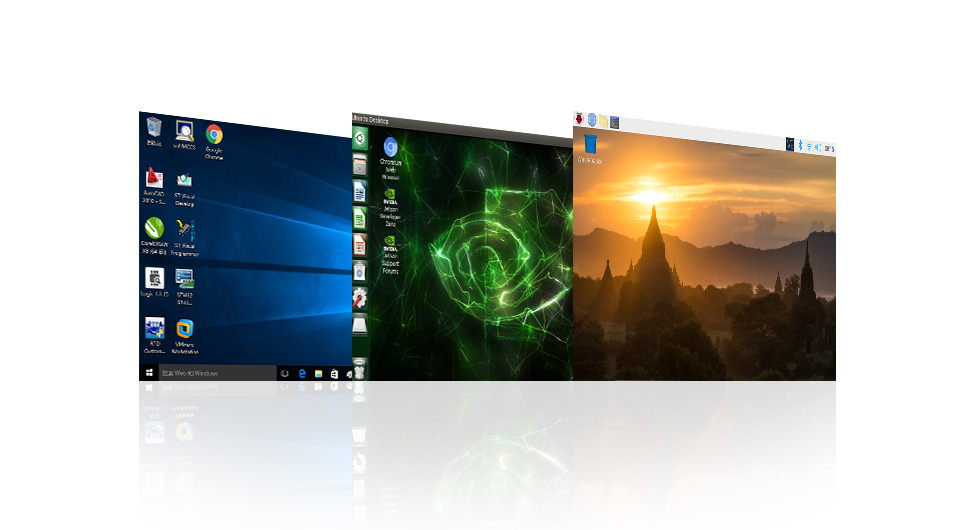

支持Windows/Linux系统


只需插上USB接口,安装驱动进行简单配置,即可实现高速4G联网

SIM7600CE-CNSE 4G DONGLE多系统兼容

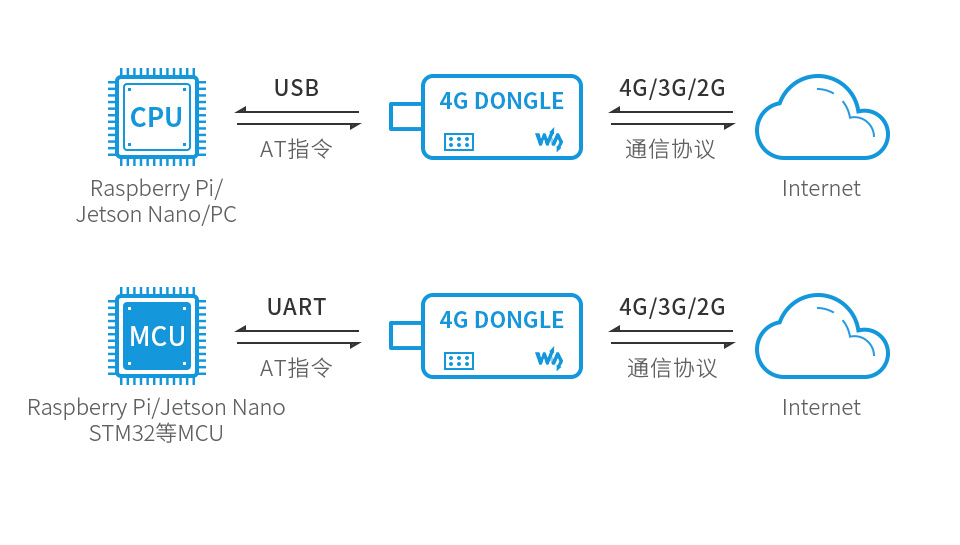

支持云平台通信


支持USB/UART两种接口通信
支持TCP/UDP/FTP/FTPS/HTTP/HTTPS等通信协议

SIM7600CE-CNSE 4G DONGLE云平台通信

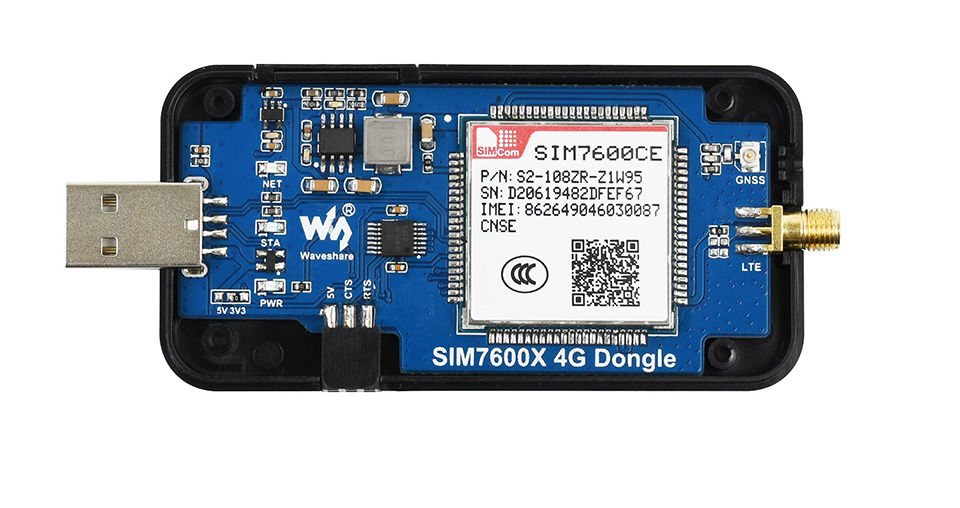

工业级4G通信方案


搭载SIM7600CE-CNSE模组,工业级设计,通信稳定更耐用

SIM7600CE-CNSE 4G DONGLE工业级4G通信文案
SIM7600CE-CNSE 4G DONGLE的天线介绍

可以灵活转动的天线

天线采用灵活结构设计,支持多维度自由旋转
用户可根据使用习惯与信号强弱进行调整,提高信号灵敏度

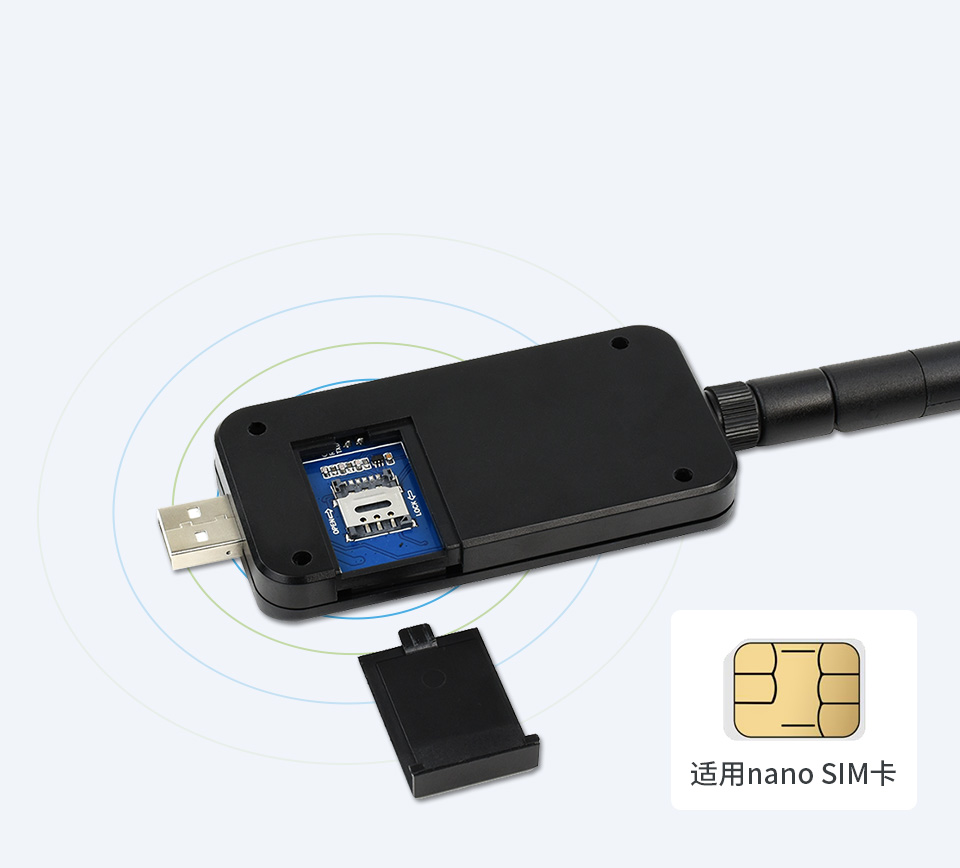

SIM7600CE-CNSE 4G DONGLE 4G上网卡槽

4G上网卡槽

滑盖式卡扣设计,稳定牢固,开关方便

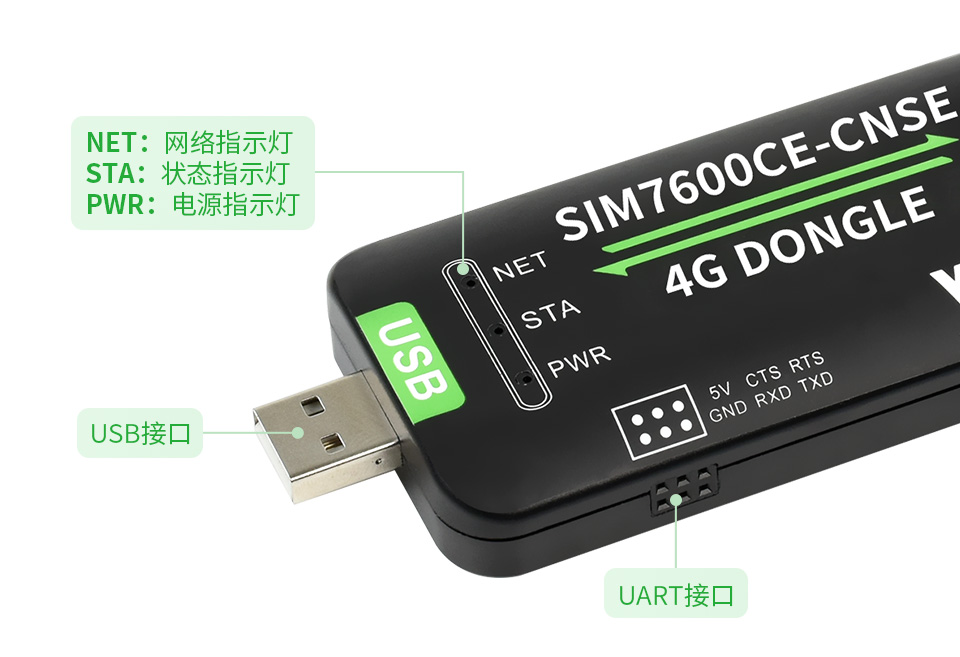

三种数据指示灯


轻轻松松看到工作状态,为您编程调试提供方便

SIM7600CE-CNSE 4G DONGLE数据指示灯
UART接口说明
5V 5V DC 电源输入
GND 地线,连接到电源地
TXD 数据发送
RXD 数据接收
CTS 硬件流控,清除发送,不用可悬空
RTS 硬件流控,请求发送,不用可悬空

应用场景

SIM7600CE-CNSE 4G DONGLE应用场景

外形尺寸

SIM7600CE-CNSE 4G DONGLE尺寸图

资料及服务

微雪资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/SIM7600CE-CNSE_4G_DONGLE

配置清单



  1. SIM7600CE-CNSE 4G DONGLE × 1
  2. LTE天线 × 1
  3. USB延长线 × 1
  4. 6PIN杜邦线 × 1
  5. 螺丝工具包 × 1
