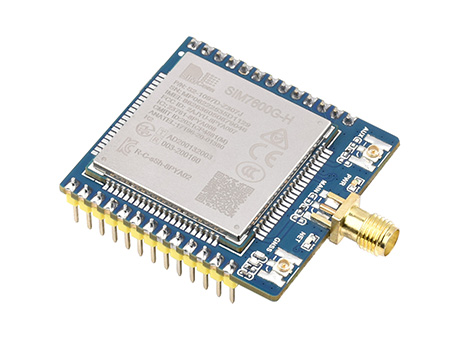

SIM7600G-H 4G 通信模块 全球通多频段 兼容4G/3G/2G 带GNSS定位 加焊排针版 带SMA天线

邮票孔沉金工艺设计，板载保护电路，支持多种通信方式，预焊 SMA 天线座子等
价格
原价
型号
SIM7600G-H 4G Module (B)
SKU
24011
品牌
Waveshare
版本选择
标准版（带 FPC 天线） 加焊排针版（带 SMA 天线）
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

SIM7600G-H 4G 通信模块 全球通多频段 兼容4G/3G/2G 带GNSS定位 加焊排针版 带SMA天线

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

SIM7600G-H 4G 通信模块

支持 4G/3G/2G 通信和 GNSS 定位

SIM7600X-H 4G 通信模块

版本选择

IPEX 接口，标准版
IPEX 接口，标准版

配备了排针和 FPC 天线

SMA 主天线接口，加焊排针版
SMA 主天线接口，加焊排针版

预焊 SMA 天线座子和配备 SMA 天线

产品特性

  • 支持 2G/3G/4G 网络，全球通用，支持全球频段的 2G/3G/4G 通信网络
  • 支持拨号上网、电话、短信、TCP、UDP、MQTT、DTMF、HTTP、FTP 等功能
  • 支持 GPS、北斗、GLONASS、GALILEO、QZSS、LBS 基站定位
  • 板载 USB 和 UART 接口，可用于拨号上网、云平台通信、GNSS 定位信息等
  • 邮票孔沉金工艺设计，体积小巧，方便直接焊接或通过排针插入等方式集成到设备上
  • 引出模组 USB/UART/SIM卡/GPIO 等控制接口，方便开发调试，具有更强的扩展性
  • 内置电平转换电路，兼容 3.3V 和 5V 的工作电平，可用于 STM32/
    ESP32/Arduino 等 3.3V 和 5V 的单片机主板
  • 支持多种供电方式：USB 口、排针 VIN 和 VBAT (3.7V 锂电池) 供电
  • 板载 SIM 卡 TVS 保护，USB 和排针供电隔离，VIN 供电防反接等保护电路，使用更安全可靠
  • 板载 2 个 LED 指示灯，方便查看模块运行状态
  • 采用 SIMCOM 官方推荐的电源方案，支持 5~26V 宽电压供电和3A大电流输出，不再担心模组瞬时功耗太大掉线重启，工业使用更稳定可靠
  • 板载 Nano SIM 卡槽，支持 1.8V 和 3V SIM 卡，靠板边设计，方便 SIM 卡接入和取出
  • 提供完善的配套资料手册 (Raspberry Pi/Jetson Nano/旭日® X3 派/
    Arduino/STM32 示例程序)
  • 引出 3 路天线接口，可兼容焊接 IPEX 和 SMA 天线座子，出货默认有两个版本可选，支持批量定制

产品参数

产品参数
4G 模组 SIM7600G-H
适用区域 全球通用
工作频段
LTE Cat-4 LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
LTE-TDD：B34/B38/B39/B40/B41
3G UMTS/HSDPA/HSPA+：B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE：850/900/1800/1900 MHz
GNSS GPS/Beidou/GLONASS/GALILEO/QZSS
GNSS 参数
接收 C/A Code
16 个通道
灵敏度 -159dBm (GPS) / -158dBm (GLONASS) / TBD (北斗)
冷启动 ：-148dBm
首次定位时间
(开阔地)		 冷启动：<35s
热启动：<1s
软件特性
网络协议 TCP/IP/IPV4/IPV6/MQTT/MQTTS/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
上网方式 PPP/NDIS/RNDIS
USB 驱动 Windows XP/7/8/10/11、Linux (树莓派 Raspbian 系统免驱)
短信 (SMS) 支持类型：MT、MO、CB、Text、PDU
硬件接口
USB 接口 支持，可用于接入 PC/树莓派/Jetson Nano 等主机进行 4G 联网，定位，AT 指令收发测试，固件升级等
UART 接口 支持，可用于接入 MCU 进行 4G 联网，定位，AT 指令收发测试等，可兼容 3.3V/5V 工作电平
SIM 卡接口 板载 Nano SIM 卡槽，同时引出相关引脚，兼容 1.8V 和 3V SIM 卡
天线接口 MAIN：4G 主天线 (可选配 SMA 接口或 IPEX 1 接口版本)
AUX：4G 辅助天线 (默认为 IPEX 1 接口，批量可定制为 SMA 接口)
GNSS：定位天线 (默认为 IPEX 1 接口，批量可定制为 SMA 接口)
其他接口 引出 GPIO，PWR，RST，FLT 等模组常用的控制引脚
其他参数
供电方式 USB 口或 VBUS - GND 排针供电：5V 供电
VIN - GND 排针供电：5V~26V 宽电压供电
BAT - GND 排针供电：3.7V 锂电池供电
工作电压 默认为 3.3V（可通过 VIO 外接 3.8V~5V，设置成对应 VIO 的工作电平)
工作温度 -30 ~ 80°C
存储温度 -45 ~ 90°C
产品尺寸 38.8 x 42.0mm

支持全球频段的 4G/3G/2G

SIM7600X-H 4G 通信模块支持全球频段的 4G/3G/2G

支持 Windows/Linux 拨号上网

LTE Cat-4：高达 50Mbps (上传) / 高达 150Mbps (下载)
3G (HSPA+)：高达 5.76Mbps (上传) / 高达 42Mbps (下载)

SIM7600X-H 4G 通信模块支持 Windows/Linux 拨号上网

适用于多种编程平台

提供 Raspberry/Pi Pico/Jetson Nano/ESP32/Arduino/STM32 示例程序和使用手册，开发集成更方便，扩展性强

SIM7600X-H 4G 通信模块适用于多种编程平台

云平台通信

支持 TCP/UDP/MQTT/MQTTS/FTP/FTPS/HTTP/HTTPS 等协议

SIM7600X-H 4G 通信模块云平台通信

支持 GNSS 定位

支持 GPS、北斗、GLONASS、GALILEO、QZSS、LBS 基站定位

SIM7600X-H 4G 通信模块支持 GNSS 定位

*默认无配送 GNSS 天线，客户可根据需求，选配 GNSS 天线：

SIM7600X-H 4G 通信模块有源陶瓷天线
有源陶瓷天线

体积小巧，须在室外使用

SIM7600X-H 4G 通信模块3 米外置天线
3 米外置天线

可在室内靠窗区域定位，通过 3 米的延长线把天线接收端放置到室外

支持短信收发

支持 AT 指令收发短信和打电话*

SIM7600X-H 4G 通信模块支持短信收发

*模组支持电话语音功能，默认无引出 PCM 和耳麦接口
须通过 AT 指令和 USB AUDIO 开发才能实现 USB 口语音通话

小巧易集成

采用邮票孔设计，尺寸小巧，集成度高
引出大部分常用的引脚接口，方便 DIY 和嵌入集成到用户设备上

SIM7600X-H 4G 通信模块小巧易集成

资源简介

SIM7600X-H 4G 通信模块资源简介

引脚定义

SIM7600X-H 4G 通信模块引脚定义
引脚名称 功能描述 引脚名称 功能描述
NET 网络指示灯 GND 电源地
FLT 飞行模式 DTR 低功耗引脚
IO41 可通过 AT 指令控制 GPIO41 口
高低电平输出		 CTS 串口流控
IO43 可通过 AT 指令控制 GPIO43 口
高低电平输出		 RTS 串口流控
RI 来电唤醒引脚 TXD 串口发送
SD SIM卡数据 RXD 串口接收
SR SIM卡复位 VIO 即 VCCIO，悬空为 3.3V IO 电平，
可外接 3.8V~5V，切换成对应
VIO 工作电平
SC SIM 卡时钟 VIN 宽电压输入，5V~26V
VSIM SIM 卡供电 GND 电源地
GND 电源地 BAT 3.7V 锂电池供电输入
DP USB 信号线 Data+ RST 模块复位引脚
DN USB 信号线 Data- PWK 模块开关机引脚
VBUS USB 供电线 3V3 3.3V 供电输出

硬件连接参考

可通过 USB 直接接入 PC / Raspberry Pi / Jetson Nano 主板

SIM7600X-H 4G 通信模块硬件连接参考

可通过 UART 接口和 VIN 排针供电直接接入 Arduino 等 5V* 的主板

SIM7600X-H 4G 通信模块硬件连接参考

*可选：VIO 是否接入 5V，取决于选择的 Arduino 的 IO 口工作电平，若为 5V 则须接入，为 3.3V 则不接

可通过 UART 接口和 VBAT 锂电池排针供电直接接入 ESP32 等 3.3V 主板

SIM7600X-H 4G 通信模块硬件连接参考

产品展示

SIM7600X-H 4G 通信模块产品展示
SIM7600X-H 4G 通信模块产品展示

产品尺寸

SIM7600X-H 4G 通信模块产品尺寸

产品选型

产品型号 SIM7600CE-T* SIM7600E-H* SIM7600A-H* SIM7600G-H
工作频段
4G LTE-TDD：
B38/B39/B40/B41
LTE-FDD：
B1/B3/B5/B8 		LTE-TDD：
B38/B40/B41
LTE-FDD：
B1/B3/B5/B7/B8/B20 		LTE-TDD：
B2/B4/B12		 LTE-TDD：
B34/B38/B39/B40/B41
LTE-FDD：
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
3G UMTS/HSDPA/HSPA+：
B1/B8
TD-SCDMA：
B34/B39 CDMA：
1X/EVDO BC0 		UMTS/HSPA+：
B2/B5		 UMTS/HSPA+：
B2/B4/B12		 UMTS/HSDPA/HSPA+：
B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE：900/1800MHz 不支持 GSM/GPRS/EDGE：
850/900/1800/1900MHz
数据传输
LTE
Cat-4		 150Mbps(DL)/50Mbps(UL)
3G (HSPA+) 42Mbps(DL)/5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL)/236.8Kbps(UL) 不支持 236.8Kbps(DL)/236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL)/85.6Kbps(UL) 不支持 85.6Kbps(DL)/85.6Kbps(UL)
应用场景
适用地区 中国 欧洲/东南亚/西亚/非洲/中国/韩国 北美 全球通用
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业

*部分产品未上架，有批量定制需求请联系微雪团队

产品资料

资料路径：www.waveshare.net/wiki/SIM7600G-H_4G_Module
