SN74LS06

芯片信息

型号 封装 在线定购
SN74LS06D(查看) SOIC14
SN74LS06N(查看) PDIP14

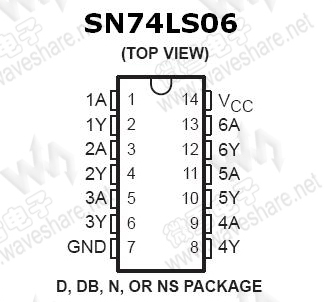

引脚布局

(点击图片看大图)
技术资料—— SN74LS06 PDF技术资料

SN74LS06 概述


  74LS06器件包含6路反相缓冲器/驱动器,带有高压集电极开路输出,可连接高电平电路的接口(如MOS),可驱动高强度电流负载,当然也可以充当反相缓冲器用于驱动TTL输入。74LS06的额定输出电压为30 V,74LS06的最大吸取电流为40 mA。
  74LS06兼容大多数TTL电路。74LS06的输入是二极管钳位式,可以把传输产生的不良影响降到最低,大大简化了电路的设计。74LS06典型功耗为175 mW,平均传输延迟时间为8 ns。
SN74LS06 参数
74LS06 基本参数
电压   4.75~5.25 V
驱动电流   0.25/40 mA
最大传输延迟   20 ns
74LS06 其他特性
逻辑电平   TTL
门数   6
74LS06 封装与引脚
PDIP14, SOIC14, SOP14, SSOP14

SN74LS06 特性

  • 转换TTL电平到MOS电平
  • 高吸取电流
  • 钳位二极管输入,简化设计
  • 集电极开路驱动,用于指示灯和中继
  • 输入完全兼容大多数TTL电路
