STLINK-V3MINIE
微型仿真下载器
基于 Arm Cortex-M 内核的 STM32 32 位微控制器
STLINK-V3MINIE 是一款易于使用的便携式微型仿真下载器，用于 STM32 微控制器的独立调试和编程微型探头，JTAG/SWD 接口用于与 STM32 微控制器通信，同时为主机 PC 提供了一个虚拟 COM 端口接口，以通过一个 UART 与目标微控制器进行通信。
产品特性
- 用于 STM32 微控制器的微型 15mm × 42mm 独立调试和编程探头
- 通过 USB Type-C 连接器自供电
- USB 2.0 高速接口
- 通过 USB 更新探头固件
- 二进制文件的可选拖放闪存编程
- 通讯双色 LED
- JTAG 通信支持高达 21 MHz
- SWD（串行线调试）和 SWV（串行线查看器）通信支持高达 24 MHz
- 高达 15 Mbps 的虚拟 COM 端口 (VCP)
- 1.65 至 3.60 V 应用电压支持
接口简介
软件支持
STLINK 系列对比
| 项目 | V3MINIE | V3SET | V2 |
|---|---|---|---|
| JTAG/SWD 支持电压 | 1.65V~3.6V① | 3V~3.6V | 1.65V~3.6V① |
| SWIM 支持电压 | 不支持 | 1.65V~5.5V | 1.65V~5.5V |
| 是否支持 SWV | 支持② | ||
| 调试接口个数 | 多个 | 多个③ | 2 |
| LED 状态指示灯 | 双色 LED④ | ||
|
① STLINK-V3MINIE 和 ST-LINK/V2 支持 STM32 低压器件
② 目前仅 STM32 支持 SWV，STM8 尚不支持 ③ STLINK-V3SET 除了下载接口，还预留 GPIO 接口 ④ 双色 LED 可指示电源/信号状态 |
|||

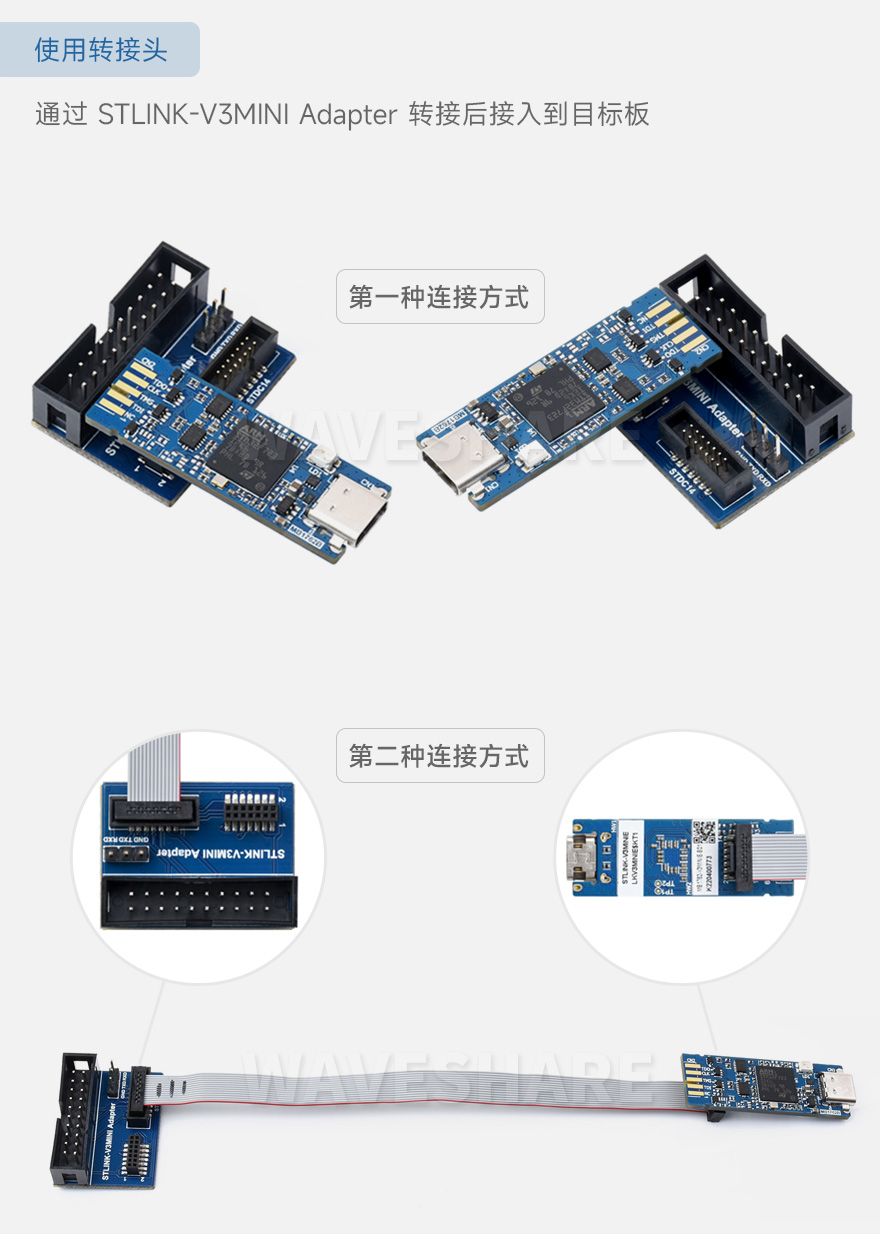

连接到目标板
资源介绍
- USB Type-C 接口
- 电源 LED 指示灯焊盘 (此处 LED 未焊接)
- STM32F723 微控制器
- BTB 卡边缘连接器板载焊盘
- STDC14 调试连接器
- COM LED 指示灯
COM 灯闪烁红色：STLINK-V3MINIE 连接到计算机后，USB 枚举过程
COM 灯红色：STLINK-V3MINIE 与计算机已建立连接
COM 灯闪烁绿色/红色：目标板和计算机在进行数据交换
产品尺寸
