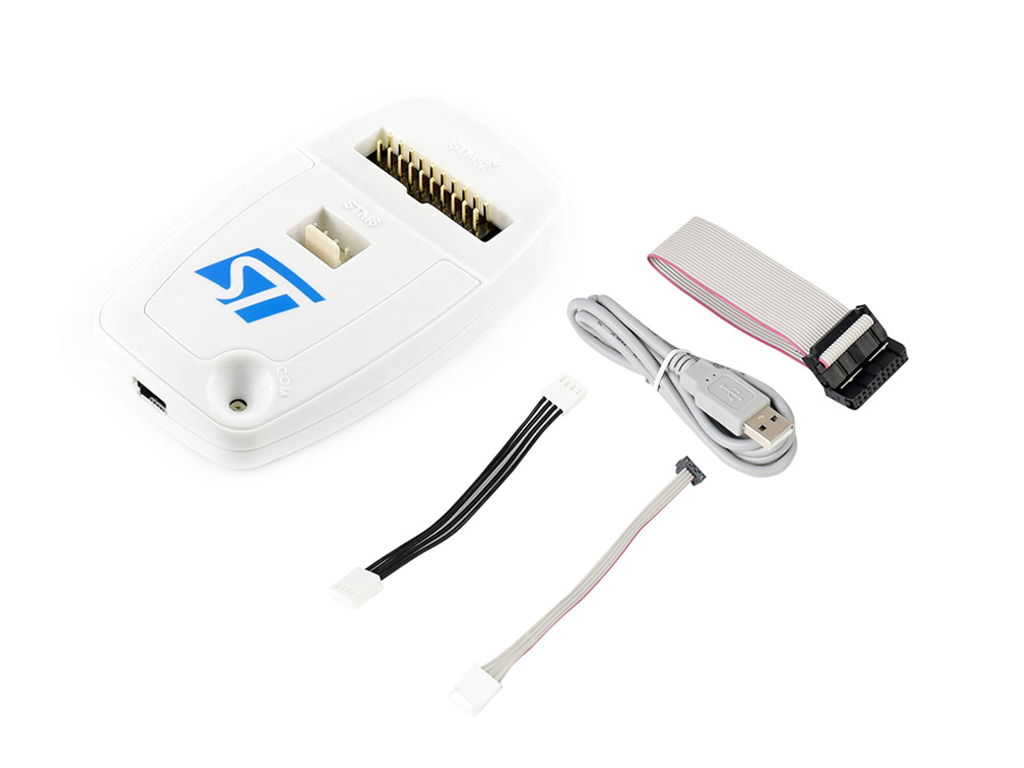

ST-LINK/V2 (EN) 美版 ST 仿真器 下载器 烧录器

产品简介

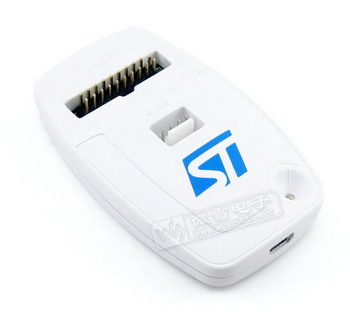

ST-LINK/V2是一款可以在线仿真以及下载STM8以及STM32的开发工具。

基本属性

• ST-LINK/V2是ST意法半导体为评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。
• STM8系列通过SWIM接口与ST-LINK/V2连接;
  STM32系列通过JTAG / SWD接口与ST-LINK/V2连接。
• ST-LINK/V2通过高速USB2.0与PC端连接。

支持的软件

• ST-LINK Utility v2.0（及以上版本）
• STVD Version 4.2.1（及以上版本）
• STVP Version 3.2.3（及以上版本）
• IAR EWARM Revision v6.20（及以上版本）
• IAR EWSTM8 Revision v1.30（及以上版本）
• KEIL RVMDK Revision v4.21（及以上版本）
• ATOLLIC
• TASKING

支持的器件

• 支持所有带SWIM接口的STM8系列单片机
• 支持所有带JTAG / SWD接口的STM32系列单片机

新器件不断增加中......

Microcontrollers supported by STVP release 3.2.8

功能、性能

• 编程功能：可烧写FLASH ROM、EEPROM、AFR等。
• 仿真功能：支持全速运行、单步调试、断点调试等各种调试方法，可查看IO状态，变量数据等等。
• 仿真性能：采用USB2.0接口进行仿真调试，单步调试，断点调试，反应速度快！
• 编程性能：采用USB2.0接口，进行SWIM / JTAG / SWD下载，下载速度快！

与目标板的连接接口

• ST-LINK/V2指定的SWIM标准接口和JTAG / SWD标准接口。

固件升级性

• 固件可更新。ST将会推出更多STM8和STM32的型号，亦会将新的器件型号添加入STVD的器件支持列表，当您在未来开发中需要使用新推出的型号，升级STVD，升级固件程序，便得以支持新的型号。
• 升级方式为自动升级。

版本说明

关于ST-LINK/V2 (EN)与ST-LINK/V2 (CN)的同异点：

• ST-LINK/V2 (EN)是美版，ST-LINK/V2 (CN)是国内版。
• 两者都是ST官方原装产品，功能一致，配件稍有不同。

关于ST-LINK/V2与ST-LINK II的相关说明：

• ST-LINK/V2和ST-LINK是两个不同的产品。
• ST-LINK II是ST-LINK的一个隶属版本，且 "II" 是国内一说，官方并无版本区分。

连接到PC机

• ST-LINK/V2开发工具采用STM32芯片为控制芯片，实现高速的USB2.0通信。
• ST-LINK/V2连接电脑需要驱动程序， 请点击此处下载 。
  或者到官网下载新版本， 请点击此处官网下载 。
（以上驱动程序适合Win10、8、7、Vista、XP）

连接到目标板

ST-LINK/V2下载器通过JTAG / SWD接口连接至STM32目标板

STM32的JTAG / SWD接口是如何定义的？ （点击查看）
STM32的JTAG / SWD接口是通过20PIN连接线连接目标板，所以ST-LINK/V2连接至STM32目标板时需要注意连接方向。

ST-LINK/V2下载器通过SWIM接口连接至STM8目标板

STM8的SWIM接口是如何定义的？ （点击查看）
由于STM8的SWIM接口只需要4根连接线，所以ST-LINK/V2连接至STM8目标板时需要注意连接位置。

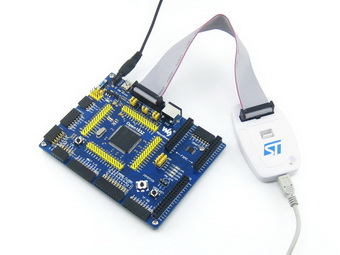

ST-LINK/V2下载器接入STM32目标板

ST-LINK/V2下载器接入STM8目标板

请注意，VCC和GND 切勿接反 ，以免烧坏ST-LINK/V2下载器。

LED状态说明

• 闪烁红色：ST-LINK/V2连接到计算机后，USB枚举过程
• 红色：ST-LINK/V2与计算机已建立连接
• 闪烁绿色/红色：目标板和计算机在进行数据交换
• 绿色：通讯完成
• 橙色（红色+绿色）：通讯失败
