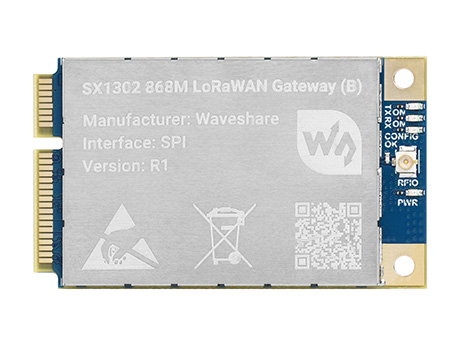

SX1302 868M LoRaWAN 网关模块 标准Mini-PCIe接口远距离大容量多频段支持

标准 Mini-PCIe 接口，多通道畅联，传输远，节点容量大
价格
原价
型号
SX1302 868M LoRaWAN Gateway (B)
SKU
22330
品牌
Waveshare
网关模块
SX1302 868M SX1302 915M SX1303 868M SX1303 915M
扩展板套餐
不搭配 搭配
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

SX1302 868M模块 SX1302 868M套件 SX1262 433/470M套件
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

SX1302/3 LoRaWAN 网关模块

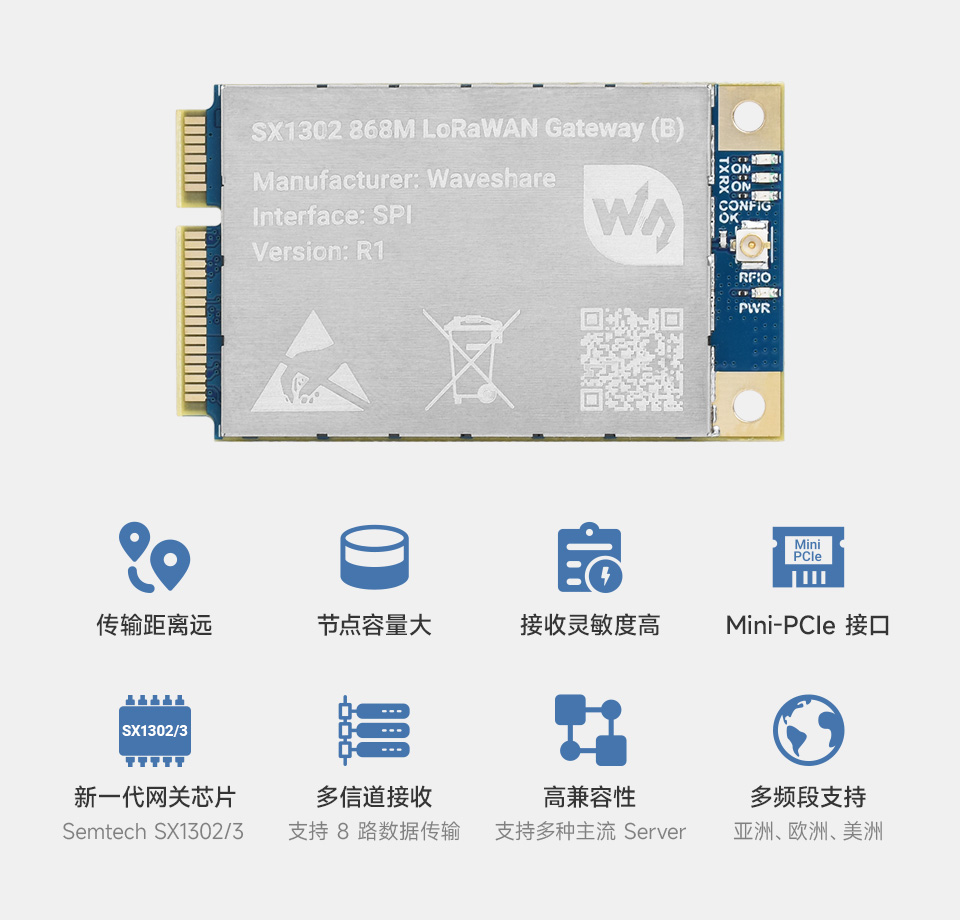

标准 Mini-PCIe 接口

SX1302/3 LoRaWAN 网关模块

搭配扩展板套餐 - 可选

(详细配置请查阅配置清单)

SX1302/3 LoRaWAN 网关模块

产品特性

本产品是一款使用新一代 SX1302/3 基带芯片的 LoRa 网关模组，具有传输距离远，节点容量大，和接收灵敏度高等特点，其中 SX1303 支持并发通信。SX1302/3 在低能耗方面的出色表现，使得网关可以简化自身的热设计，降低了材料成本和精简了尺寸。

网关模组特性：

  • 板载 Semtech SX1302/3 基带处理器和 SX1250 射频前端芯片组
  • 板载 PA 和 LNA，具有 +26dBm 发射功率和 -141dBm 接收高灵敏度
  • SX1303 支持精细时间戳，可基于计算到达时间差 (TDOA) 进行网络定位
  • 52 个金手指引脚的 Mini-PCIe 外形封装，方便集成到各种嵌入式系统
  • 板载 4 个 LED 指示灯，方便查看模块运行状态
  • 提供完善的配套资料手册 (C 示例程序和使用手册等)

扩展板特性：

  • 基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板
  • 板载 L76K 模组，支持 GPS 和 BD，为网关模组提供精确时钟和定位坐标
  • 提供完善的配套资料手册 (C 示例程序和使用手册等)

模块参数

基带芯片 SX1302 SX1303
868M 915M 868M 915M
频段区域 868M: EU868, IN865, RU864
915M: US915, AU915, KR920
供电电压 5V
调制方式 LoRa/(G)FSK
发射功率 +26dBm@5V
接收灵敏度 -141dBm@125KHz/SF12
-121dBm@125KHz/SF5
整机功耗 发射：454mA@5V
接收：42mA@5V
休眠：11mA@5V		 发射：427mA@5V
接收：40mA@5V
休眠：8mA@5V
通信接口 SPI，I2C
外形接口 Mini-PCIe
工作温度 -40~85℃
尺寸 50.95 × 30mm

性能升级版 SX1302/3 芯片

板载 Semtech SX1302/3 基带处理器
功耗更低，速率更快，距离更远

SX1302/3 LoRaWAN 网关模块

多通道畅联

更好的解决庞大数据量并发的情况

SX1302/3 LoRaWAN 网关模块

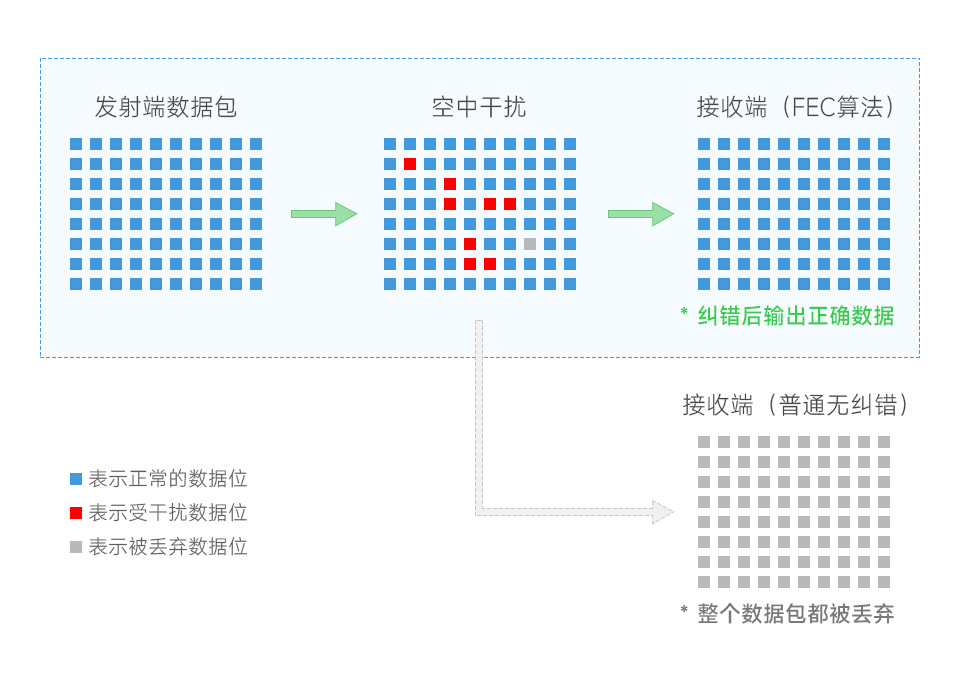

FEC 前向纠错算法通信

新一代 LoRa 扩频技术，抗干扰性能更强，通信距离更远

SX1302/3 LoRaWAN 网关模块

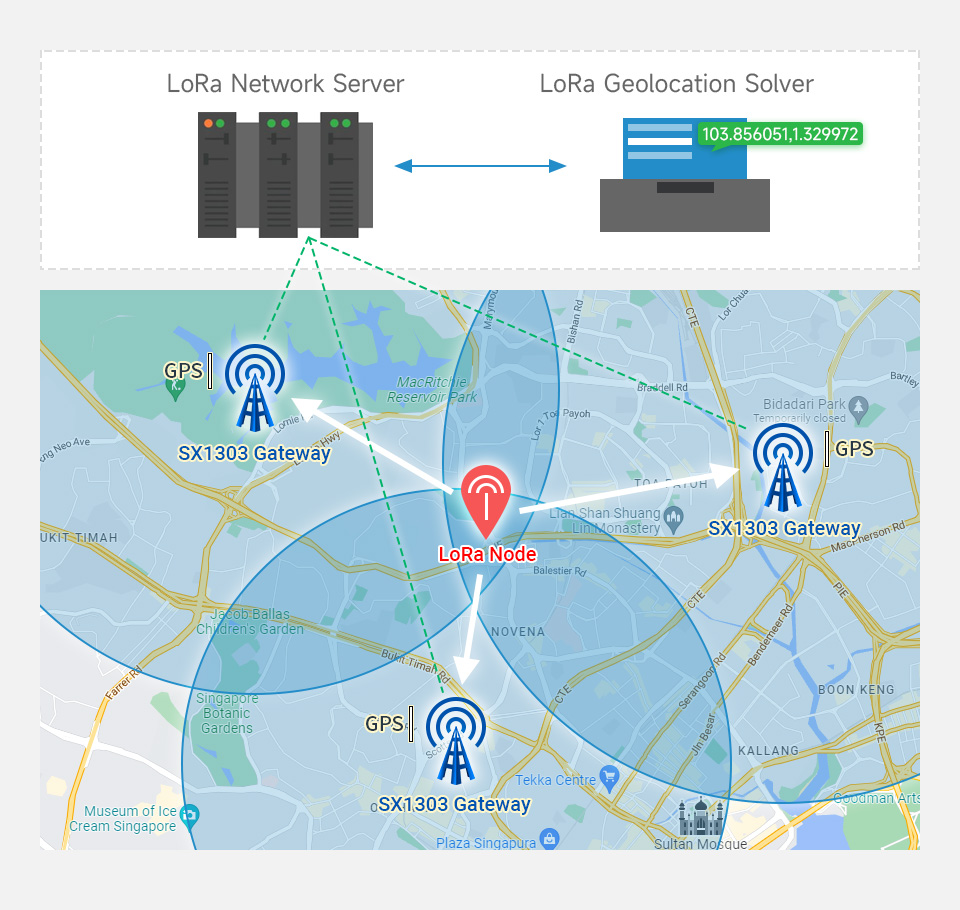

SX1303 支持精细时间戳

可基于计算到达时间差 (TDOA) 进行网络定位

SX1302/3 LoRaWAN 网关模块

SX1302 不支持此功能

应用示例

SX1302/3 LoRaWAN 网关模块

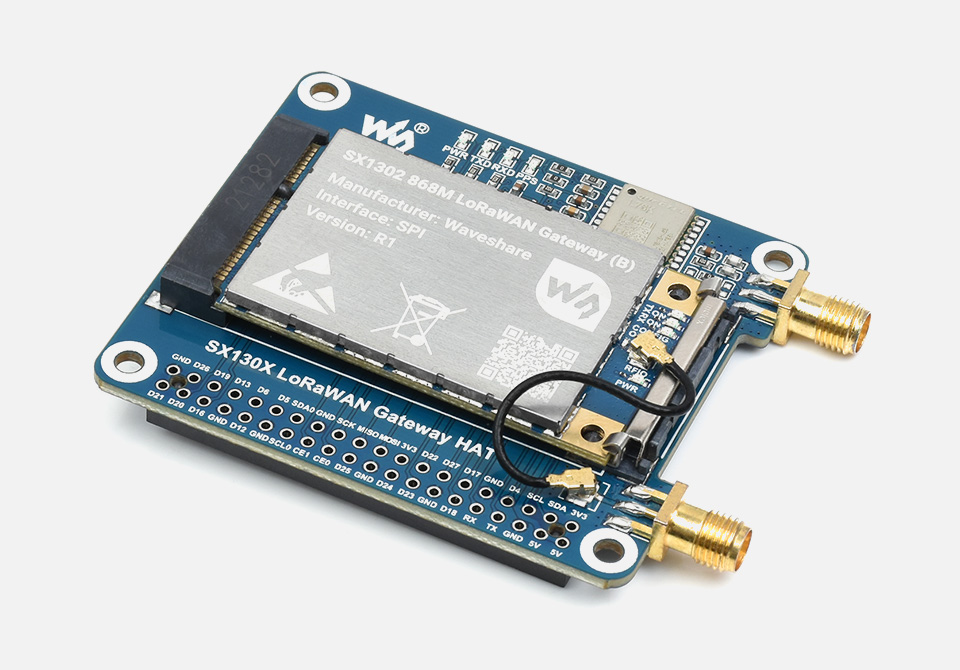

扩展板资源简介

SX1302/3 LoRaWAN 网关模块
  1. SX1302/3 LoRaWAN 网关模块

  2. Mini-PCIe 座子和卡扣

  3. L76K 模组

  4. RT9193-33 电源芯片

  5. 状态指示灯

    PWR：电源指示灯

    RXD/TXD：串口收发指示灯

    PPS：GPS 状态指示灯

  1. Raspberry Pi GPIO 接口

    方便接入树莓派系列主板

  2. L76K 天线接口

  3. LoRa 网关天线接口

  4. ML1220 电池座

    可接 ML1220 充电电池，用于掉电保存星历数据和热启动

模块接口定义

SX1302/3 LoRaWAN 网关模块

扩展板接口定义

SX1302/3 LoRaWAN 网关模块

产品尺寸

SX1302/3 LoRaWAN 网关模块

产品资料

资料路径：www.waveshare.net/wiki/SX1302_LoRaWAN_Gateway_HAT

配置清单

  1. 模块四选一 SX1302 868M (B)，SX1302 915M (B)，SX1303 868M (B)，SX1303 915M (B) 网关模块
  2. IPEX1代转SMA外螺内孔 约17cm × 1
  3. 胶棒天线868M/915M × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
