太阳能电源管理模块

适用于 6V~24V 太阳能板,内置 3 节 18650 电池

支持太阳能板、TYPE-C 电源适配器等充电方式
支持 5V/3A 稳压输出

太阳能电源管理模块主图

产品特性

适用于 6V ~ 24V 太阳能板的电源管理模块,支持通过太阳能板或 TYPE-C 接口给 18650 可充放电锂电池充电,支持 5V / 3A 稳压输出 (同时支持 PD/QC/FCP/PE/SFCP 等多种协议输出),具备 MPPT 功率点跟踪功能和多种保护电路,工作高效稳定且安全,可用于太阳能发电、低功耗物联网和其他绿色环保项目。

  • 支持 MPPT 功率点跟踪功能,可大幅度提高太阳能转换效率
  • 支持太阳能板、TYPE-C 电源适配器等多种充电方式
  • 适用于 6V~24V 太阳能板,可通过 DC-002 电源插座或接线端子接入
  • 板载 MPPT SET 设置开关,切换至接近输入电压的档位,充电效率更高
  • 板载铝电解电容和贴片陶瓷电容,减小纹波,工作更稳定
  • 内置电池盒,可放入 3 节 18650 可充放电锂电池
  • 板载多种状态指示灯,方便查看太阳能板和电池状态
  • 板载防过充、防过放、防反接、防过温、防过流等多种保护电路,工作稳定且安全

太阳能电源模块参数对比

产品 Solar Power Manager
基础型
Solar Power Manager (B)
B 型
Solar Power Manager (C)
C 型
Solar Power Manager (D)
D 型
太阳能板输入电压
(SOLAR IN)
6V~24V (默认为 6V) 6V~24V (默认为 18V) 6V~24V
充电方式 太阳能板、电源适配器、USB
内置锂电池规格 3.7V 850mAh
14500 锂电池
3.7V 10000mAh
大容量锂电池
3 节 18650 电池
共 7800mAh
3 节 18650 电池
(可选)
USB 输入电压 5V (Micro USB 接口) 5V (Type-C 接口,支持 PD 快充协议)
电源输出 5V/1A (USB OUT、排针)
3.3V/1A (排针)
5V/3A (USB-OUT、Type-C) 5V/3A
(Type-C、接线端子)
充电截止保护电压 4.2V ± 1%
过放保护电压 2.9V ± 1% 3.0V ± 1%
太阳能板充电效率 约 78%
USB 充电效率 约 82% 约 93%
电池升压输出效率 约 86% 约 90%
静态电流 (Max) <2mA <80mA <30mA
外壳 不带外壳 带金属外壳 不带外壳
工作温度 -40℃ ~ 85℃
产品尺寸(mm) 65.2 × 56.2 × 22.9 108.0 × 71.0 × 25.2 119.0 × 71.0 × 25.2 45.0 × 40.0 × 10.1

可接入 6V~24V 太阳能板

板载 5 档电压调节开关,可调节太阳能板接入电压

太阳能电源管理模块接入任意 6V~24V 太阳能板

3 节 18650 电池,更强更持久

板载 3 节 18650 并联电池盒,可以装入可充电锂电池

太阳能电源管理模块基于树莓派 Pico 接口设计

应用案例

用于树莓派 / Jetson Nano / Arduino 等各种单片机或开发板的太阳能供电控制系统

太阳能电源管理模块应用案例

本产品不含 树莓派 4B 7 寸 LCD 显示屏 太阳能板
如有需要,请另行购买

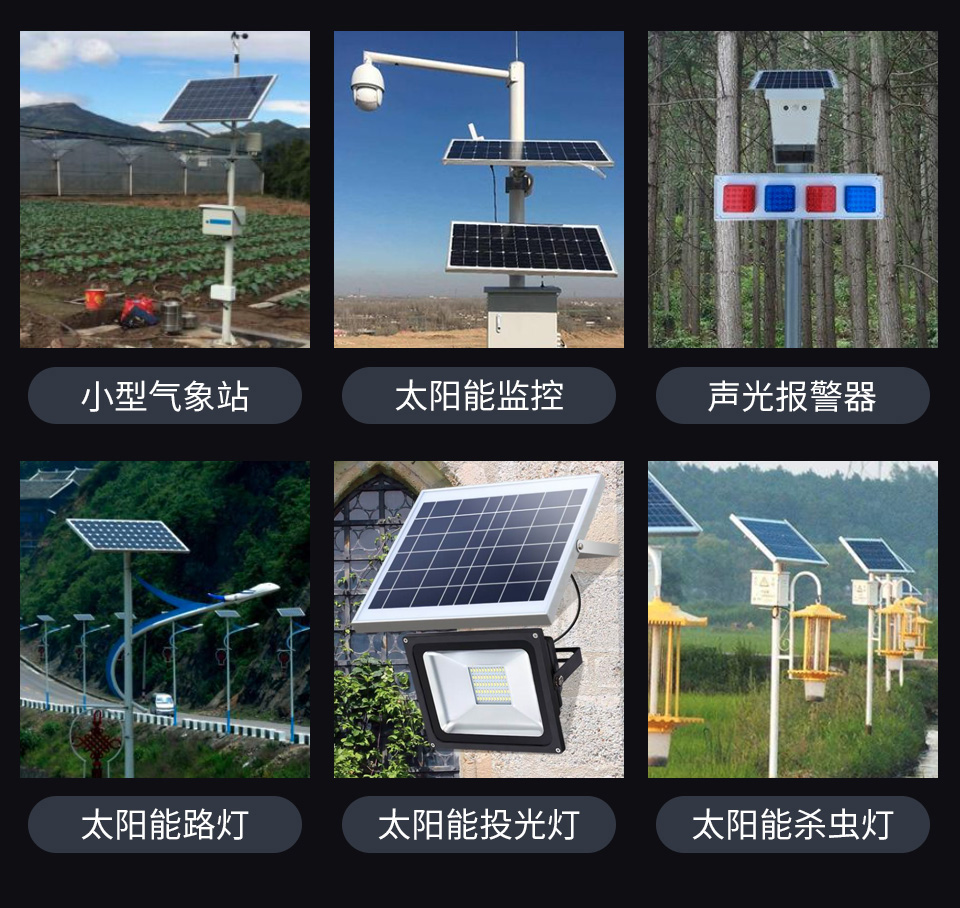

应用场景

适用于小型太阳能路灯,智能农业或物联网应用等

太阳能电源管理模块应用场景

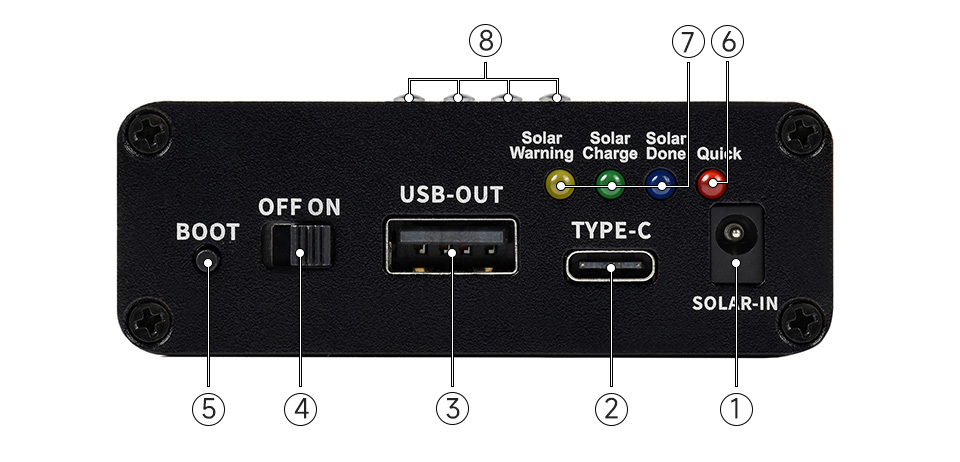

资源简介

太阳能电源管理模块资源简介
  1. 太阳能板接口

    可通过 DC-002 电源插座或接线端子接入太阳能板进行充电

  2. TYPE-C 充电接口

    可接入 5V 电源适配器进行充电

    可接入 PD 协议充电头进行快充

    支持 PD/QC/FCP/PE/SFCP 等多种协议输出

  3. USB 输出接口

    5V/3A 稳压输出

    支持 PD/QC/FCP/PE/SFCP 等多种协议输出

  1. 电池开关

  2. BOOT 按键

  3. 快充指示灯

  4. 太阳能板状态灯

    Solar Warning:太阳能板反接时亮灯

    Solar Charge:通过太阳能板充电时亮灯

    Solar Done:通过太阳能板充满后亮灯

  5. 电池电量指示灯

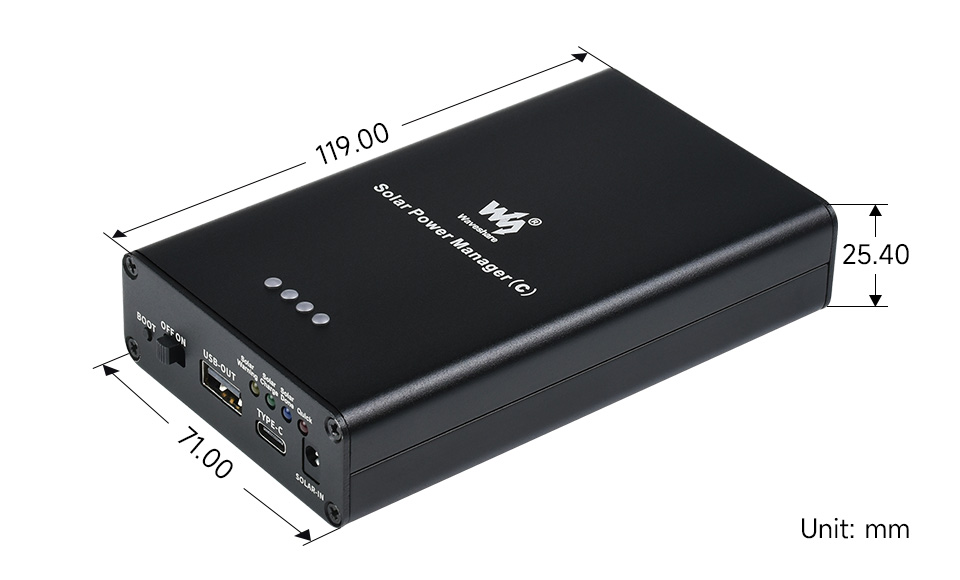

产品尺寸

太阳能电源管理模块产品尺寸

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故
