太阳能电源管理模块

适用于 6V~24V 太阳能板,配置 850mAh 锂电池

支持太阳能板、USB 电源适配器等充电方式
支持 5V/1A 或 3.3V/1A 稳压输出

太阳能电源管理模块主图

产品特性

本产品是一款适用于 6V ~ 24V 太阳能板的电源管理模块,支持通过太阳能板或 USB 接口给 3.7V 可充放电锂电池充电,支持 5V/1A 或 3.3V/1A 稳压输出,具备 MPPT 功率点跟踪功能和多种保护电路,工作高效稳定且安全,可用于太阳能发电、低功耗物联网和其他绿色环保项目。

  • 支持 MPPT 功率点跟踪功能,可大幅度提高太阳能转换效率
  • 支持太阳能板、电源适配器或 USB 多种充电方式
  • 适用于 6V~24V 太阳能板,可通过 DC-002 电源插座或接线端子接入
  • 板载 MPPT SET 设置开关,切换至接近输入电压的档位,充电效率更高
  • 板载排针和 USB 两种形式电压输出接口,USB 接口支持 5V 输出,而排针接口支持 3.3V 或 5V 输出
  • 板载大容量铝电解电容和贴片陶瓷电容器,减小纹波,工作更稳定
  • 板载 14500 电池座和 PH2.0 电池插座,方便接入多种规格 3.7V 可充放电锂电池
  • 板载多种状态指示灯,方便查看太阳能板和电池状态
  • 板载防过充、防过放、防反接、防过温、防过流等多种保护电路,工作稳定且安全

太阳能电源模块参数对比

产品 Solar Power Manager
基础型
Solar Power Manager (B)
B 型
Solar Power Manager (C)
C 型
Solar Power Manager (D)
D 型
太阳能板输入电压
(SOLAR IN)
6V~24V (默认为 6V) 6V~24V (默认为 18V) 6V~24V
充电方式 太阳能板、电源适配器、USB
内置锂电池规格 3.7V 850mAh
14500 锂电池
3.7V 10000mAh
大容量锂电池
3 节 18650 电池
共 7800mAh
3 节 18650 电池
(可选)
USB 输入电压 5V (Micro USB 接口) 5V (Type-C 接口,支持 PD 快充协议)
电源输出 5V/1A (USB OUT、排针)
3.3V/1A (排针)
5V/3A (USB-OUT、Type-C) 5V/3A
(Type-C、接线端子)
充电截止保护电压 4.2V ± 1%
过放保护电压 2.9V ± 1% 3.0V ± 1%
太阳能板充电效率 约 78%
USB 充电效率 约 82% 约 93%
电池升压输出效率 约 86% 约 90%
静态电流 (Max) <2mA <80mA <30mA
外壳 不带外壳 带金属外壳 不带外壳
工作温度 -40℃ ~ 85℃
产品尺寸(mm) 65.2 × 56.2 × 22.9 108.0 × 71.0 × 25.2 119.0 × 71.0 × 25.2 45.0 × 40.0 × 10.1

可接入 6V~24V 太阳能板

板载 5 档电压调节开关,可调节太阳能板接入电压

太阳能电源管理模块可接入任意 6V~24V 太阳能板

应用示例

太阳能电源管理模块应用示例

图片仅供展示,本产品不含单片机主板和太阳能板

资源简介

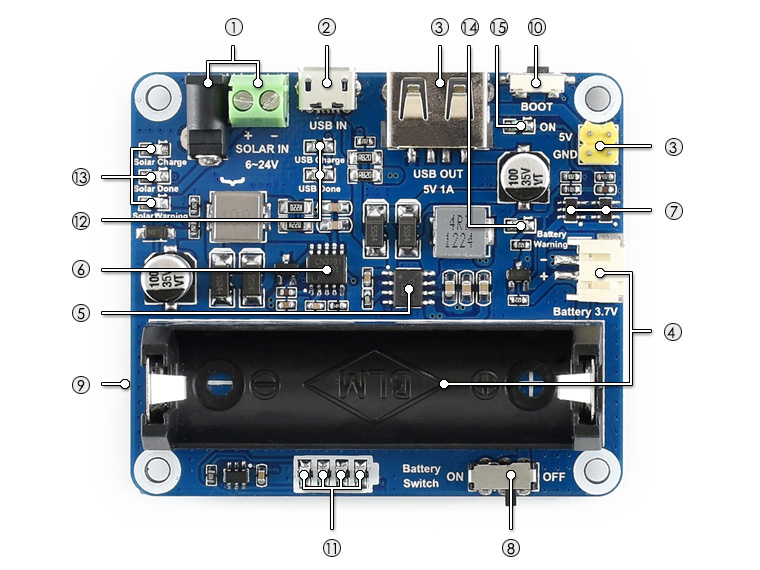

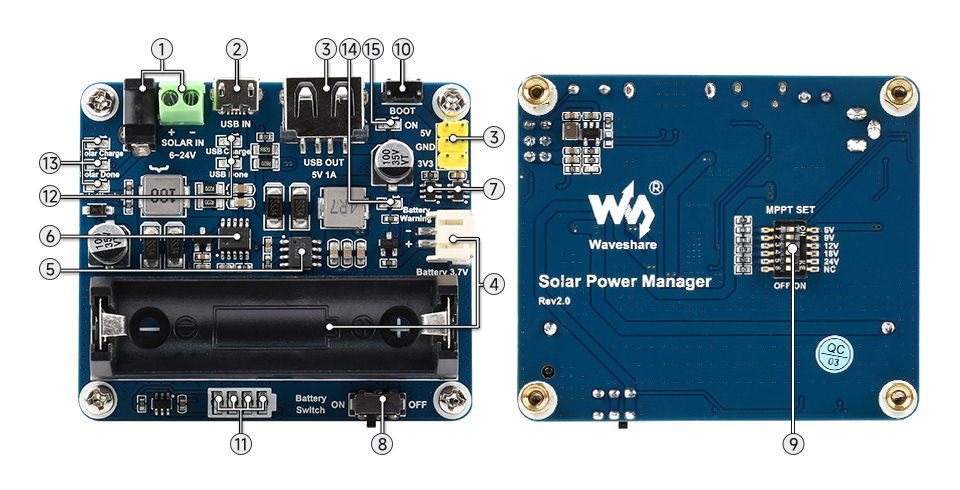

太阳能电源管理模块资源简介
  1. 太阳能板接口

    可通过 DC-002 电源插座或接线端子接入太阳能板进行充电

  2. USB 充电接口

    可通过 Micro USB 口接 5V 电源适配器进行充电

  3. 电源输出接口

    USB 口:5V/1A
    排针:5V/1A 或 3.3V/1A

  4. 电池接口

    可通过 PH2.0 端子或 14500 电池座接入 3.7V 可充放电锂电池

  5. CS8501

    USB 电源管理芯片,用于 USB 充电和升压 5V/1A 输出

  6. CN3791

    太阳能管理芯片,用于太阳能板充电和降压输入

  7. 锂电池保护芯片

    锂电池过充/过放保护

  1. 电池开关

  2. MPPTSET设置开关

    支持 6V/9V/12V/18V/24V 档位设置,
    切换至接近输入电压的档位,充电更高效

  3. BOOT 按键

  4. 电池电量指示灯

  5. USB 充电指示灯

    USB Charge:通过USB充电时亮灯
    USB Done :通过USB充满后亮灯

  6. 太阳能板状态灯

    Solar Charge:通过太阳能板充电时亮灯
    Solar Done :通过太阳能板充满后亮灯
    Solar Warning:太阳能板反接时亮灯

  7. 电池警示灯

    电池反接时亮灯

  8. 电源输出状态灯

    5V/1A 输出

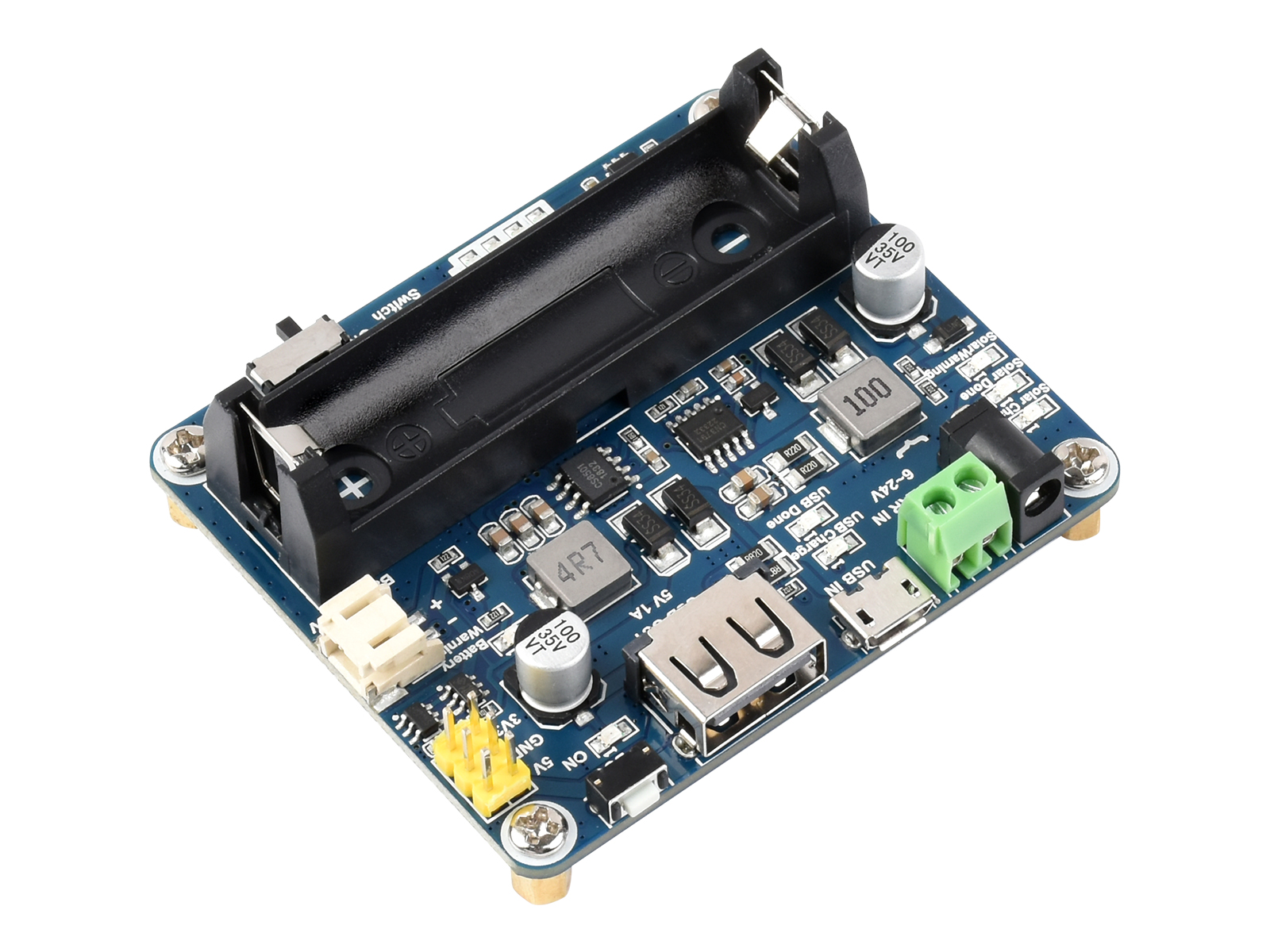

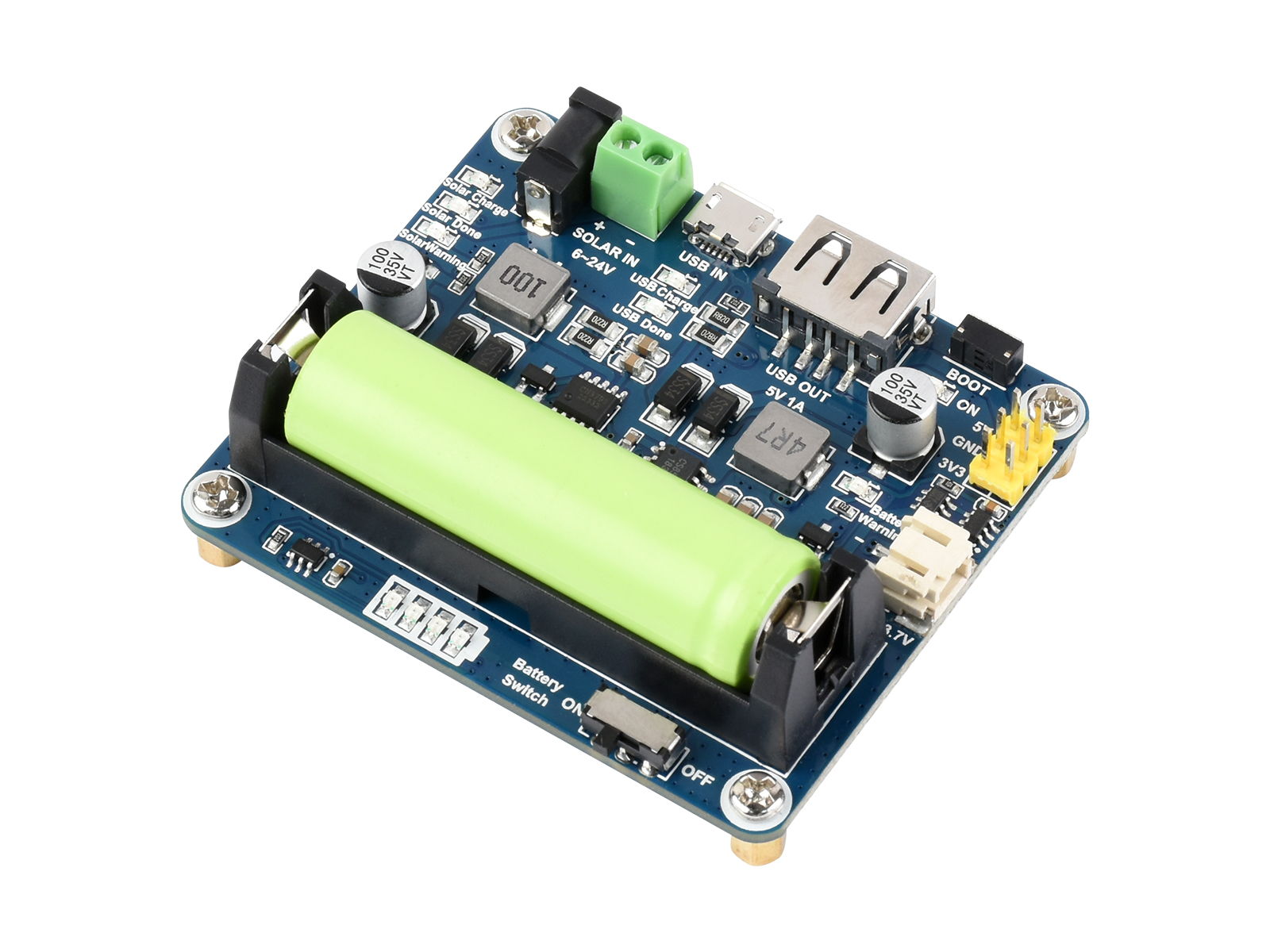

产品展示

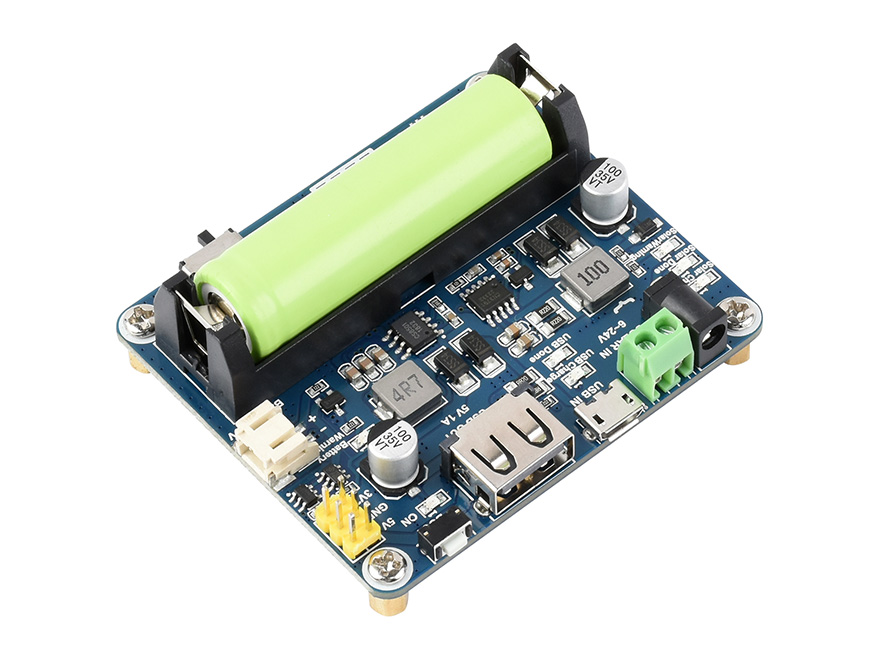

双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示

产品尺寸

太阳能电源管理模块产品尺寸

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
(例程资料以链接中实际给出的为准)

配置清单

  1. Solar Power Manager × 1

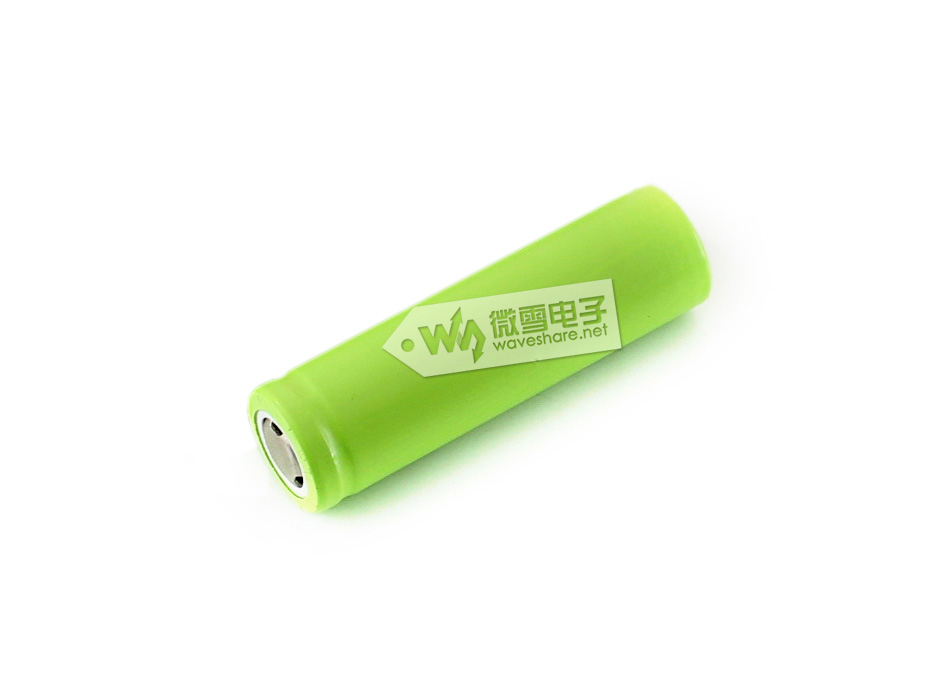

  2. 14500 锂电池 × 1
