产品简介
产品用途 | 编程座、测试座,对QFP32的IC芯片进行烧写、测试 |
适用封装 | QFP32、PQFP32、TQFP32,引脚间距0.8mm |

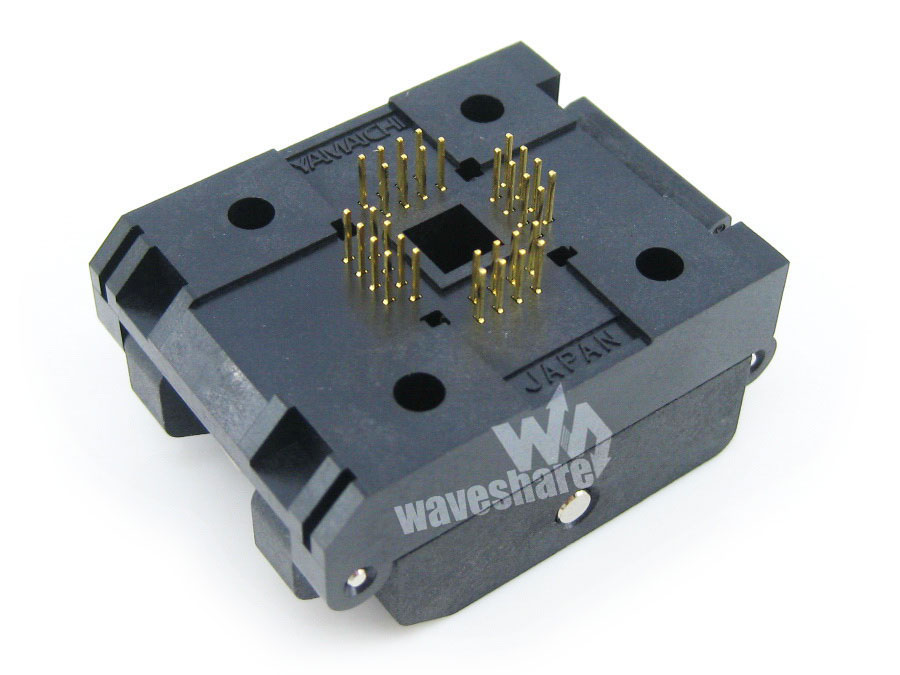

特点 | 底部引出引脚为不规则排列 |
---|
规格尺寸
QFP32 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:
型号 | 引脚间距(mm) | 脚位 | A*B(mm) | C*D(mm) | E(mm) | G*H(mm) |
IC51-0324-1498 | 0.8 | 32 | 7*7 | 9*9 | 8.4 | 30.0*35.5 |
示意图
(仅供参考,详细数据请查看编程座PDF及实物) |
产品图片

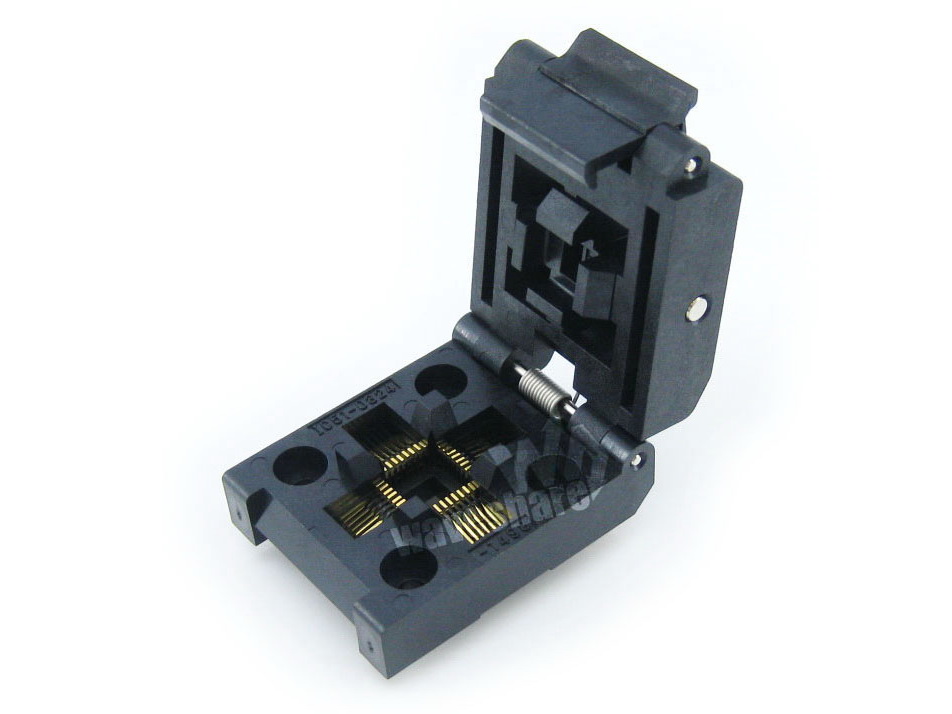

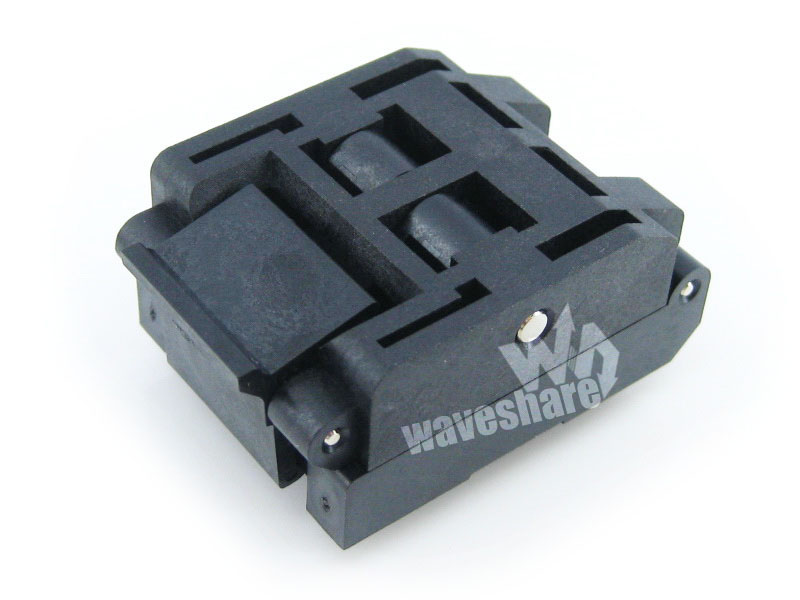

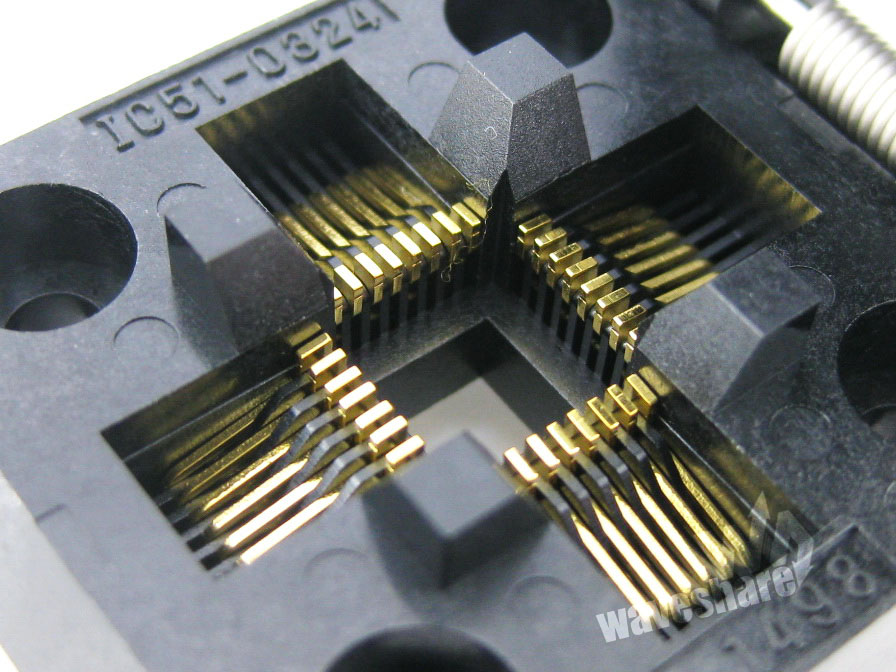

QFP32 编程座/测试座实物图片,点击图片查看高清大图:
