TVOC 气体传感器扩展板

总挥发性有机化合物传感器

可轻松集成到空气处理设备或空气质量监测器当中

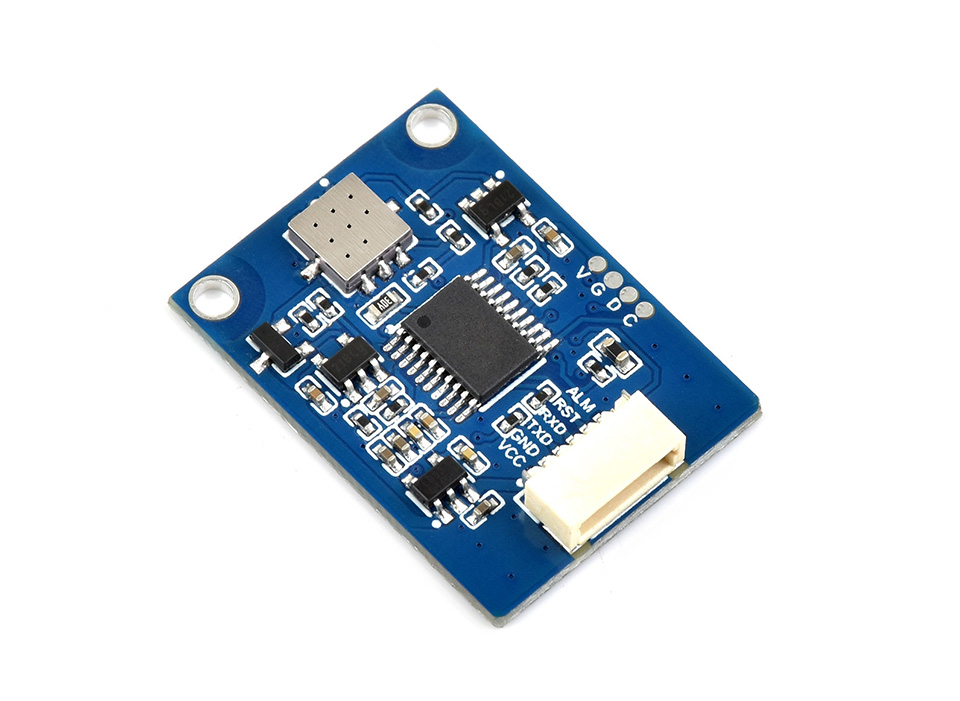

可见光谱传感器首图

产品特性

TVOC Sensor 是一款用于评估空气质量的高效工具,专门设计用于精确测量环境中的 TVOC (总挥发性有机化合物) 气体浓度。拥有出色的适应性和可扩展性,可根据用户的特定需求进行定制。

  • 可测出环境中的 TVOC (总挥发性有机化合物)、CO₂ (二氧化碳) 和
    CH₂O (甲醛)
  • 支持 UART 通信
  • 灵敏度高、功耗低、使用寿命长、体积紧凑
  • 提供完善的配套资料手册 (Raspberry Pi / Pico / Arduino / ESP32 示例程序和用户手册等)

产品参数

工作电压 5V 逻辑电压 3.3V
通信接口 UART 波特率 115200bps
响应时间 <20s 启动时间 <120s
检测浓度范围 0.1ppm~100ppm 刷新率 1Hz
产品尺寸 27 × 20 × 4.3 (mm) 固定孔径 2.0mm
工作电流 ≤60mA 工作温度 -20℃~50℃
工作湿度 ≤96%RH 使用寿命 5 年

应用场景

可见光谱传感器I2C 控制接口

环境监测

可见光谱传感器I2C 控制接口

智能家电

可见光谱传感器I2C 控制接口

智慧工业

可见光谱传感器I2C 控制接口

汽车电子

UART 控制接口

可接入 Raspberry Pi / Pico / Arduino / ESP32 等带有 UART 的主板

可见光谱传感器I2C 控制接口

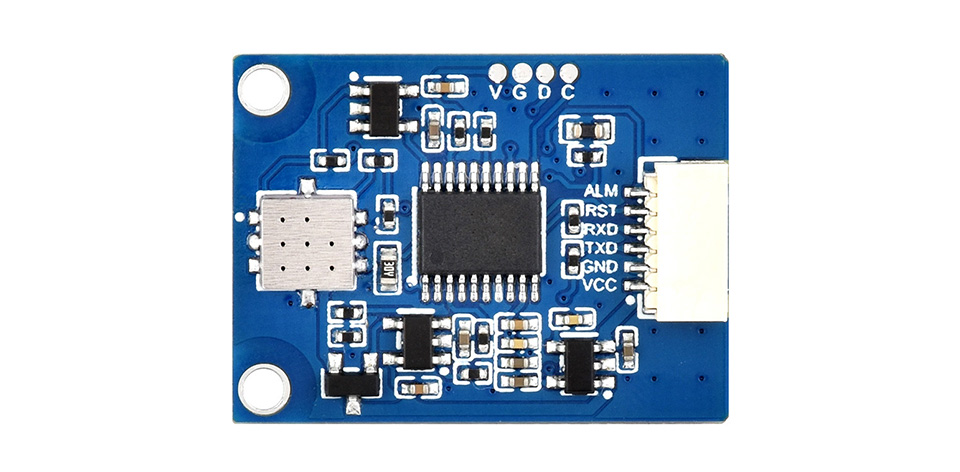

引脚 功能
VCC 电源正 (5V)
GND 电源地
TXD 串口发送引脚
RXD 串口接收引脚
RST 复位引脚 (低电平有效)
ALM* 报警引脚

*当 TVOC 浓度超过 2ppm 时,ALM 会变成低电平

硬件连接

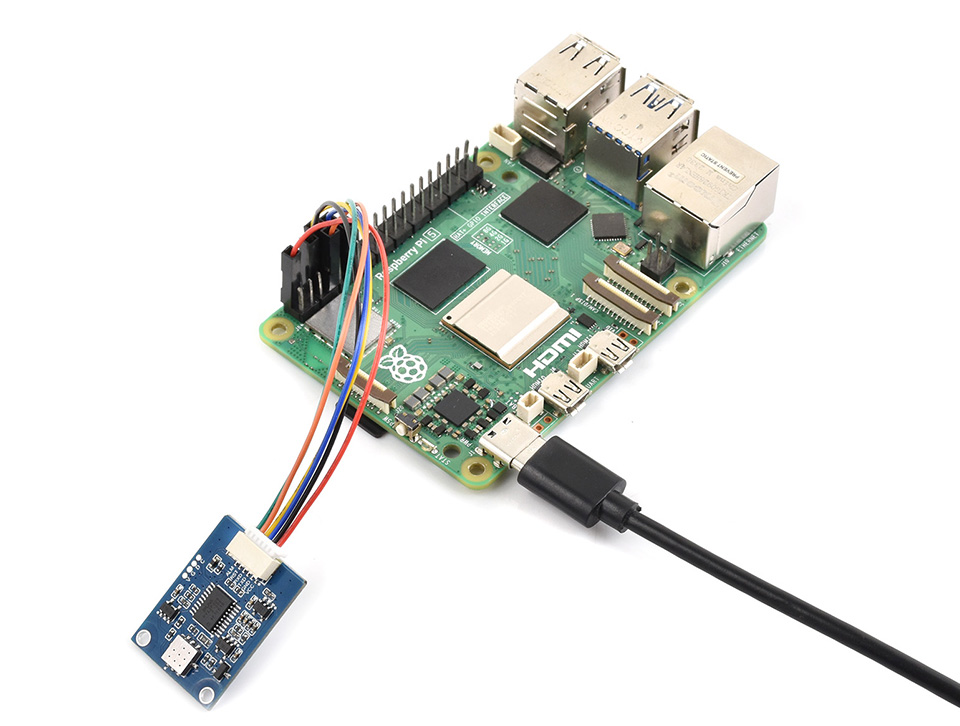

接入 Raspberry Pi 主板

可见光谱传感器接入Raspberry Pi主板

应用示例

可见光谱传感器接入Arduino主板

图片仅供参考,详细配置请查看配置清单。

我的尺寸

5.83英寸电子墨水屏尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. TVOC Sensor × 1
  2. SH1.0 6PIN 连接线 × 1
