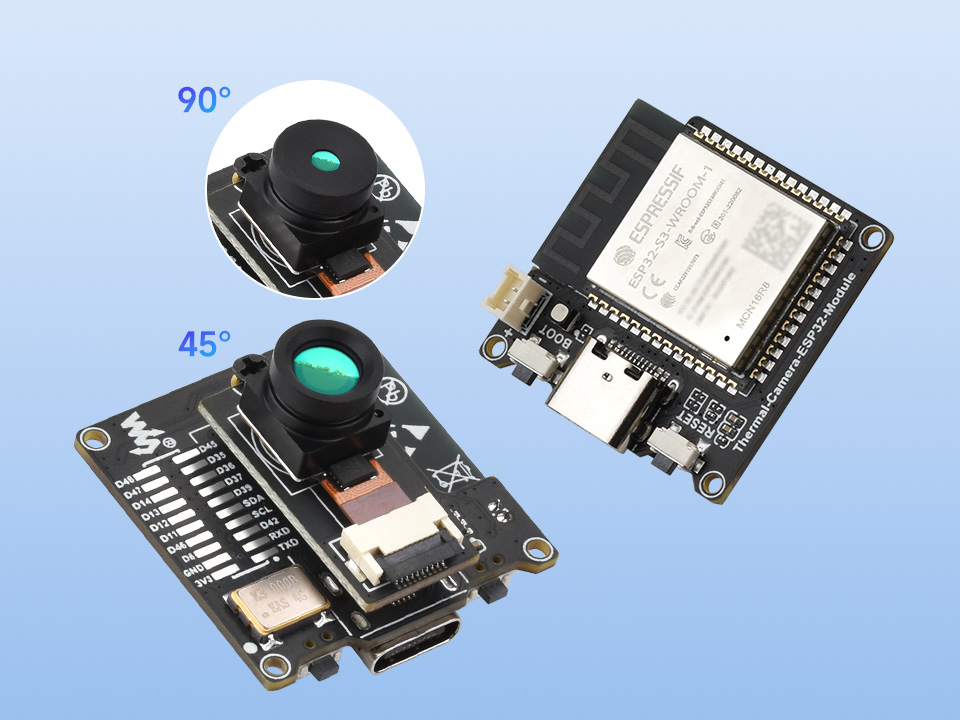

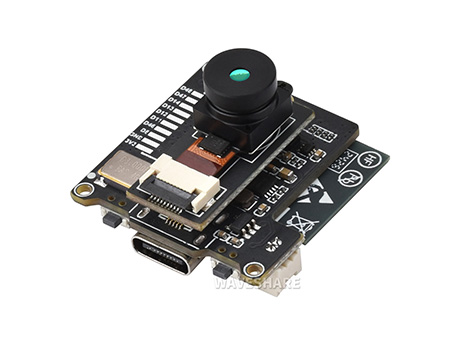

ESP32-S3 红外热成像模组
80 × 62 像素红外阵列，45° / 90° 视场角
版本选择
常规版本：45° 视场角

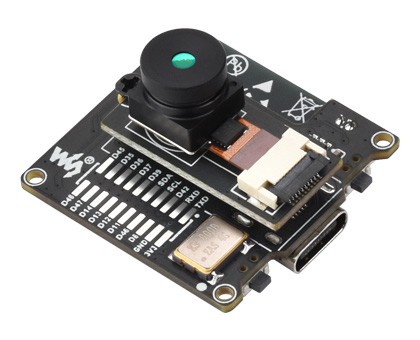

广角版本：90° 视场角
产品特性
这是一款基于 ESP32-S3-WROOM-1 主控模组的无线红外热成像设备，采用微测辐射热计与热电堆像素的混合技术，具备 80 × 62 像素红外阵列。该模组能够实时检测镜头视野内物体的红外辐射能量分布，并通过量化处理生成物体表面温度分布图及热成像图像。此外，模组集成了充放电电路，并预留电池接口，便于用户连接电池模块实现供电。
主要特性：
- 搭载 ESP32-S3-WROOM-1 模组，配备 Xtensa 32 位 LX7 双核微处理器，主频可达 240MHz，提供强大的数据处理能力
- 板载天线，支持 2.4 GHz WIFI (802.11 b/g/n) 和 Bluetooth 5 (LE) 双模通信
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
- 采用 Type-C 接口，提升设备兼容性和用户使用便捷性
- 板载 RGB LED 指示灯，实时显示模块运行状态，便于设备监控和维护
- 板载 3.7V MX1.25 锂电池充放电接口，支持灵活供电方案，延长设备供电时间
- 提供 2 × 10 焊盘接口，包含 14 个 GPIO、1 路 I2C 和 1 路 UART，支持外接设备扩展功能
- 紧凑型设计，提高设备空间利用率，适用于嵌入式应用场景
多视角选择
45° / 90° 两种视场角版本选择，灵活应对不同场景需求
支持电脑端软件
支持 TCP 通信、AP / STA 两种模式预览，支持 Windows 系统
支持 APP 蓝牙连接
提供安卓 APP，方便配置模块参数
蓝牙 APP 仅用于配置模块的 IP 和设备名称等参数
不支持查看热成像图
支持电池供电方案
配备 3.7V MX1.25 锂电池充放电接口，灵活供电，让模块脱线运行
精致轻巧
分模块设计，身材轻巧但功能齐全
支持 ESP-IDF
配备完善的 SDK、开源资料，方便上手，可快速嵌入到应用中
应用场景
引脚说明
接口简介

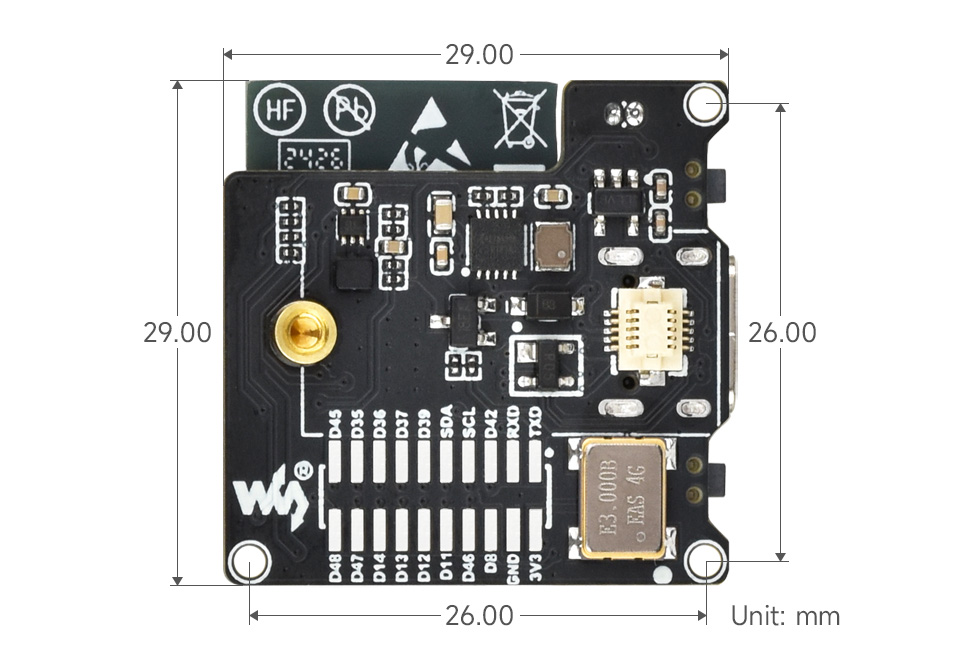

产品尺寸
相关产品参数对比
| 型号/核心 | 像素 陈列 |
测量 精度 |
目标 温度 |
视场角 (FOV) |
刷新 速率 |
工作 温度 |
电流 大小 |
|---|---|---|---|---|---|---|---|
| Thermal Camera HAT | 80×62 | ±2℃ (室温 10℃~70℃) | -20℃~400℃ | 45°×45° | 25FPS | -20℃~85℃ | 61mA |
| Thermal USB Camera | |||||||
| Thermal-90 Camera HAT | 90°×68° | ||||||
| Thermal-90 USB Camera | |||||||
| Thermal-45 Camera HAT (B) | ±1.5℃ (室温 10℃~70℃) | -40℃~400℃ | 45°×36° | -40℃~85℃ | 20mA | ||
| Thermal-45 USB Camera (B) | |||||||
| Thermal-90 Camera HAT (B) | 90°×67° | ||||||
| Thermal-90 USB Camera (B) | |||||||
| Thermal-45 Camera ESP32 Module |
45°×36° | 127mA | |||||
| Thermal-90 Camera ESP32 Module |
90°×67° |
