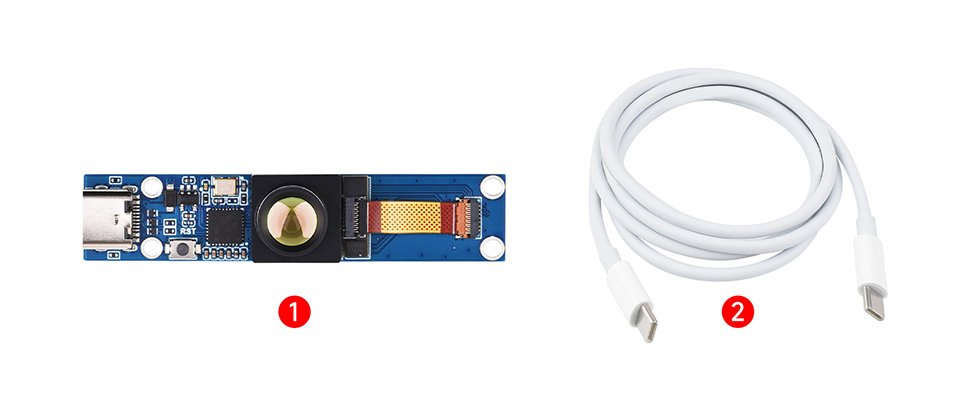

配置清单
保修&售后服务

加入购物车

禁止将此产品卖向古巴、伊朗、朝鲜、苏丹、叙利亚、刚果，我们亦不对以上国家提供该产品或模组的任何技术支持。

远红外热像传感器

80×62 像素红外阵列

小尺寸 | 非接触式 | 移动检测

产品特性

本产品是一款远红外热像传感器，采用微测辐射热计和热电堆像素的混合技术，具有 80×62 像素焦点阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，方便集成到各种工业或智能控制应用中。

本产品提供四种版本可选：适用树莓派 40PIN GPIO 接口使用的模块版本，以及板载 Type-C 接口的 USB 接口版本，在这两种版本基础上，根据镜头视场角不同，还提供了常规版本和广角版本可选。

主要特性：

采用微测辐射热计和热电堆混合技术，具有 80(H)×62(V) 像素
无快门设计，支持连续运行和热图像视频流
具有噪声等效温差 (NETD) 150mK RMS@1Hz 刷新率，噪声性能好
支持 25FPS (Max) 帧率输出热成像视频流
提供完善的配套资料手册 (Raspberry Pi Python 示例程序，Android/Windows 上位机和用户手册等)

主要用途：

长时间非接触性物体温度在线监控方案
红外热像仪、红外测温仪
智能家居、智能楼宇、智能照明
工业温度控制、安防、入侵/移动检测
微小目标热分析，热趋势分析要点及解决方案

版本选择

板载 40PIN GPIO 接口

Thermal Camera HAT

常规版本：45° 视场角

Thermal-90 Camera HAT

广角版本：90° 视场角

板载 Type-C 接口

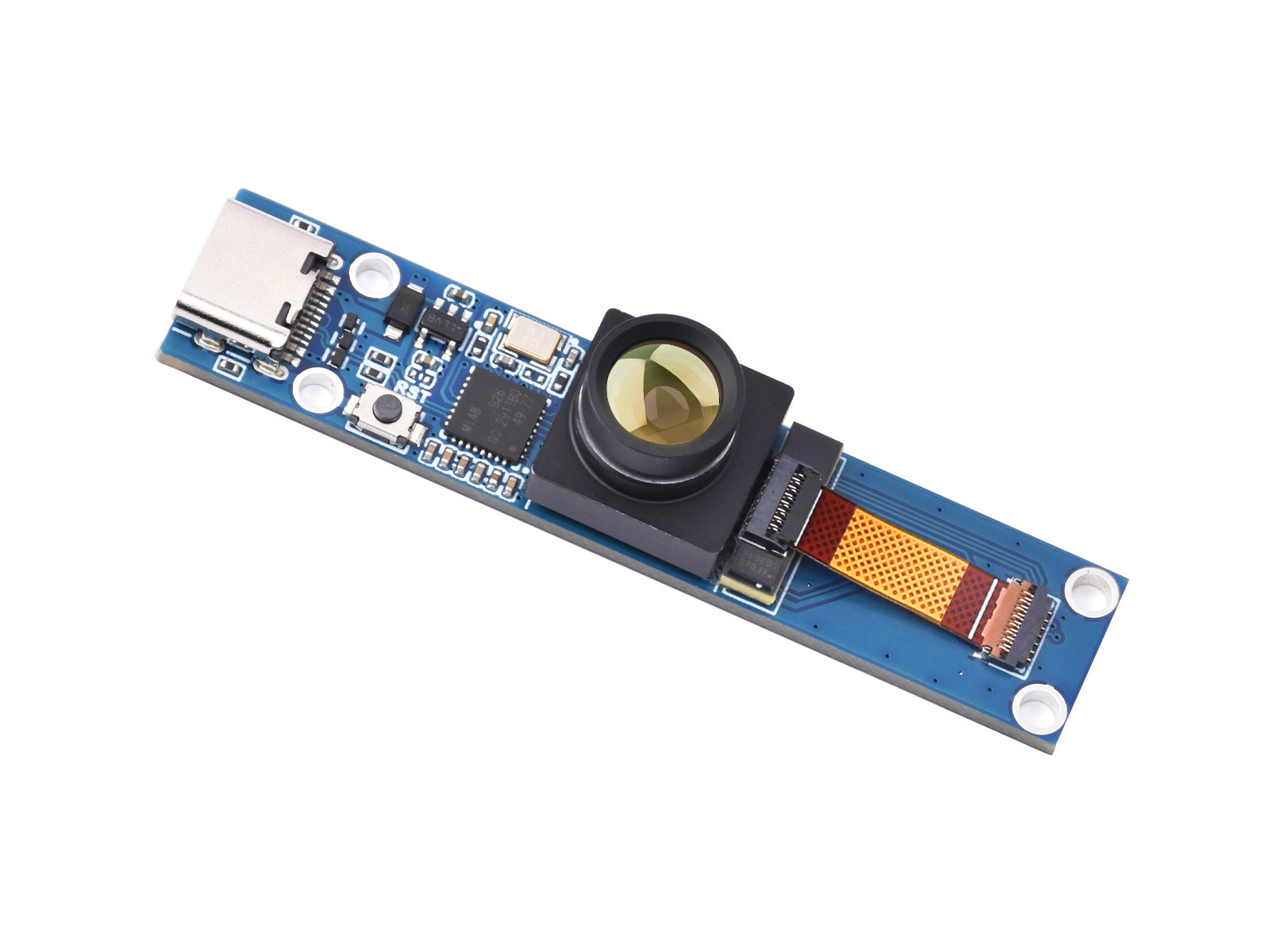

Thermal USB Camera

常规版本：45° 视场角

Thermal-90 USB Camera

广角版本：90° 视场角

产品参数

供电电压	5V
工作电流	61mA@5V
波长范围	8~14μm
工作温度	-20~85℃
目标温度	-20~400℃
刷新速率	25 FPS(Max)
视场角	常规版本：45°(H)×45°(V)
视场角	广角版本：90°(H)×68°(V)
噪声等效温差	150mK
测量精度	±2℃ (室温 10~70℃)
产品尺寸	Thermal Camera HAT / Thermal-90 Camera HAT：65.0×30.5mm
产品尺寸	Thermal USB Camera / Thermal-90 USB Camera：62.0×13.0mm

型号/核心	像素陈列	测量精度	目标温度	视场角 (FOV)	刷新速率	工作温度	电流大小
Thermal Camera HAT	80×62	±2℃ (室温 10℃~70℃)	-20℃~400℃	45°×45°	25FPS	-20℃~85℃	61mA
Thermal USB Camera				45°×45°
Thermal-90 Camera HAT				90°×68°
Thermal-90 USB Camera				90°×68°
Thermal-45 Camera HAT (B)		±1.5℃ (室温 10℃~70℃)	-40℃~400℃	45°×36°		-40℃~85℃	20mA
Thermal-45 USB Camera (B)				45°×36°
Thermal-90 Camera HAT (B)				90°×67°
Thermal-90 USB Camera (B)				90°×67°
Thermal-45 Camera ESP32 Module				45°×36°			127mA
Thermal-90 Camera ESP32 Module				90°×67°			127mA
