ITR20001/T 红外循迹传感器模块 智能小车机器人配件

PID控制算法 高灵敏度 抗干扰 性能稳定
价格
原价
型号
Tracker Sensor
SKU
12223
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
红外循迹传感器

产品简介

【一句话自我介绍】
我是红外循迹传感器，如果你要做循迹智能小车或机器人巡线，那么我是不错的选择。

【我的特点】

  • 采用五路ITR20001/T红外光探测器，高灵敏度、抗干扰、性能稳定
  • 模拟输出精度更高，结合PID控制算法，使小车循迹更稳定
【我的参数】
  • 工作电压：3.3V ~ 5V
  • 产品尺寸：78mm × 18mm
  • 探头间距：16mm
  • 固定孔尺寸：3mm
  • 感应距离：1cm ~ 5cm
【我的用途】
  • 循迹智能小车或机器人巡线等
【接口说明】
下面以接入MCU为例：
  • VCC：接3.3V ~ 5V
  • GND：接GND
  • IR1：接MCU.IO (通道1，模拟量输出)
  • IR2：接MCU.IO (通道2，模拟量输出)
  • IR3：接MCU.IO (通道3，模拟量输出)
  • IR4：接MCU.IO (通道4，模拟量输出)
  • IR5：接MCU.IO (通道5，模拟量输出)

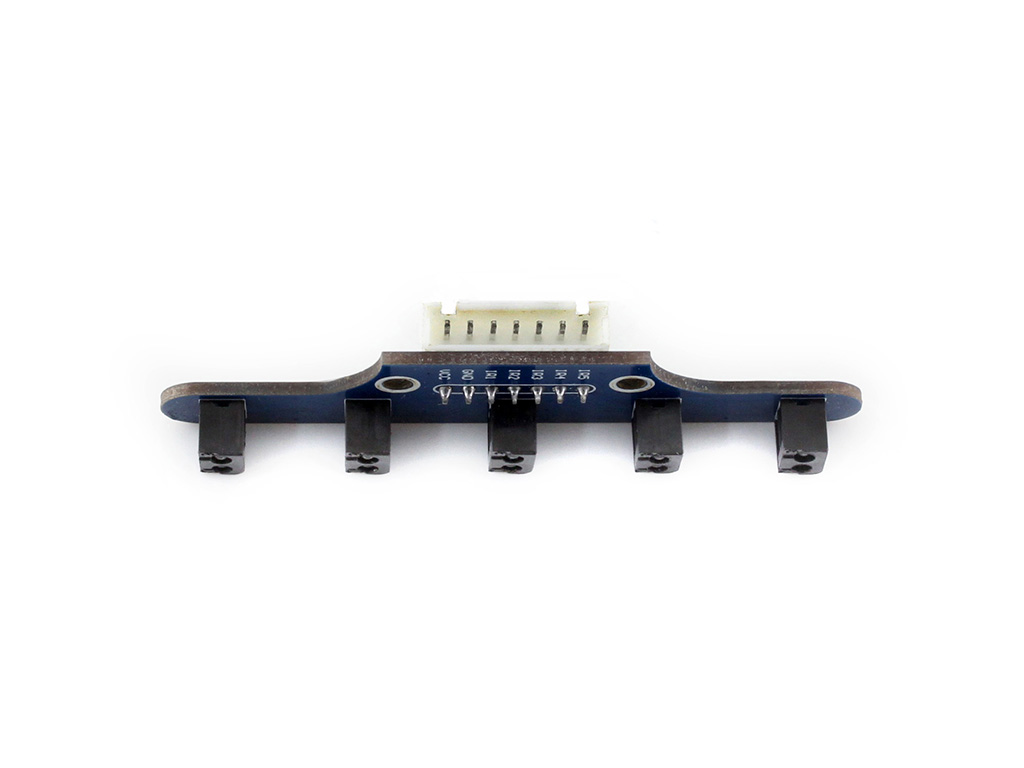

产品图片

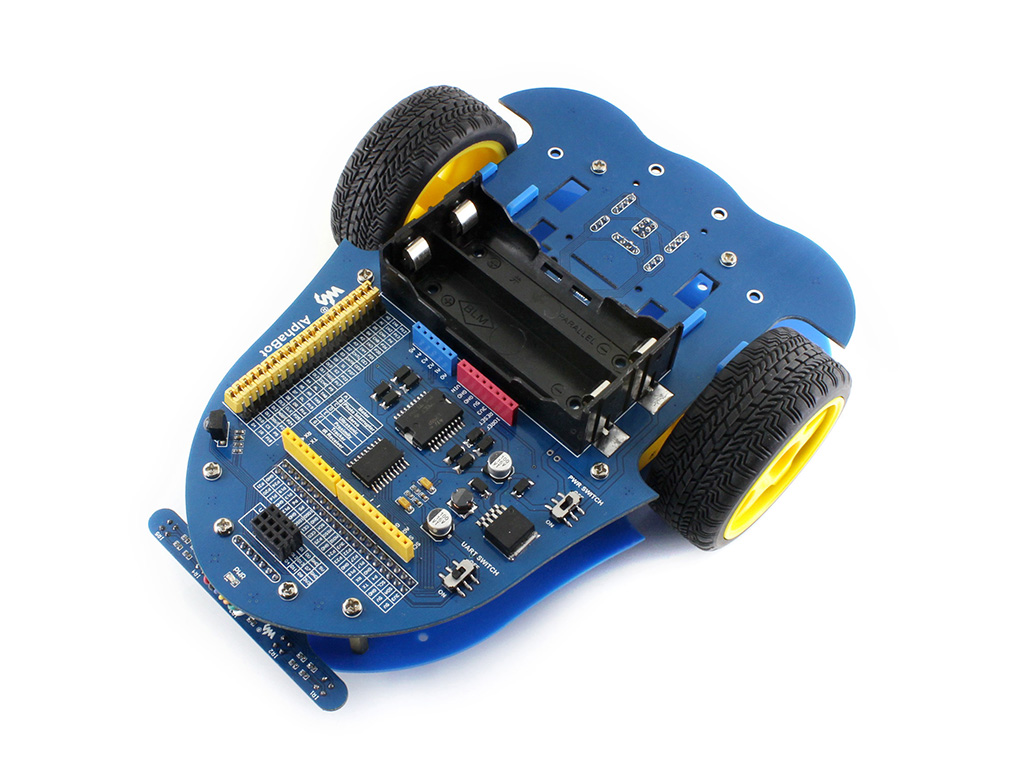

树莓派3代B Arduino 智能车 AlphaBot正面侧视图

产品尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

下载路径： www.waveshare.net/wiki/Tracker_Sensor

配置清单

  1. Tracker Sensor × 1

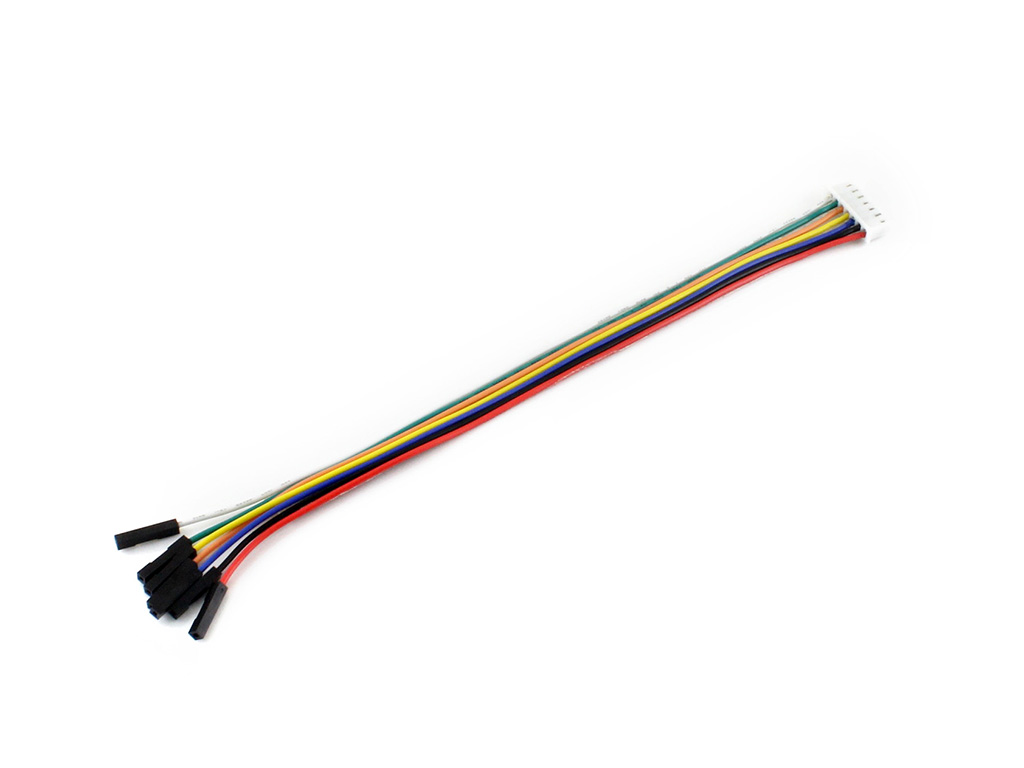

  2. XH2.54 7PIN连接线 × 1
