TTL串口转以太网迷你模块 邮票孔沉金工艺设计 高度集成封装 Modbus网关
体积小巧，易集成，低功耗，支持TCP/UDP通讯、NTP 协议等，适用于工业、物联网和安防等领域
型号
UART TO ETH (B)
SKU
24276
品牌
Waveshare
- 产品详情
- 产品资料

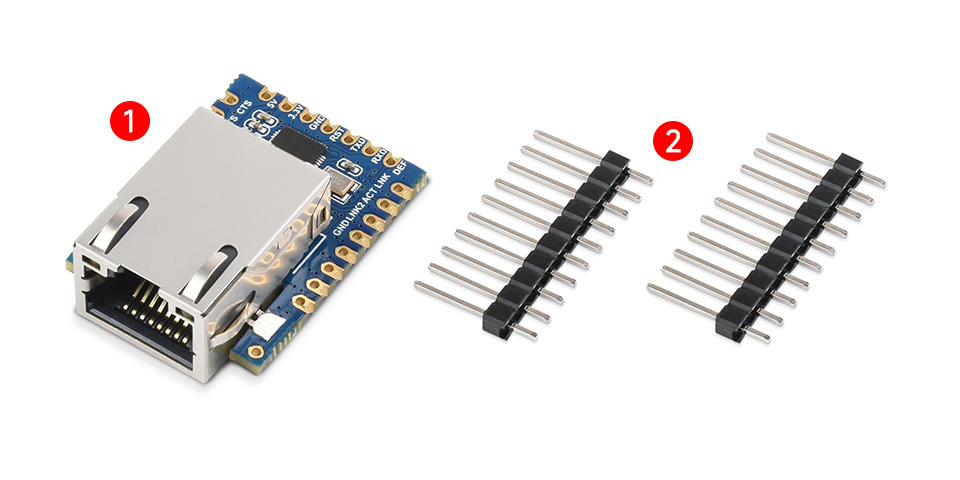

- 配置清单
- 保修&售后服务
TTL 串口转以太网 迷你模块
体积小巧 | 易集成 | 低功耗
可快速嵌入到工业、物联网和安防等领域的产品应用

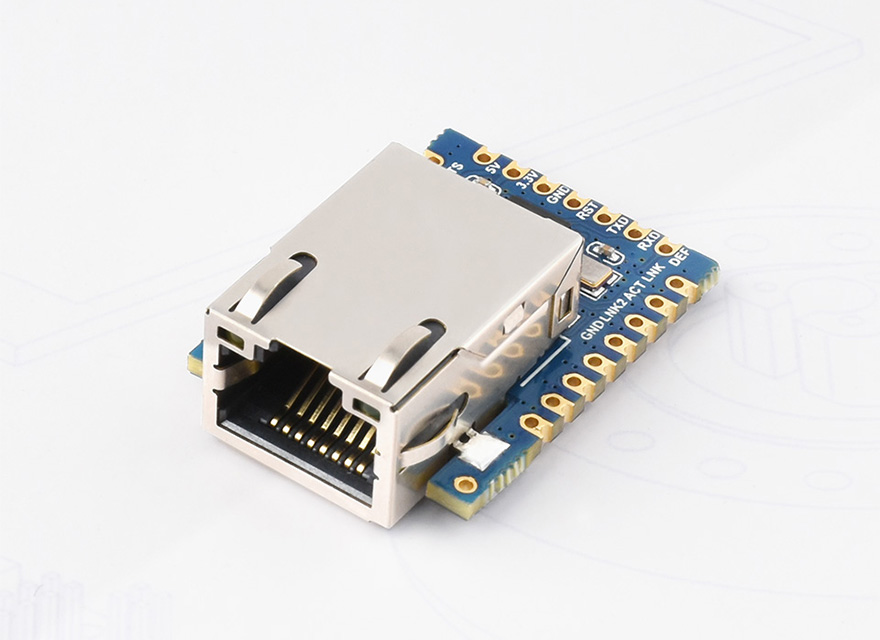

体积小巧，易集成
采用邮票孔沉金工艺设计，高度集成封装
支持多种方式嵌入组合到各种产品应用
本产品默认出货不焊接排针，如果有批量需求，可咨询销售定制
支持多种通讯模式
支持 TCP 服务端 / TCP 客户端 / UDP 组播 / UDP 模式
支持 Modbus 网关
适合 Modbus 的网络化升级，可与三维力控模态组件配合

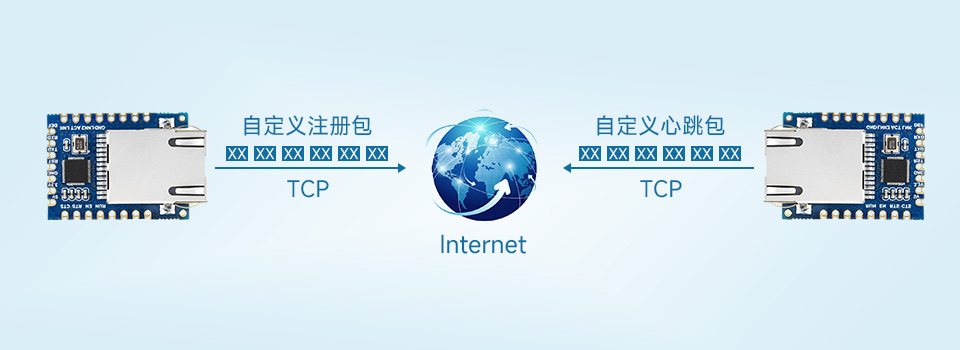

自定义心跳包/注册包
自定义心跳包和注册包可以方便和云端进行通信和设备识别
支持 NTP 协议
获得网络时间用于串口输出或者用于协议内容上发
支持网页、上位机配置

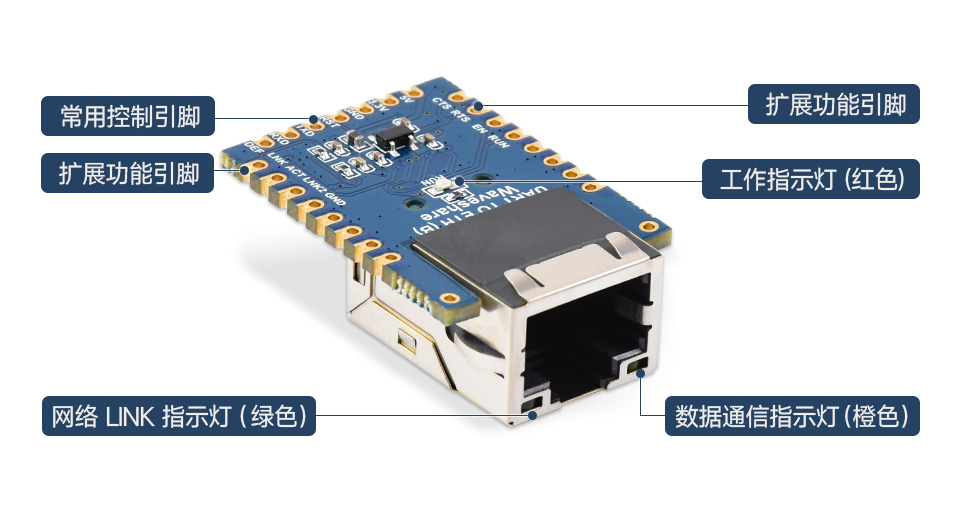

接口和指示灯
引出控制引脚，方便嵌入或外接到用户设备和各种 MCU 主控设备
带多种指示灯，方便查看模块工作状态

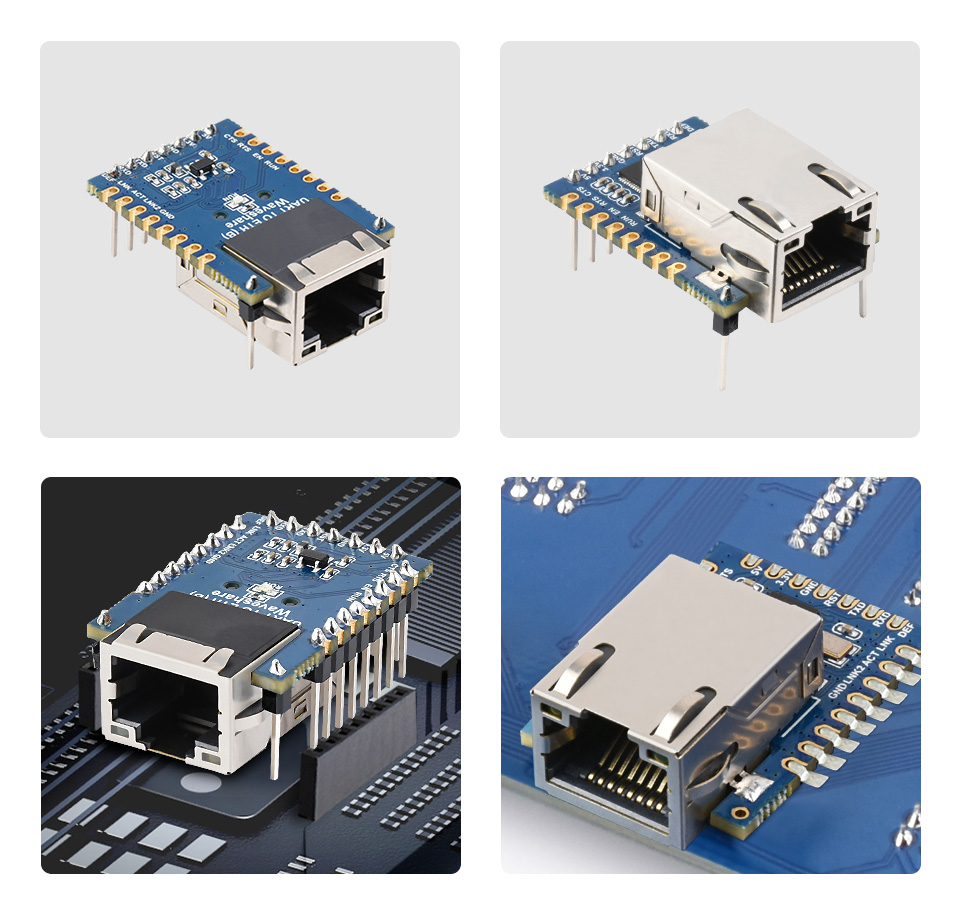

产品展示

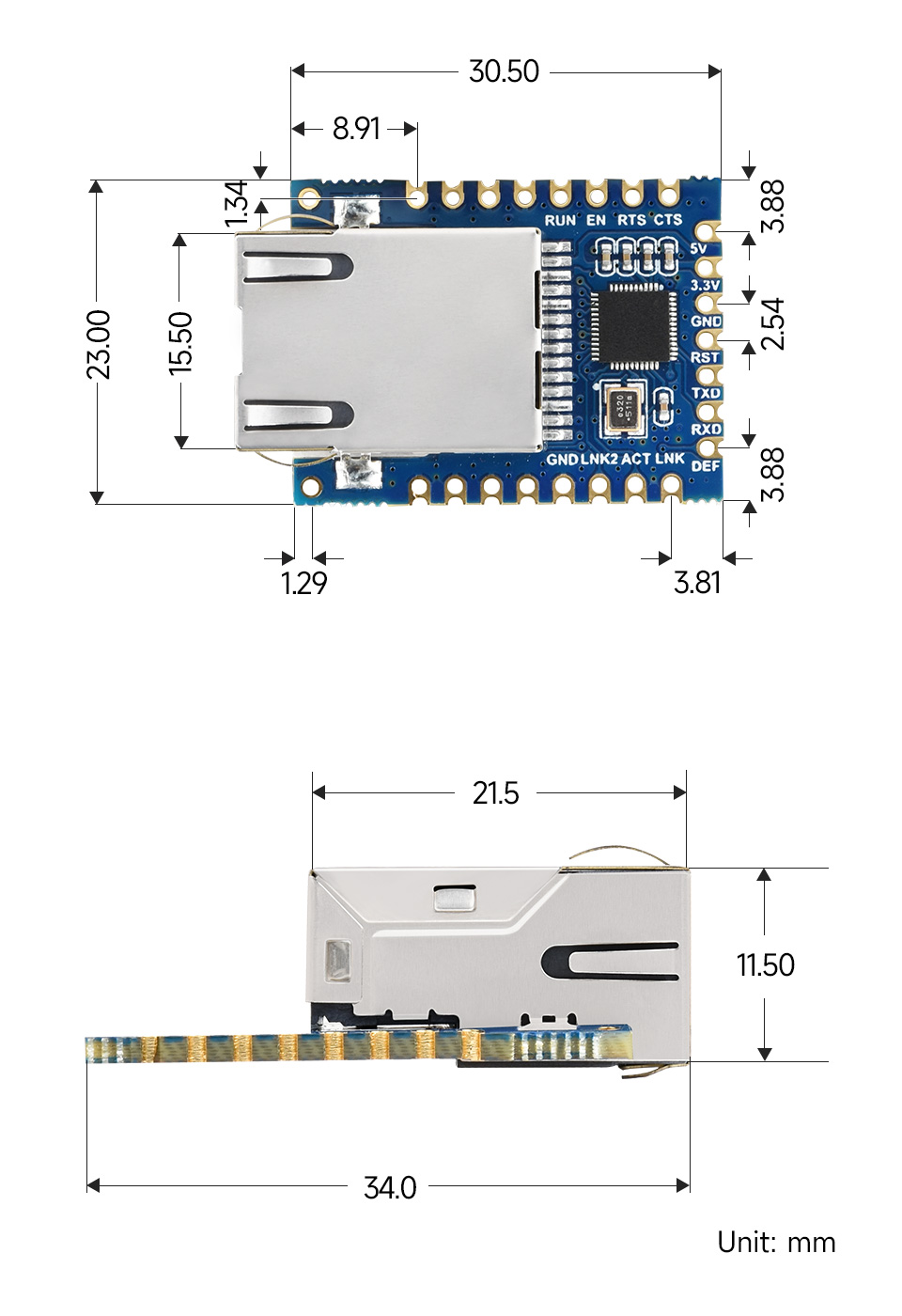

产品尺寸
产品选型
| 型号 | UART TO ETH (B) | RS232 TO ETH (B) | RS485 TO ETH (B) | RS232 TO POE ETH (B) | RS485 TO POE ETH (B) | RS232/485/422 TO POE ETH (B) |
|---|---|---|---|---|---|---|
 |  |  |  |  |  | |
| 产品说明 | 邮票孔模块 | 普通款 | PoE 网口 + 隔离 RS232 | PoE 网口 + 隔离 RS485 | PoE 网口 + 隔离 RS232/485/422 | |
| 产品外壳 | - | 塑料导轨外壳 | 铝合金外壳 (可壁挂和导轨安装) | |||
| 基本功能 | 实现串口与以太网接口的双向透明传输功能 | |||||
| 以太网 | 普通网口 | PoE 网口，支持 IEEE 802.3af 标准 | ||||
| 隔离保护 | 不带隔离 | 电源隔离，信号隔离保护 | ||||
| 串口 | TTL | RS232 | RS485 | 隔离型 RS232 | 隔离型 RS485 | 隔离型 RS232/485/422 |
| 供电电源 | DC 3.3V/5V | DC 9~24V | DC 6~36V / PoE | |||
| 供电方式 | 排针/焊盘 | 接线端子 | 接线端子 或 PoE 网口 | DC 5.5 电源接口、 接线端子 DC 或 PoE 网口 | ||
| 产品尺寸 (L×W×H) | 34×23×11.5mm | 87×36×59mm | 88.7×72.5×24.2mm | |||
| 应用场景 | 可作为串口服务器、Modbus 网关、MQTT 网关，适用于数据采集、物联网网关、 安防物联网和智能仪表监控等领域 | |||||
| 串口参数 | ||||||
| 波特率 | 300~115200bps | |||||
| 校验位 | 无，奇校验，偶校验，标记，空格 | |||||
| 数据位 | 5~9 位 | |||||
| 流控 | 带流控 | 无流控 | ||||
| 软件 | ||||||
| 协议 | ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS | |||||
| 配置方式 | 上位机配置、WEB 浏览器、设备管理函数库 | |||||
| 通信方式 | TCP/IP 直接通讯、虚拟串口方式 | |||||
| 数据透传模式 | TCP Server、TCP Client、UDP Group、UDP | |||||
| Modbus 网关 | Modbus TCP 转 RTU | |||||
| 其他功能 | 自定义心跳包/注册包，自定义网页等 | |||||
| 其它 | ||||||
| 操作温度 | -40~85℃ | |||||
| 湿度范围 | 5%~95% 相对湿度 | |||||
