RS232 转 RJ45 以太网模块

导轨式 RS232 串口服务器

RS232 转 RJ45 以太网模块

版本选择

RS232 TO ETH (B)

普通网口版

RS232 转 RJ45 以太网模块无 PoE 版本

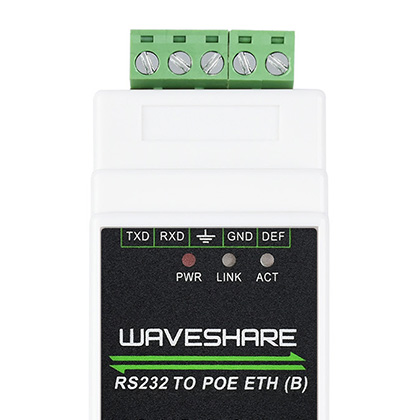

RS232 TO POE ETH (B)

PoE 网口版

RS232 转 RJ45 以太网模块 PoE 版本

RS232 TO POE ETH (B) 为硬件升级版本，可支持 PoE 网口供电，两款软件功能一样。

RS232 转 RJ45 以太网模块接口简介

产品特性

一款专门为工业环境应用设计的 RS232 设备数据采集器/物联网网关，兼具串口服务器、Modbus 网关、MQTT 网关、RS232 转 JSON 等多种功能于一体。具有 RS232 和以太网接口，以太网接口可选 PoE 功能，采用接线端子式电源接入，导轨式外壳设计，体积小巧，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。

产品参数

型号 RS232 TO ETH (B)
普通网口版 		RS232 TO POE ETH (B)
PoE 网口版
产品类型 串口服务器、Modbus 网关、MQTT 网关
基本功能 实现 RS232 转以太网双向透明传输功能
通信接口 RS232 × 1，网口 × 1
供电方式 接线端子 DC 6~36V 接线端子 DC 6~36V 或 PoE 网口
隔离保护 电源隔离，信号隔离保护
通信接口
以太网 普通网口 PoE 网口，支持 IEEE 802.3af 标准
10/100M 自适应 RJ45 接口，2 KV 级浪涌保护
串口 隔离型 RS232
串口参数
波特率 300 ~ 115200bps
校验位 无，奇校验，偶校验，标记，空格
数据位 5 ~ 9 位
流控 无流控
软件
协议 ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
配置方式 上位机配置、WEB 浏览器、设备管理函数库
通信方式 TCP/IP 直接通讯、虚拟串口方式
工作模式 TCP 服务器、TCP 客户端（同时 TCP 服务端也共存，UDP，UDP 组播
其它
操作温度 -40℃ ~ 85℃
湿度范围 5% ~ 95% 相对湿度
产品尺寸 L × W × H：87 × 36 × 59 mm

基本功能

实现 RS232 转以太网双向透明传输功能

RS232 转 RJ45 以太网模块基本功能

导轨式串口服务器

导轨安装使用更加方便
扁平式设计可用于组合式并排使用，自由度更高

RS232 转 RJ45 以太网模块导轨式串口服务器

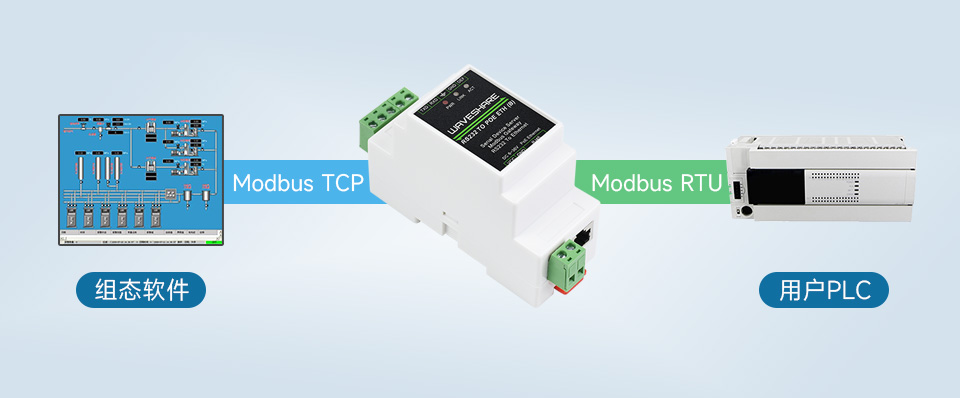

支持 Modbus 网关

适合 Modbus 的网络化升级，可与三维力控模态组件配合

RS232 转 RJ45 以太网模块支持 Modbus 网关

支持多种通讯模式

支持 TCP 服务端 / TCP 客户端 / UDP 模式 / UDP 组播

RS232 转 RJ45 以太网模块支持多种通讯模式 RS232 转 RJ45 以太网模块支持多种通讯模式

MQTT/JSON 转 Modbus

多种协议转换更加自如

RS232 转 RJ45 以太网模块 MQTT/JSON 转 Modbus

当作为 MQTT 网关使用时，设备可以通过透传方式将串口数据采用 MQTT 协议上传至 MQTT 服务器，支持的服务器包括百度云 MQTT、阿里云 MQTT、中国移动 OneNet 平台等。支持将采集的 Modbus RTU 或非标串口数据解析为 JSON 格式封装在 MQTT 数据包中并上传。

当作为 JSON 数据采集网关使用时，设备可以通过 RS232 连接到数据采集仪表，然后自动采集数据并转换成 JSON 格式上发至服务器。采集数据支持 Modbus RTU 645 仪表 97 版本、645 仪表 07 版本、以及各类非标 RS232 协议。用户可以通过上位机配置上传的数据格式，JSON 上传时可以支持 MQTT 协议、HTTP POST 协议和 HTTP GET 等协议。

支持多主机轮询功能

可识别不同网络设备发送的数据并进行对应回复，防止数据错位。
有效解决多个网络设备同时发送数据后串口设备回复错位的问题。

RS232 转 RJ45 以太网模块支持多主机轮询功能

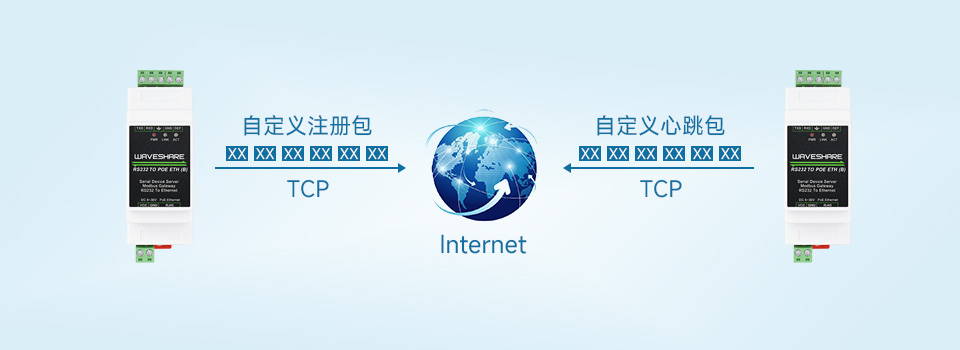

自定义心跳包/注册包

自定义心跳包和注册包可以方便和云端进行通信和设备识别

RS232 转 RJ45 以太网模块自定义心跳包/注册包

支持 NTP 协议

获得网络时间用于串口输出或者用于协议内容上发

RS232 转 RJ45 以太网模块支持 NTP 协议

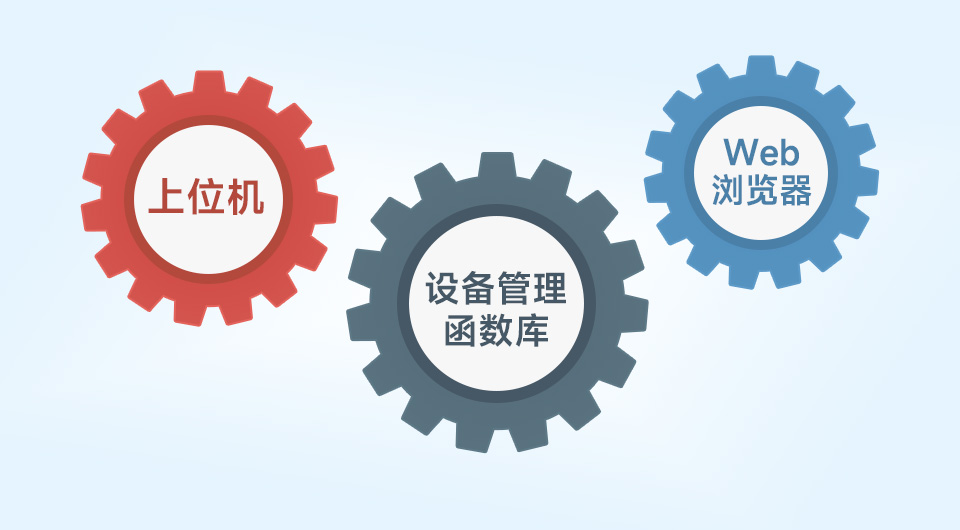

多种配置方式

支持 Web 浏览器配置、支持 DHCP 动态获得 IP、
DNS 协议连接域名服务器地址

RS232 转 RJ45 以太网模块多种配置方式

接口简介

RS232 转 RJ45 以太网模块接口简介

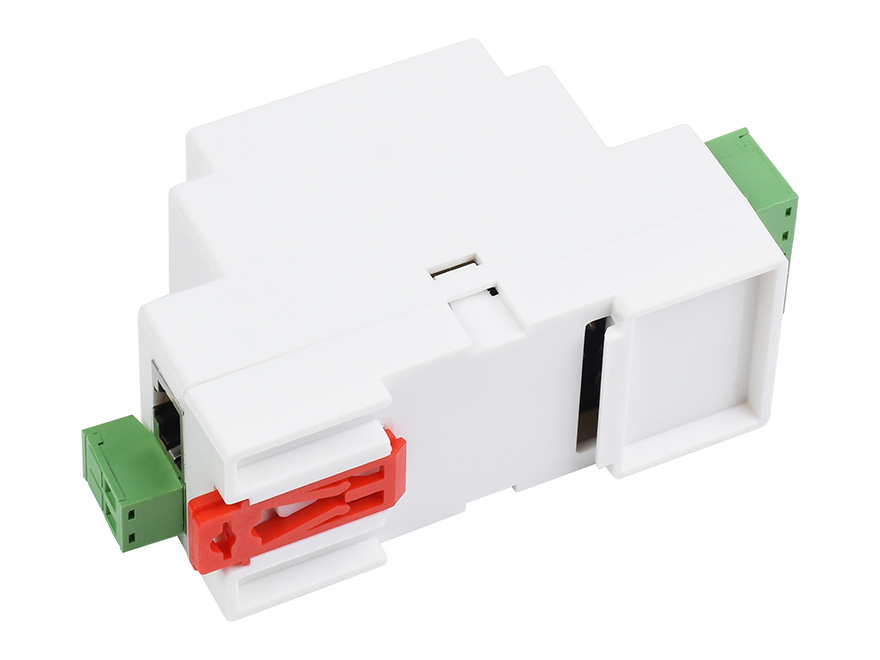

产品展示

RS232 转 RJ45 以太网模块产品展示
RS232 转 RJ45 以太网模块产品展示

产品尺寸

RS232 转 RJ45 以太网模块产品尺寸

产品选型

型号 RS485 TO ETH RS485 TO ETH (B) RS485 TO POE ETH (B) RS232 TO ETH (B) RS232 TO POE ETH (B) RS232/
485/
422 TO ETH (B)		 RS232/
485/
422 TO POE ETH (B)		 RS485 TO WIFI/ETH RS232/485 TO ETH
网络接口
RJ45 以太网 10/100Mbps 自适应
PoE - 支持 - 支持 - 支持 -
WIFI
接口		 - 802.11b/g/n 2.4GHz 频段 -
串行接口
类型 RS485 RS232 RS232/485/422 RS485 RS232+RS485 (可同时工作)
波特率 600bps ~ 230.4Kbps 300bps ~ 115.2Kbps 300bps ~ 460.8Kbps 600bps ~ 230.4Kbps
硬件流 不支持 支持
数据位 5，6，7，8
停止位 1，2
校验位 None，Even，Odd，Space，Mark
接口保护
电源 防反接， ESD 保护，防浪涌
网口 1.5KV 电磁隔离保护
RS232/
RS485/
RS422		 ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 2KV
防浪涌		 600W 防浪涌、防雷保护，防静电 15KV 防浪涌，防雷保护，过流保护 ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻
其它
保护		 - - 电源隔离，信号隔离保护 - 防雷保护，过流保护
工作模式
类型 TCP Server、TCP Client、UDP Server、UDP Client 等
TCP Server 可自定义连接的 Client 数(1~16) 支持连接 30 个 Client 支持连接 24 个 Client 支持两路 Socket，每路可连接 8 个 Client
其它
特色
功能		 自定义心跳包、自定义注册包、自定义网页、类 RFC2217 协议、KeepAlive 机制、超时重启、短连接、网络升级固件
- Modbus 网关、MQTT/JSON 转 Modbus Modbus
网关、MQTT、HTTP Client		 Modbus
网关、Websocket (网页转串口)
配置
方式		 内置网页，上位机设置软件，串口指令
供电
电压		 5～7V 9～24V 6～36V 5～36V
工作
电流		 110mA@5V 15mA@12V 39mA@12V 20mA@12V 40mA@12V 127mA@5V 86.5mA@5V
工作
温度		 -25～75℃ -40～85℃

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RS232_TO_POE_ETH_(B)_

配置清单

RS485 TO POE ETH (B) × 1

RS232 转 RJ45 以太网模块配置清单

说明：本产品不配套电源，建议选配 12V 工业导轨电源
