USB 转 RS485/422 工业级隔离型转换器 原装FT232RNL和SP485EEN芯片方案 多种保护电路 支持挂壁和导轨安装
工业导轨式 ABS 环保外壳，USB 和 RS485/422 双向转换，内置多种工业防护等
型号
USB TO RS485/422
SKU
23949
品牌
Waveshare
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务
USB 转 RS485/422
工业级隔离型转换器
采用 FT232RNL 和 SP485EEN 进口芯片方案，通信稳定，内置电气隔离、防雷防静电等多种工业防护，适用于各种通信要求高的工控设备或应用
产品特性
- 采用原装进口 FT232RNL+SP485EEN 芯片方案，高速通信稳定、可靠、兼容性好
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载 15KV ESD 隔离保护和 600W 雷电浪涌保护
- 板载 RS485/RS422 接口的 120R 终端电阻，默认使能，可通过跳线帽设置修改
- 外置 3 个 LED 指示灯，方便查看电源和信号收发状态
- 工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高
产品参数
| 产品类型 | 工业级隔离型 USB 转 RS485/422 转换器 | |
|---|---|---|
| 通信速率 | FT232RNL | 300bps ~ 3Mbps |
| 主机接口 | USB | |
| 设备接口 | RS485/422 | |
| USB 接口 | 工作电平 | 5V |
| 接口形式 | USB-B 型接口 | |
| 接口保护 | 200mA 自恢复保险丝、ESD 静电保护 | |
| 传输距离 | 约 5 米 | |
| RS485/422 接口 | 接口形式 | 接线端子 |
| 接口引脚 | A+、B-、PE | |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 600W 防雷、浪涌和 15KV 静电保护 (板载 120R 平衡电阻) | |
| 传输距离 | 约 1200 米 (低速率情况下) | |
| 传输模式 | 点对多 (至多 32 个节点，16 个节点以上建议加中继器) | |
| 指示灯 | PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 |
| TXD | 发送指示灯，有数据从 USB 口发出时亮绿灯 | |
| RXD | 接收指示灯，有数据从设备接口发回时亮蓝灯 | |
| 使用环境 | 温度范围 | -15℃ ~ 70℃ |
| 湿度范围 | 5%RH ~ 95%RH | |
| 操作系统 | Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP | |
| 产品外观 | 外壳 | 导轨式 ABS 环保外壳，适用于 35mm DIN 导轨 |
| 尺寸 | 81.9 × 54.0 × 32.0mm | |
工业级原装进口芯片
采用 FT232RNL 和 SP485EEN 原装芯片，提供更好的稳定性及兼容性
电气隔离型设计
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低

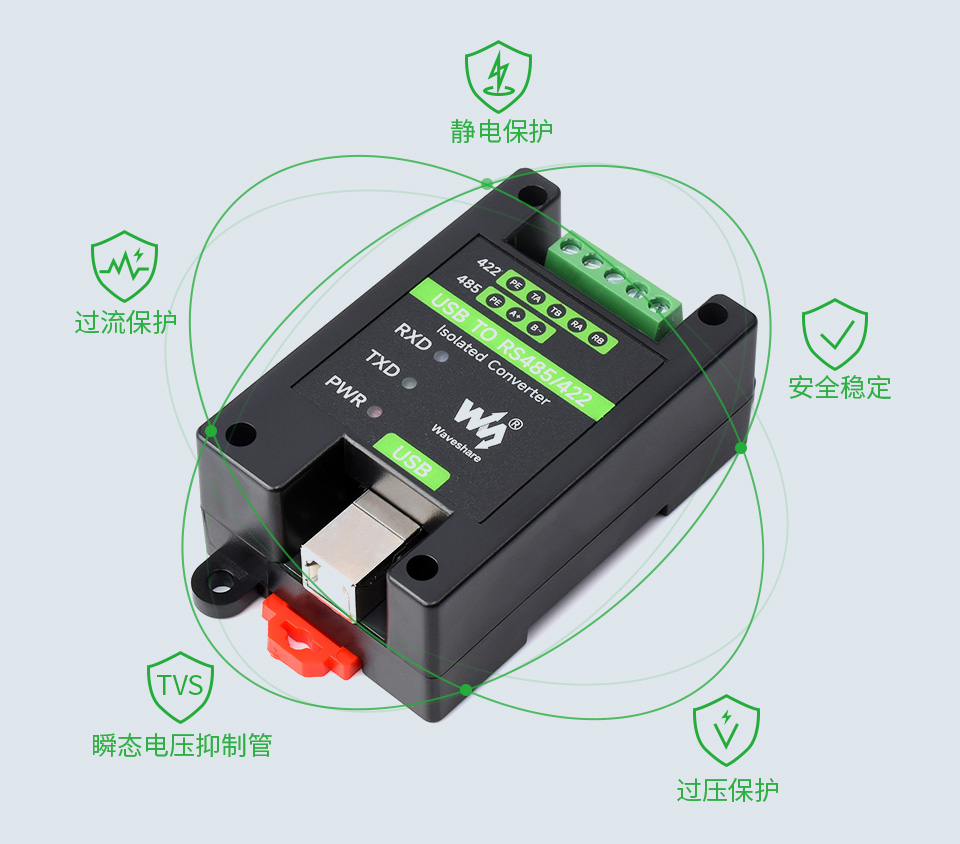

多重保护 安全稳定
TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
1200 米远距离传输

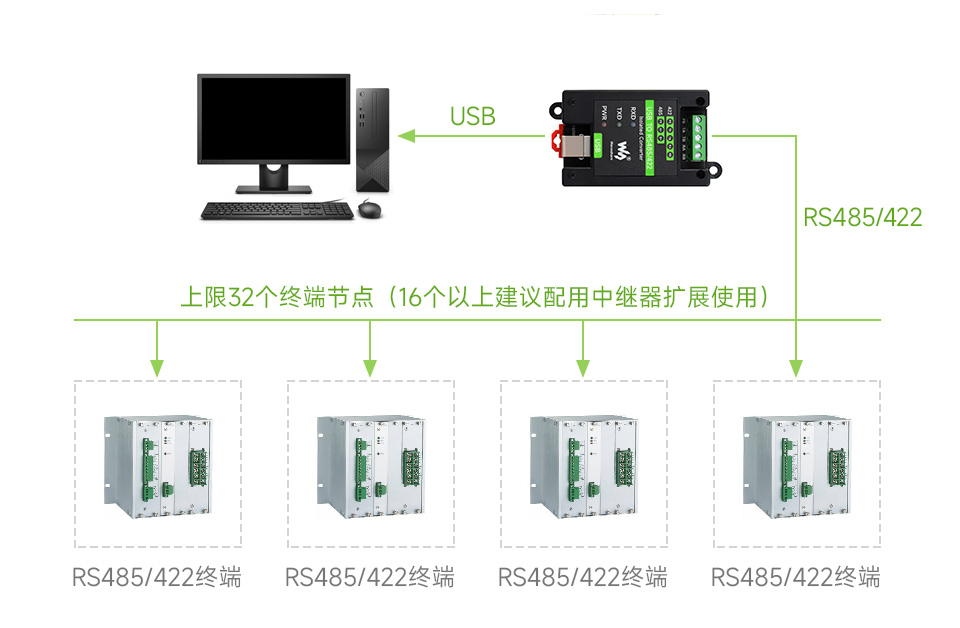

可将 USB 信号转换成平衡差分 RS485/422 信号，传输速率稳定，传输距离 RS485/422 约 1200 米，USB 约 5 米
多系统兼容
支持 Mac、Linux、Android、Win11/10/8.1/8/7 等系统

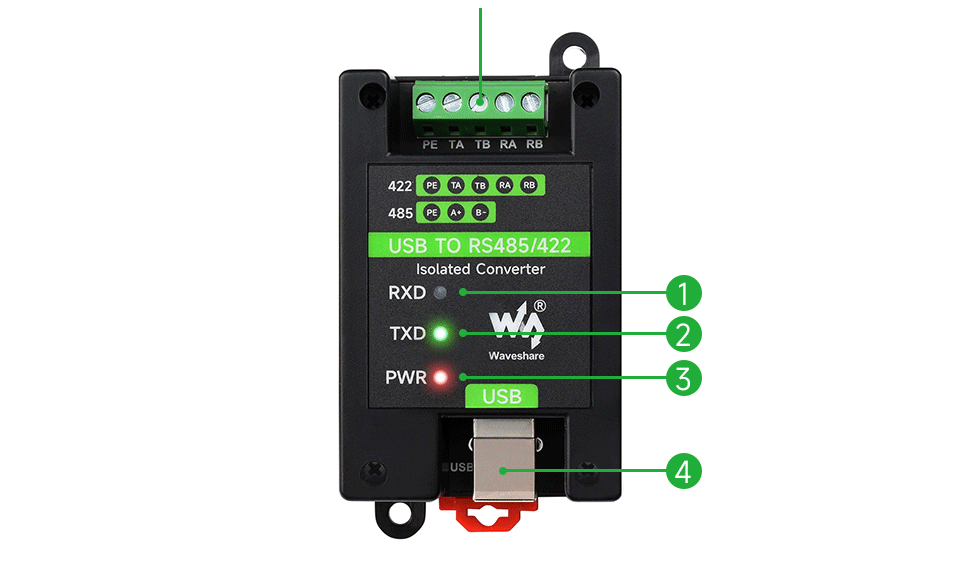

接口简介
| 接口 | PE | TA | TB | RA | RB |
|---|---|---|---|---|---|
| RS422 | 信号地 | 发送差分 信号正 T+ | 发送差分 信号负 T- | 接收差分 信号正 R+ | 接收差分 信号负 R- |
| RS485 | 信号地 | 差分信号 正 A+ | 差分信号 负 B- | NC | NC |
支持壁挂和导轨安装
产品展示

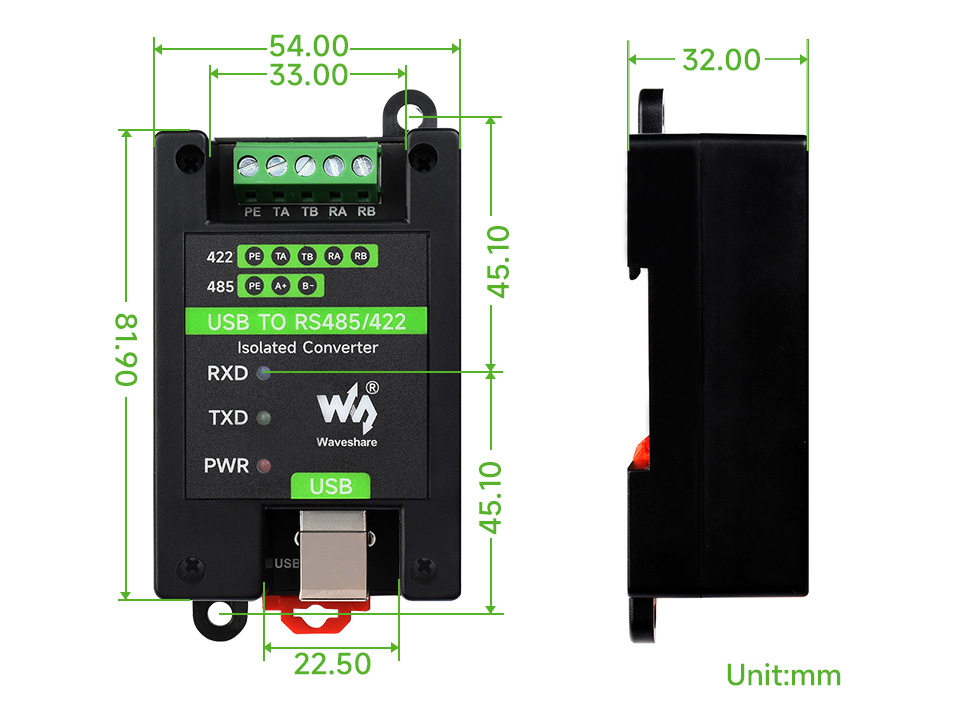

产品尺寸
