工业级隔离型 USB 转 4 路
RS485 通用串口通信

CH344L 芯片方案 | 传输稳定 | 多设备适用 | 多系统兼容

USB TO 4CH RS485 (B) 主图

产品特性

  • 采用原装 CH344L 芯片，高速通信稳定、可靠、兼容性好
  • 可通过 USB 扩展 4 路隔离型 RS485 接口，方便用户扩展接入多路 RS485 工业串口设备
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无需额外供电
  • 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 内置 RS485 输出终端 120R 电阻，可通过拨码开关使能，切换灵活
  • 外置 10 个 LED 指示灯，方便查看电源、设备配置状态和信号收发状态
  • 工业级金属外壳，支持壁挂和导轨两种安装方式，坚固美观，易安装

产品参数

产品类型 工业级隔离型 USB 转 RS485 转换器
主机接口 USB
设备接口 RS485
通信范围 1200bps ~ 460800bps
USB 接口 工作电平 5V
接口形式 USB-B 型接口
接口保护 500mA 自恢复保险丝、隔离输出
隔离型 RS485 接口 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 600W 防雷、浪涌和 15KV 静电保护 (板载 120R 平衡电阻)
传输模式 点对多 (至多 32 个节点，16 个节点以上建议加中继器)
指示灯 PWR 电源指示灯，接入 USB，检测到电压则亮红灯
ACT 状态指示灯，检测到驱动亮绿灯
RXD 接收指示灯，有数据从对应 Port 口发回时亮灯
TXD 发送指示灯，有数据从对应 Port 口发出时亮灯
使用环境 温度范围 -40 ~ 85℃
湿度范围 5% ~ 95%RH
操作系统 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7

隔离型设计 更安全

一体式电源隔离可提供稳定的隔离电压，隔离端无须额外供电
一体式数字隔离可进行信号隔离，可靠性高、抗干扰强、功耗低

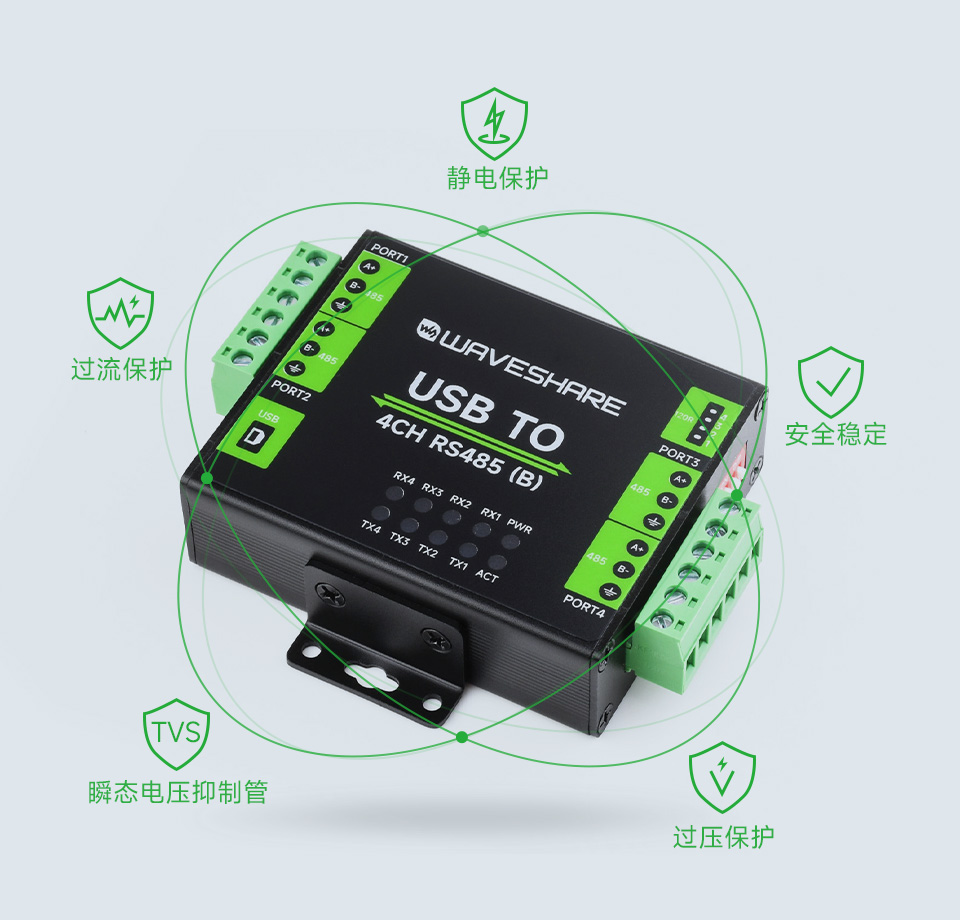

USB TO 4CH RS485 (B) 多重保护电路

多重保护 安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

USB TO 4CH RS485 (B) 多重保护电路

多系统兼容

支持 Win7 / 8 / 8.1 / 10 / 11、Mac、Linux、Android 等系统

USB TO 4CH RS485 (B) 多系统兼容

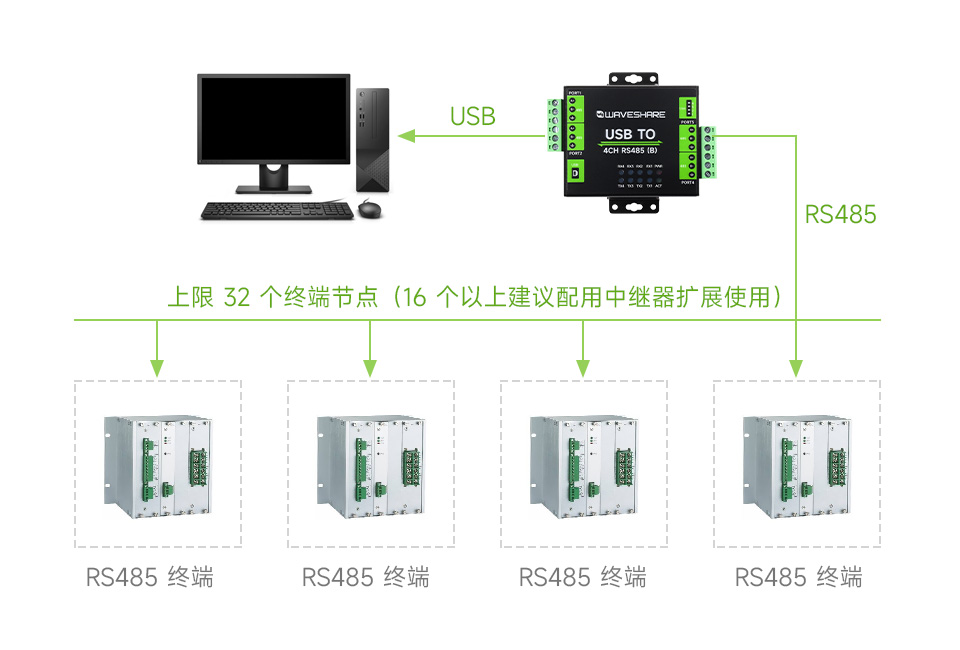

1200 米远距离传输

可将 USB 信号转换成 4 份平衡差分 RS485 信号，传输速率稳定，可靠速度为 1200~460800bps，传输距离 RS485 约 1200 米，USB 约 5 米

USB TO 4CH RS485 (B) 1200 米远距离传输

工业级铝合金磨砂外壳

采用铝合金材质，并经过氧化磨砂处理牢固耐用，颜值与手感更好
支持壁挂和导轨安装，工业安装使用更灵活

USB TO 4CH RS485 (B) 支持壁挂和导轨安装

接口简介

USB TO 4CH RS485 (B) 接口简介

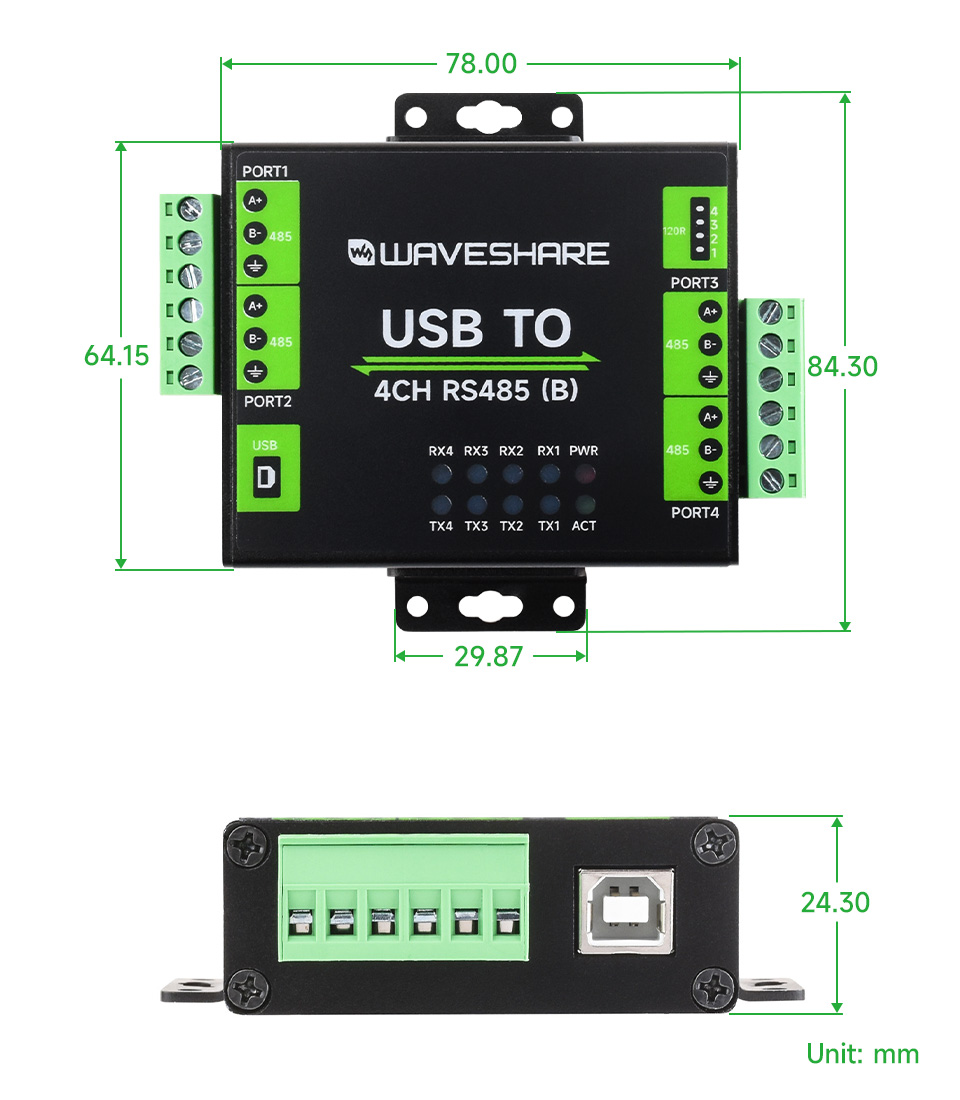

产品尺寸

USB TO 4CH RS485 (B) 产品尺寸

USB 转多功能串口转换器选型

产品类型 产品说明 串口转换
USB TO RS232/485/TTL
USB TO RS232/485/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)		 USB 转单通道串口
采用 CH343G 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或导轨使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 RS422
• USB 转 TTL
USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG		 USB 转双通道串口
采用 CH347T 方案
工业级，非隔离型
可壁挂或桌面使用		 多功能串口转换器：
• USB 转 2 路 TTL
• USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 转 1 路 TTL + 1 路 JTAG
USB TO 4CH TTL
USB TO 4CH TTL		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 TTL
USB TO 4CH RS485
USB TO 4CH RS485		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)		 USB 转四通道串口
采用 CH344 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS232/485
USB TO 4CH RS232/485		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS232
• USB 转 3 路 RS232 + 1 路 RS485
• USB 转 2 路 RS232 + 2 路 RS485
USB TO 4CH RS232
USB TO 4CH RS232		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS232
USB TO 4CH RS485/422
USB TO 4CH RS485/422		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS485
• USB 转 3 路 RS485 + 1 路 RS422
• USB 转 2 路 RS485 + 2 路 RS422
USB TO 4CH Serial Converter
USB TO 4CH Serial Converter		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 1 路 TTL + 3 路 RS485
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 转 2 路 TTL + 2 路 RS485
• USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232
USB TO 8CH Serial Converter
USB TO 8CH RS485		 USB 转八通道串口
工业级，带隔离型
可挂壁或导轨使用		 八串口转换器：
• USB 转 8 路 RS485

产品资料

资料路径：www.waveshare.net/wiki/USB_TO_4CH_RS485_(B)_

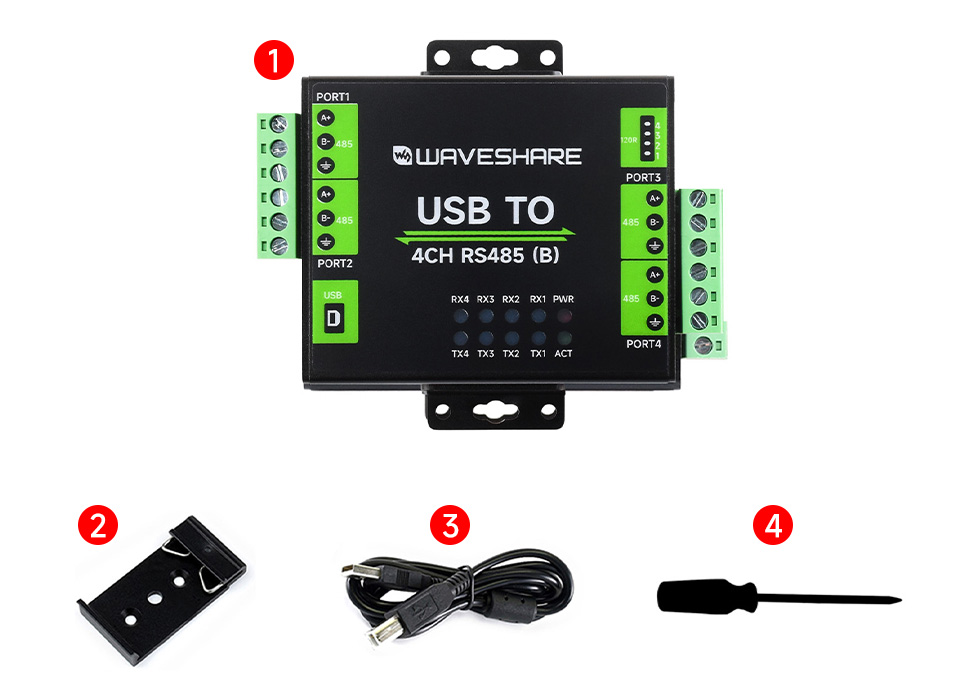

配置清单

USB TO 4CH RS485 (B) 配置清单
  1. USB TO 4CH RS485 (B) × 1
  2. 导轨卡扣 × 1
  1. USB 线 type A 公口转 type B 公口 约 1.2 米 × 1
  2. 螺丝刀 × 1
