USB 转 2 路 RS485
工业级隔离型转换器

采用 FT2232HL 芯片方案，通信稳定，内置电气隔离、防雷防静电等多种工业防护，适用于各种通信要求高的工控设备或应用

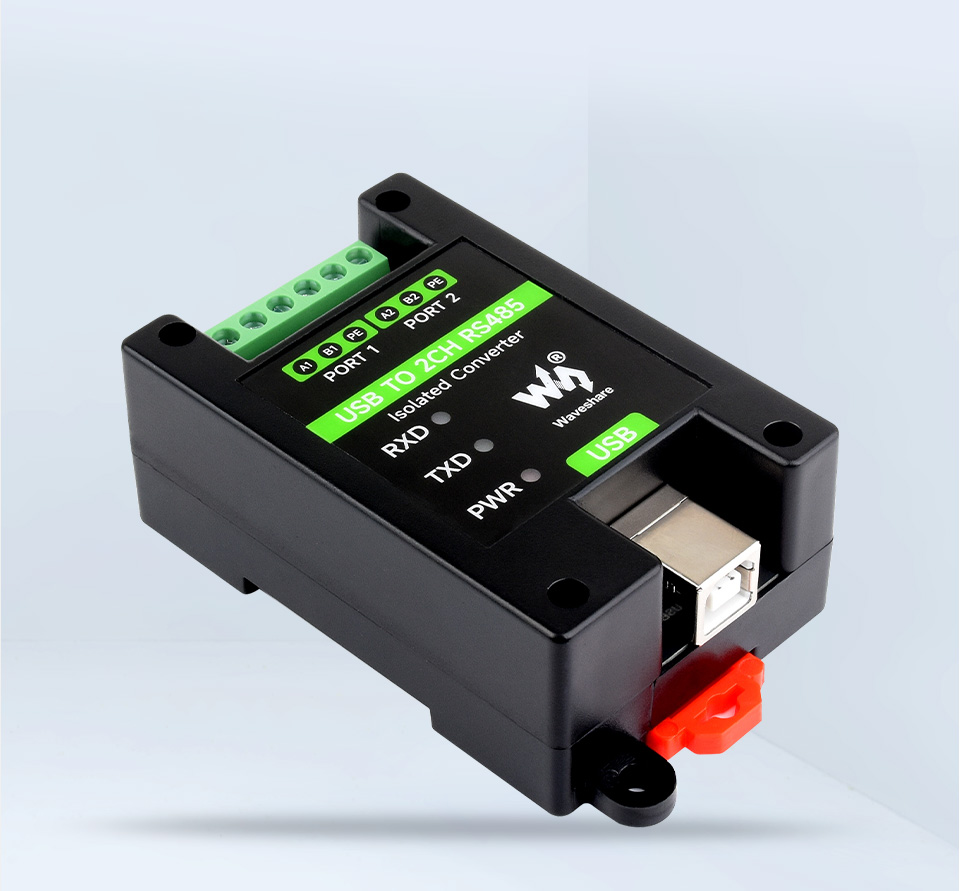

USB转2路RS485 工业级隔离型转换器场景图 USB转2路RS485 工业级隔离型转换器卖点图标

产品特性

  • 采用原装 FT2232HL 芯片方案，高速通信稳定、可靠、兼容性好
  • 支持 USB 扩展 2 路 RS485，可同时通信，相互独立
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 内置 RS485 输出终端 120R 电阻，可通过跳线帽使能，切换灵活
  • 外置 3 个 LED 指示灯，方便查看电源和信号收发状态
  • 工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高

产品参数

产品类型 工业级隔离型 USB 转 RS485 转换器
主机接口 USB
设备接口 RS485
USB 接口 工作电平 5V
接口形式 USB-B 型接口
接口保护 200mA 自恢复保险丝，隔离输出
传输距离 约 5 米
隔离型
RS485 接口		 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 600W 防雷、浪涌和 15KV 静电保护 (板载 120R 平衡电阻)
传输距离 约 1200 米 (低速率情况下)
传输模式 点对多
(至多 32 个节点，16 个节点以上建议加中继器)
通信速率 300bps ~ 3Mbps
指示灯 PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从 USB 口发出时亮绿灯
RXD 接收指示灯，有数据从设备接口发回时亮蓝灯
使用环境 温度范围 -15℃ ~ 70℃
湿度范围 5%RH ~ 95%RH
操作系统 macOS、Linux、Android、Windows 11/10/8.1/8/7
产品外观 外壳 导轨式 ABS 环保外壳，适用于 35mm DIN 导轨
尺寸 81.9 × 54.0 × 32.0mm

工业级原装芯片方案

采用 FT2232HL 原装芯片，提供更好的稳定性及兼容性

采用FT2232HL原装芯片

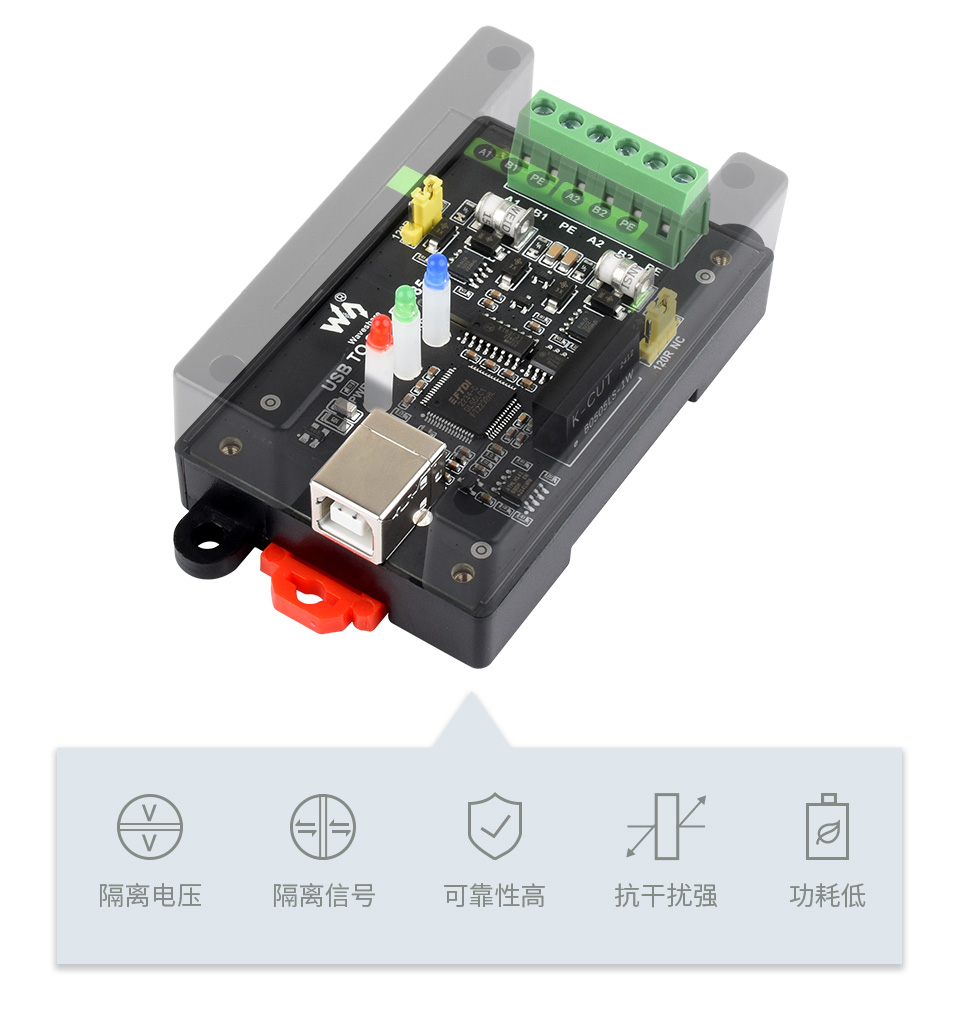

电气隔离型设计

板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低

电气隔离型设计原理展示

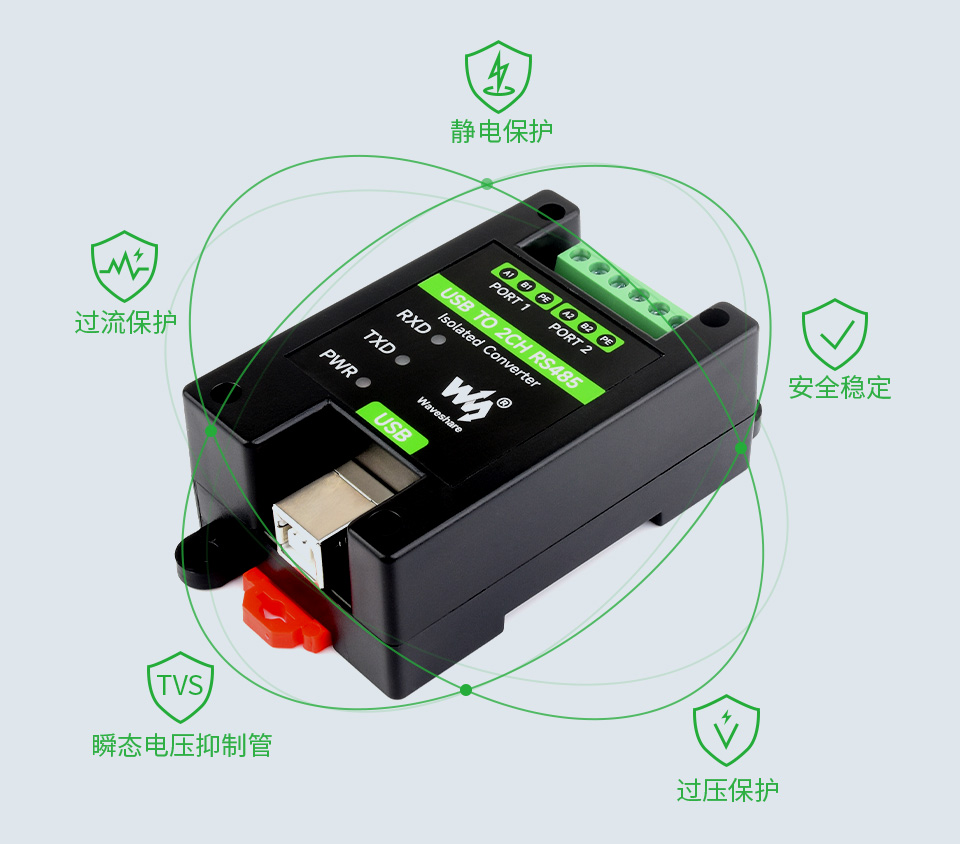

多重保护 安全稳定

TVS (瞬态电压抑制管)可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

USB转2路RS485 工业级隔离型转换器多重保护功能图标

1200 米远距离传输

可将 USB 信号转换成 2 份平衡差分 RS485 信号，传输速率稳定，传输距离 RS485 约 1200 米，USB 约 5 米

USB转2路RS485 工业级隔离型转换器1200 米远距离传输示意图

多系统兼容

支持 Win11/10/8.1/8/7、macOS、Linux、Android 等系统

USB转2路RS485 工业级隔离型转换器多系统兼容macOS、Linux、Android、Windows

接口简介

RS485 接口 简介
A1 PORT1 RS485 差分信号 A+
B1 PORT1 RS485 差分信号 B-
PE 信号地
A2 PORT2 RS485 差分信号 A+
B2 PORT2 RS485 差分信号 B-
PE 信号地
USB转2路RS485 工业级隔离型转换器接口简介

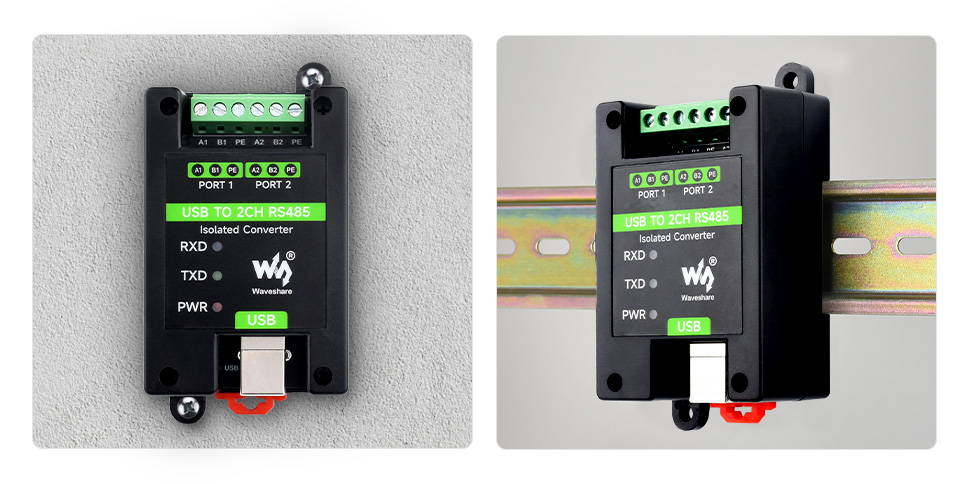

支持壁挂和导轨安装

USB转2路RS485 工业级隔离型转换器壁挂和导轨安装展示

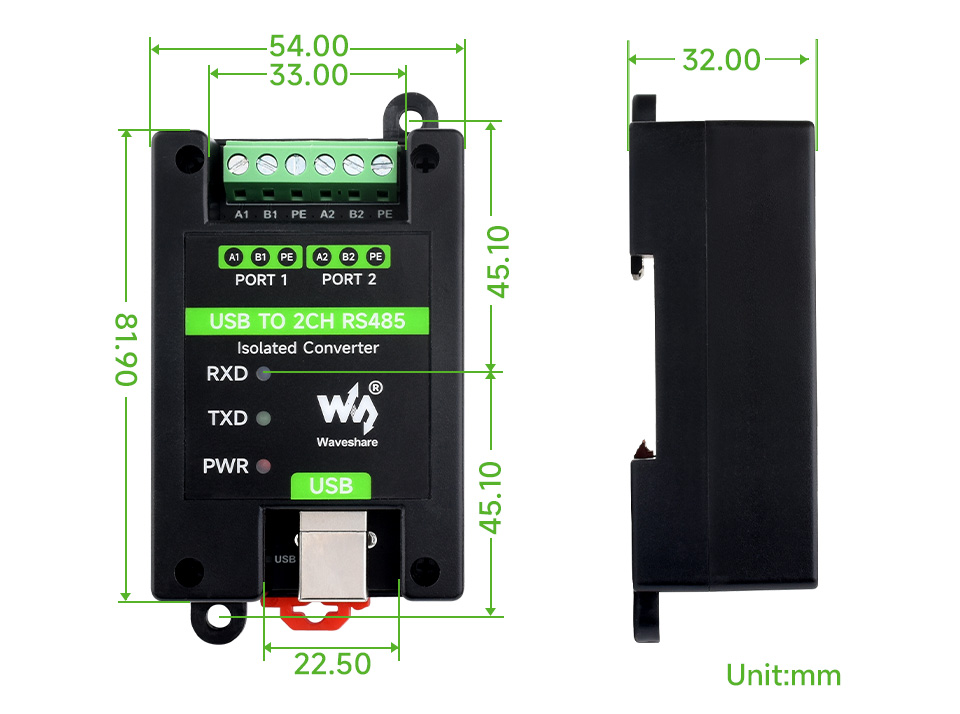

产品尺寸

USB转2路RS485 工业级隔离型转换器产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/USB_TO_2CH_RS485

配置清单

  1. USB TO 2CH RS485 × 1

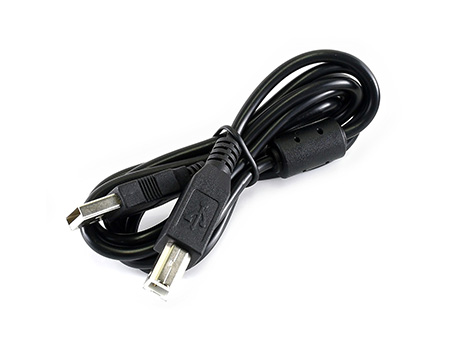

  2. USB 线 type A 公口转 type B 公口 约 1.2 米 × 1
  3. 螺丝刀 × 1
