USB 转 UART (TTL)
迷你串口通信模块

原装 FT232RNL | 传输稳定 | 多系统兼容 | 小尺寸易集成

迷你串口通信模块

产品特性

  • 采用 FT232RNL 芯片方案,高速通信稳定、可靠、兼容性好
  • 采用半孔工艺,尺寸小巧,方便用户焊接集成嵌入使用
  • 支持 300bps~3Mbps 的串口通信速率
  • 板载自恢复保险丝和 ESD 保护管,防过流防过压,工作稳定安全
  • 板载串口收发指示灯,可查看信号收发状态
  • 预留 VCC 切换焊盘,默认为 3.3V TTL,可切断改焊为 5V
  • 引出芯片所有功能引脚,方便二次开发集成使用
  • 采用 USB Type-C 接口,插拔顺畅,坚固可靠,防止反接

版本选择

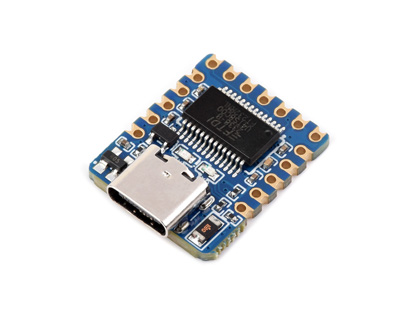

USB-TO-TTL-FT232
贴片版

USB-TO-TTL-FT232

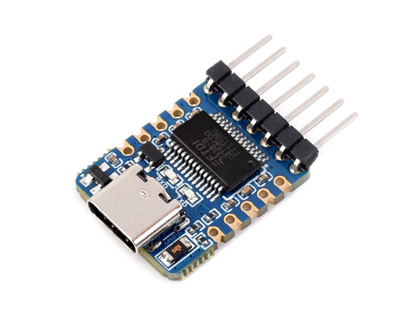

USB-TO-TTL-FT232-M
排针版

USB-TO-TTL-FT232-M

采用 FT232RNL 方案

迷你串口通信模块 FT232RNL 方案

多系统兼容

支持 Win7/8/8.1/10/11、MacOS、Linux、Android 等系统

迷你串口通信模块多系统兼容

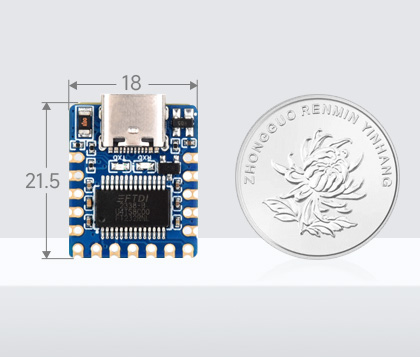

体积小巧,易集成

邮票孔采用沉金工艺设计,高度集成封装
支持多种方式嵌入组合到各种产品应用

迷你串口通信模块体积小巧
迷你串口通信模块体积小巧

引脚说明

迷你串口通信模块引脚说明
5V 可对外接的设备提供 5V 电压
GND 接 GND,地引脚
VCC 可对外接的设备提供 5V 或 3.3V 电压(通过背面输出电压焊盘选择)
TXD 接 MCU.RXD(信号流向:MCU.RX << FT232 << PC.TX)
RXD 接 MCU.TXD(信号流向:MCU.TX >> FT232 >> PC.RX)
RTS 接 MCU.CTS(信号流向:MCU.CTS << FT232 << PC.RTS)
CTS 接 MCU.RTS(信号流向:MCU.RTS >> FT232 >> PC.CTS)

产品尺寸

迷你串口通信模块产品尺寸

*以上尺寸为手工测量,可能会有微小误差

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

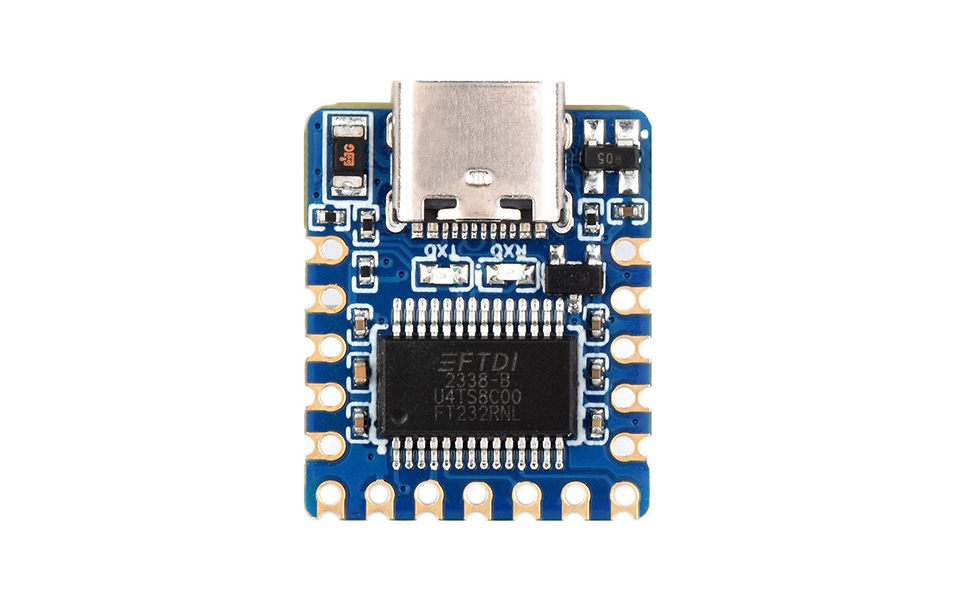

配置清单
