FT232 Type C 转 UART(TTL) 通用串口通信模块

采用原装FT232RNL，支持 3.3V/5V 逻辑电平
价格
原价
型号
FT232 USB UART Board (Type C)
SKU
20646
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

工业级 micro接口 mini接口 Type A接口 Type C接口 Type C 迷你款 Type C 迷你款 带排针
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

FT232 Type C 转 UART(TTL)
通用串口通信模块

采用 FT232RNL，支持 3.3V/5V 逻辑电平

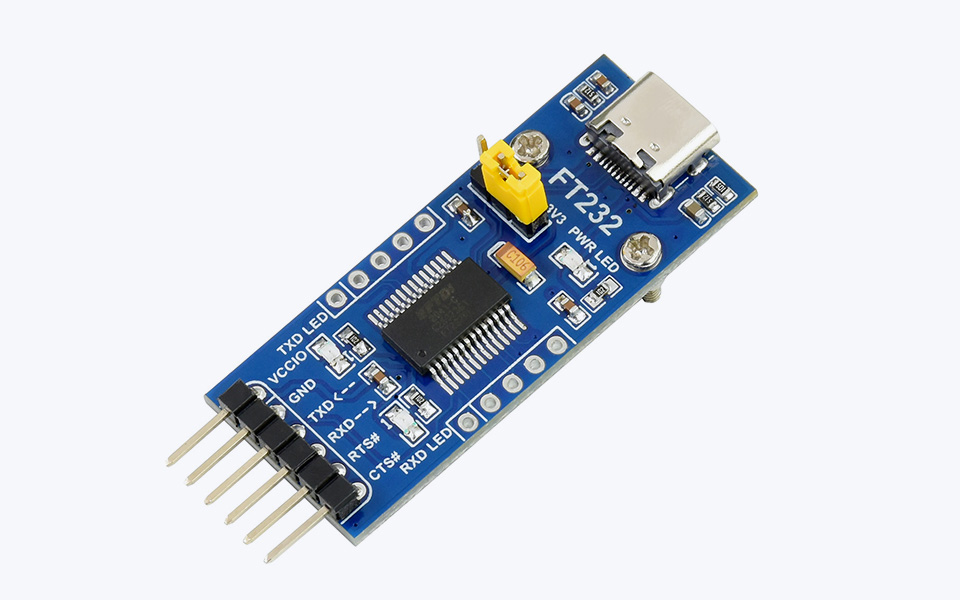

USB Type C 转UART(TTL) 通用串口通信模块主图

产品特性

  • 采用 FT232RNL 芯片
  • 支持 Mac OS、Linux、Android、WinCE、Windows 7/8/8.1/10/11...
  • 支持通过跳线帽设置 VCCIO 3 种供电方式
    • VCCIO - 5V：5V 对外供电
    • VCCIO - 3.3V：3.3V 对外供电
    • 不接跳线帽：由外部供电（支持 3.3V ~ 5V）
  • 板载 3 个 LED 指示灯：TXD、RXD、PWR
  • TXD、RXD、RTS#、CTS# 均采用弯排针引出
  • 其余功能 PIN：预留焊盘（可上插或下插接入用户系统；PIN 间距支持插入万用板）

采用 FT232RNL 方案

USB Type C 转UART(TTL) 通用串口通信模块基于树莓派 Pico 接口设计

接线说明

下图以接入 MCU 为例

USB Type C 转UART(TTL) 通用串口通信模块 接线说明
  • VCCIO：输出 3.3V/5V (模块由 Type C 供电，须将跳线帽跳到 3.3V/5V)
  • GND：接 GND
  • TXD：接 MCU.RX (信号流向：MCU.RX << FT232 << PC.TX)
  • RXD：接 MCU.TX (信号流向：MCU.TX >> FT232 >> PC.RX)
  • RTS：接 MCU.CTS (信号流向：MCU.CTS << FT232 << PC.RTS)
  • CTS：接 MCU.RTS (信号流向：MCU.RTS >> FT232 >> PC.CTS)
  • 该模块为 Type C 转 TTL 电平，切勿直连 RS232 电平，以免烧坏模块。

产品尺寸

USB Type C 转UART(TTL) 通用串口通信模块产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/FT232_USB_UART_Board

配置清单

  1. FT232 USB UART Board (Type C) × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
  3. 5PIN排针 + 5PIN排座 × 2

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修
