FT232 USB转UART串口模块 USB micro接口

采用原装FT232RNL 支持3种供电模式 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/10...
价格
原价
型号
FT232 USB UART Board (micro)
SKU
11324
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

工业级 micro接口 mini接口 Type A接口 Type C接口 Type C 迷你款 Type C 迷你款 带排针
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

谨防假冒

已发现市面上有此产品的假冒伪劣品，使用劣质材料，没有测试。敬请注意！
可联系我们，确认你在其他网店浏览的或已购买的是否为正品。
更多信息请参见打假声明。

产品简介

产品特性：
  • 采用原装FT232RNL，比仿冒品稳定很多
  • 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/10/11...
  • 支持3种供电模式：5V对外供电；3.3V对外供电；由外部供电（要求3.3V-5V）
  • 带3个LED：TXD LED、RXD LED、POWER LED
  • TXD、RXD、RTS#、CTS#：采用弯排针引出
  • 其余功能PIN：预留焊盘（配送排针、排座，可上插或下插接入用户系统；PIN间距支持插入万用板）
使用说明：（以接入MCU为例）
  • VCCIO：输出3.3V或5V（模块由USB供电，须将跳线帽跳到3.3V或5V）
  • GND：接GND
  • TXD：接MCU.RX （ 信号流向：MCU.RX << FT232 << PC.TX ）
  • RXD：接MCU.TX （ 信号流向：MCU.TX >> FT232 >> PC.RX ）
  • RTS：接MCU.CTS （ 信号流向：MCU.CTS << FT232 << PC.RTS ）
  • CTS：接MCU.RTS （ 信号流向：MCU.RTS >> FT232 >> PC.CTS ）
注意：本产品不带USB线。该模块为USB转TTL电平，切勿直连RS232电平，以免烧坏模块。

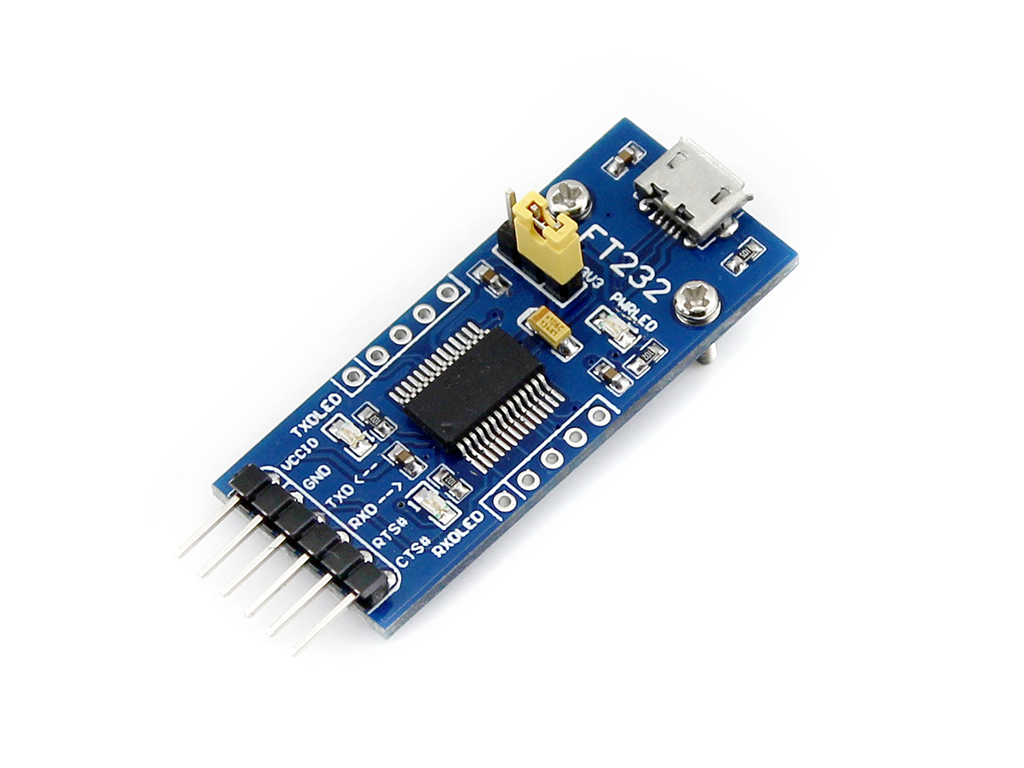

产品图片

产品尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 开发软件
  • 开发资料

下载路径： www.waveshare.net/wiki/FT232_USB_UART_Board

配置清单

  1. FT232 USB UART Board (micro) × 1
  2. 5PIN排针 + 5PIN排座 × 2
  3. 杜邦线 散头 6PIN转自定义 × 1

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
